Плита потолочная Армстронг: панели с комплектующими

Основные достоинства потолка Армстронг

Чем такой привлекательный потолок? Его главное достоинство — несомненно, отличный внешний вид.
Эстетическая сторона не уступает таким качествам, как:

• легкость и высокая скорость монтажа;
• широкий выбор расцветок и фактур;
• возможность самостоятельной установки, без необходимости привлечения специалистов;
• данная система дает возможность оборудовать систему безопасности или пожарную сигнализацию.

Однако следует отметить, что в отличие от систем безопасности и противопожарной защиты, которые можно установить на потолке при полной установке, этого нельзя сказать о различных линиях связи. Их необходимо уложить заранее, то есть до монтажа потолочной конструкции.

Несмотря на кажущуюся простоту конструкции, такие потолки предоставляют широкие возможности для ремонта интерьера. Итак, вместо однотонной поверхности можно собрать двухцветный потолок. Это может быть ступенчатая поверхность, так называемая змейка или любой другой узор. К тому же материал довольно легко красить. Поэтому поверхность можно трансформировать по своему желанию.
Устройство подвесного потолка Армстронг состоит из следующих элементов:

• несущие и поперечные профили;
• панели;
• лампы.

Элементы системы

Потолочная система Армстронг состоит из набора элементов, которые легко соединяются между собой. Одно из его преимуществ — модульность, позволяющая получить потолок любых размеров и конфигурации. Проблема только с нелинейными модулями: их нет и нет стандартных решений. Поэтому такой вид натяжного потолка используется только в квадратных и прямоугольных помещениях.

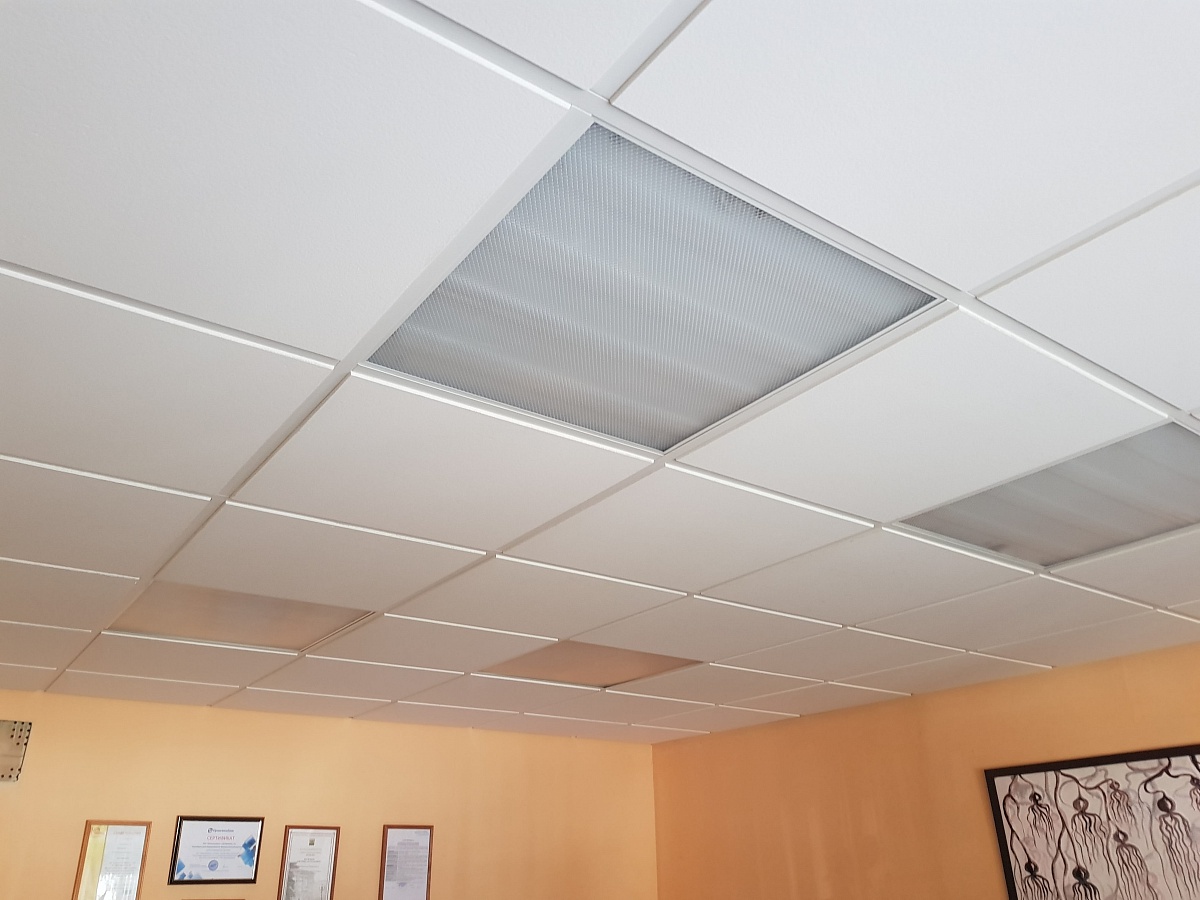

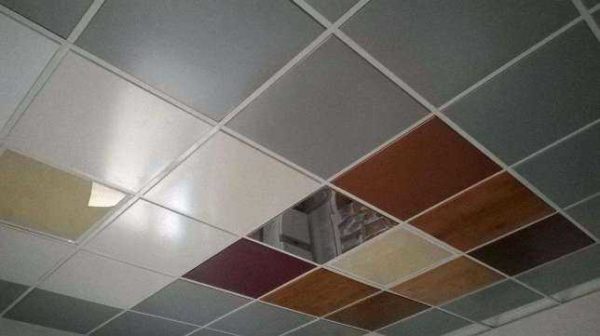

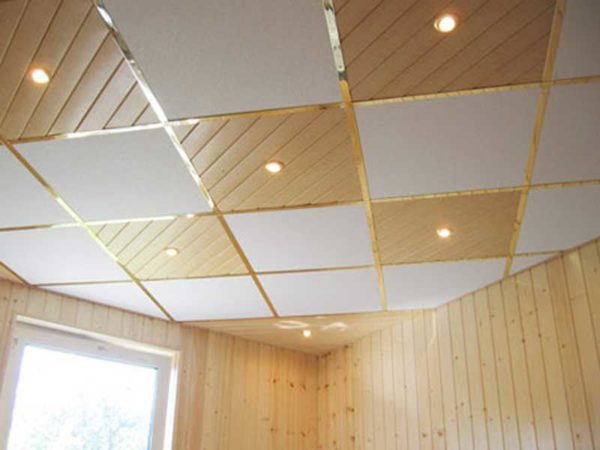

Это вариант потолка Армстронг со смешанным наполнением

Профили

Потолочные профили Armstrong Dealut изготовлены из легкого алюминиевого сплава. Поверх профилей наносится перфорация, с помощью которой они прикрепляются к подвесам и соединяются между собой. Нижняя часть профилей — та, что видна из комнаты — может иметь серебристый цвет, но чаще белый. Есть еще черный и золотой, можно найти и другие цвета, но их нужно искать.

Чаще всего профили окрашивают в белый цвет

Длина профилей 600 мм, 1200 мм, 3600 мм. Несущие профили должны быть сплошными (при необходимости их можно стыковать), поэтому длину подбираем так, чтобы профиль не был короче комнаты. Его разрезают на отрезки нужной длины.

Вы получаете поперечные профили частично длиной 120 см, частично длиной 60 см. Вам нужно будет подсчитать, сколько вам потребуется для создания подвесной системы для вашего корпуса. Подрезать их не получится — по краям делают выступы, с помощью которых они стыкуются с опорами.

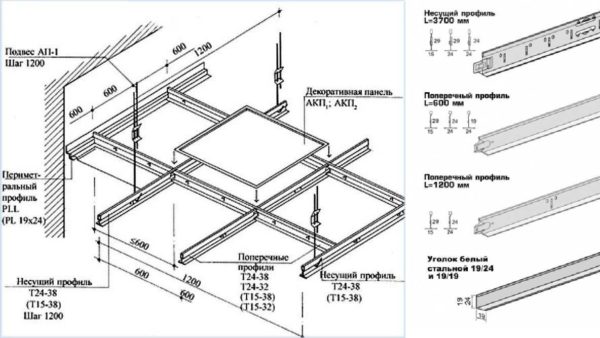

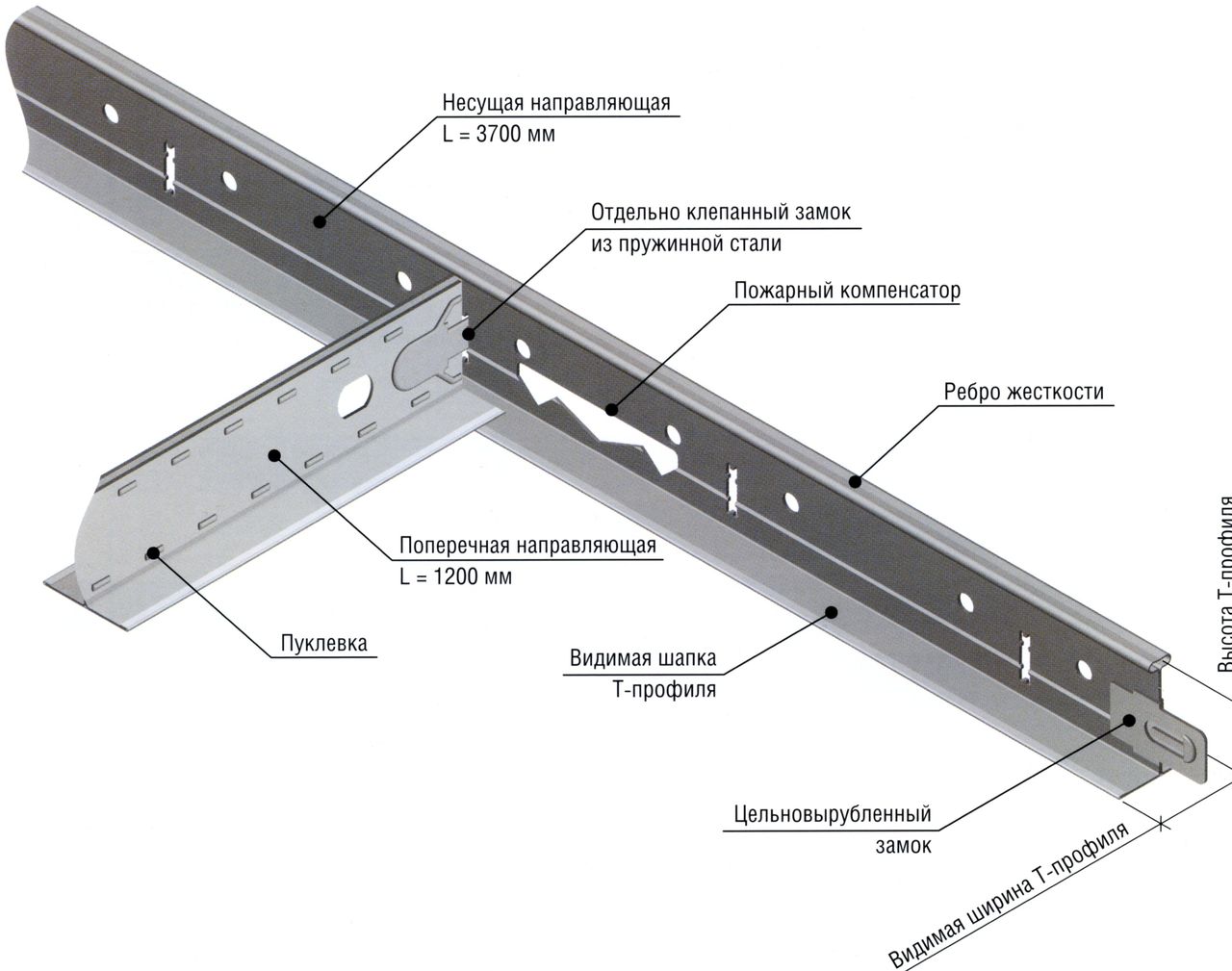

Электросхема потолка Армстронг и ее составные части

Опорные и поперечные профили доступны в двух размерах — для разных типов плит: с полкой 15 мм и 24 мм. «Спинка» тоже разная — для пластин разной толщины (19мм, 24мм и 29мм).

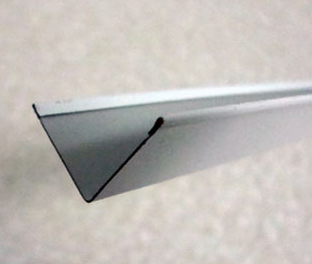

Также есть профили для стен. Их делают в виде уголка, монтируют по периметру комнаты. На них упираются крайние пластины. Они также доступны с полками разных размеров — 19 мм и 24 мм.

Плиты

Плиты столешниц Armstrong доступны в двух размерах: 120см * 60см и 60см * 60см. Второй вариант более распространен, возможно, потому, что квадраты воспринимаются лучше прямоугольников. Также бывает разная толщина — от 6 мм до 19 мм. Чем больше толщина, тем больше степень звукоизоляции такого потолка, но эта особенность во многом зависит от материала, из которого изготовлены плиты. И они бывают нескольких видов:

• Эконом-класс. Самые дешевые из всех, они обладают высокой гигроскопичностью и плохо переносят повышенную влажность. Они впитывают влагу во лбу — в виде жидкости при заливке соседями сверху или с воздуха. Наполнившись влагой, они становятся тяжелыми, начинают менять форму — гнуться, что портит внешний вид. В целом вариант недорогой, но хорошо себя чувствует в помещениях с постоянным кондиционированием и влажностью. В эту группу входят Оазис (Oasis) и, Оазис +, Кортега (Гортега), Татра (Татра), Байкал (Байкал).
  Потолочная плитка Armstrong Economy
• Первый класс. Это более дорогие панели, но они намного лучше работают. Во-первых, они более прочные, у них более высокая устойчивость к влажности (85% против 65% для эконом-класса). Они лучше по звукоизоляции и внешнему виду. В эту группу входят коллекции Adria (Адрия), Casa (Casa), Cirrus (Cirrus), Plain (равнина), Duna + (Dune plus).
  Плиты перед
• Влагостойкая. Этот тип потолка можно использовать во влажной или повышенной влажности. Есть два типа майлара, Newtone Residence).

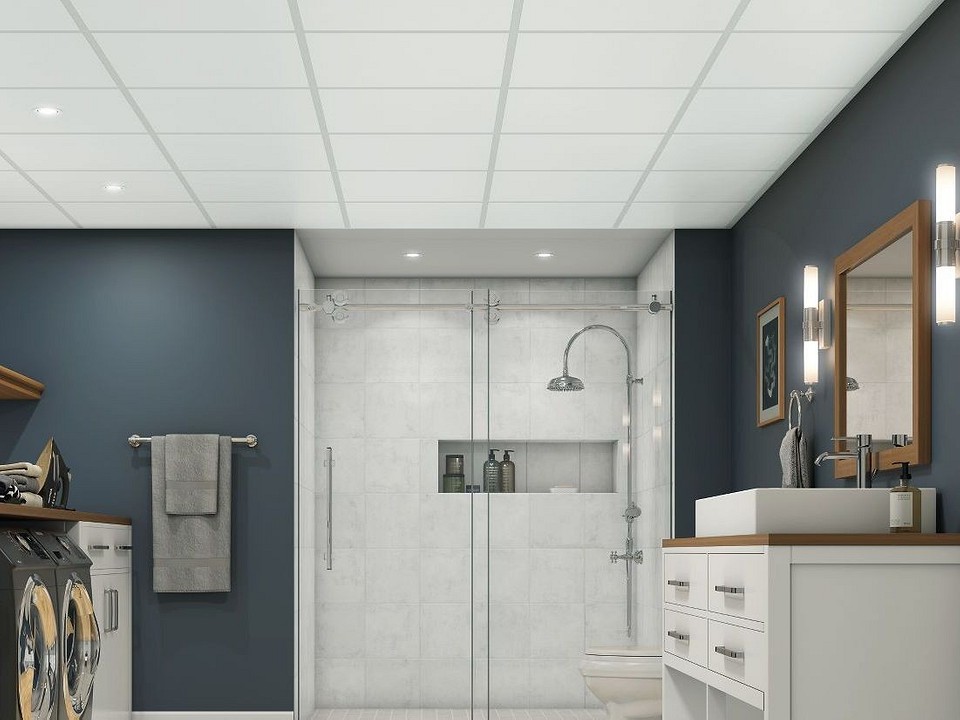

  Влагостойкие потолочные плиты Armstrong
• Акустический. У них улучшенные характеристики звукопоглощения. Подходит для установки в торговых залах, офисах. Выпускается двух типов: Neeva (Ниива), Frequence (Фриквенс).
• Гигиеничный. Эти печи просты в уходе и предназначены для медицинских учреждений и предприятий пищевой промышленности. Есть только один вид: Биогард (Bioguard).

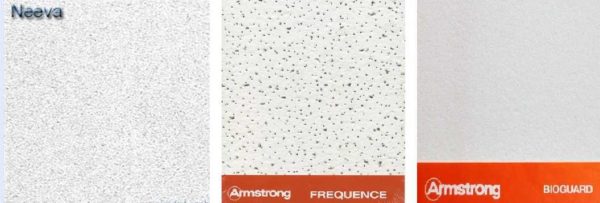

  Акустические и гигиенические — для специальных применений

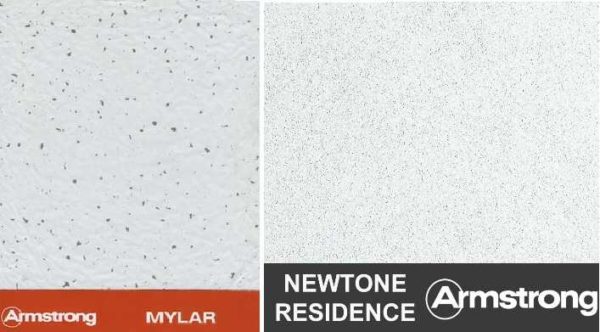

• Дизайнер. Эти потолочные плитки Армстронг внешне существенно отличаются от всех остальных. Их используют в оформлении клубов, ресторанов, баров. Выглядят презентабельно, а иногда и роскошно, но уже стоят недешево. Есть несколько модификаций: Visual, Cellio, Graphis Linear, Cirrus Image).

Дизайнер. Это только основные варианты

Выше мы говорили об аутентичной плитке Armstrong. Существуют и другие типы и типы, созданные другими кампаниями. Название и внешний вид могут отличаться, но классификация более или менее одинакова.

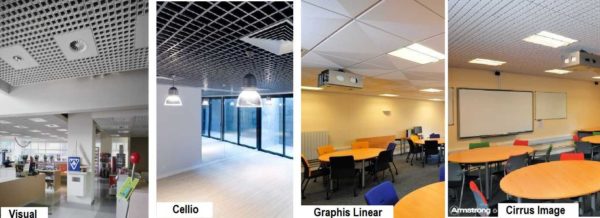

Некоторые виды из разных материалов и в другом стиле

Например, есть металлические пластины — белые, из цельного листа и с перфорацией разного размера и формы, есть окрашенные в разные цвета, есть пластиковые — полупрозрачные и с нанесенной фотопечатью. В общем, в эту систему интегрированы различные плиты.

Виды профилей и плит

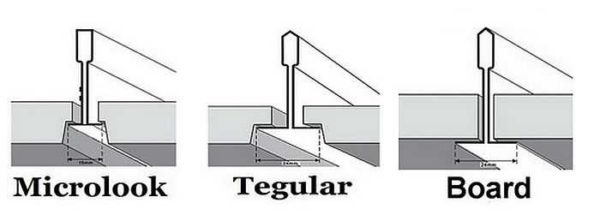

Еще момент: плиты на потолке Армстронг имеют выступы по краям. Эта планка доступна разной ширины и глубины. Тип профиля выбирается исходя из размеров этого выступа. Может быть и наоборот, но их нужно объединить.

Подвесы и чем их можно заменить

Крючки для потолка Армстронг имеют вверху отверстие для установки крепежа, внизу есть крючок, удерживающий профиль. Верх крепится к потолку с помощью дюбелей или другого крепежа (в зависимости от материалов потолка).

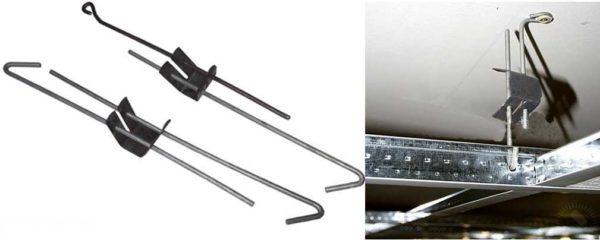

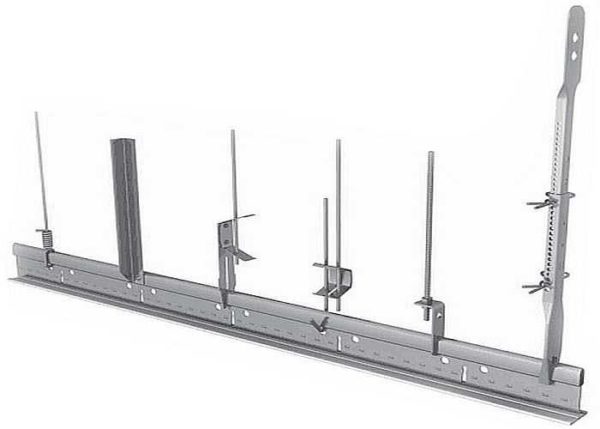

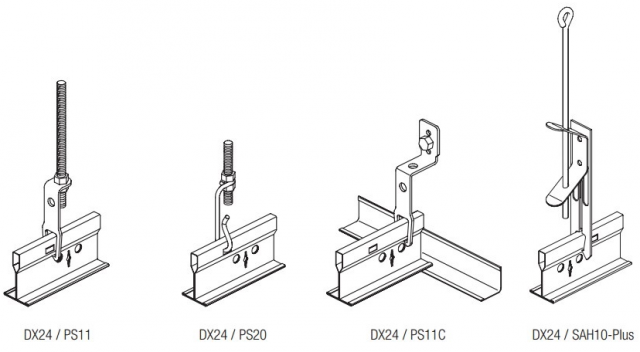

Подвески доступны в различных моделях

Из всего этого разнообразия часто используется вариант с двумя заколками (на фото вверху третья справа и на фото ниже). Эти крючки недорогие, быстро монтируются и позволяют легко регулировать высоту потолка, когда возникает необходимость выровнять его в одной плоскости.

Как использовать подвес при установке потолка Армстронг

Но эти вешалки имеют минимальную высоту 25 см даже в некоторых офисах, а тем более в домах и квартирах. Выход — укоротить шпильки (как на фото справа вверху) или использовать подручные материалы. Наиболее подходящими являются стальные шпильки с кольцом на конце и отрезок эластичной стальной проволоки. Недостаток этого крепления в том, что сложно регулировать высоту подвески. Нам нужно будет сделать их именно той длины, которая им нужна.

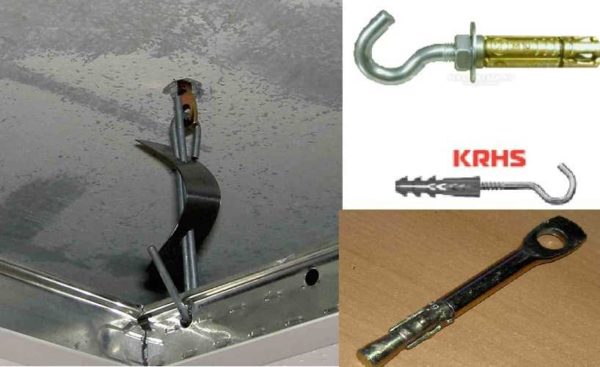

Как можно заменить подвеску

Также подойдут дюбеля с крючками на концах. Но и здесь потребуются дополнительные крючки из проволоки, так как слишком маленькое расстояние от потолка не позволит укладывать плиты — нужно место для маневра. Минимальное расстояние между основным и подвесным потолком — 25 мм и это будет очень неудобно. Желательно не менее 50 мм. Но это только в том случае, если в потолке не установлены лампы или вентиляторы.

Светильники и вентиляционные решетки

Обычные лампы и вентиляционные решетки пригодятся для офисов, торговых площадей, общественных и медицинских учреждений. Они имеют такие же размеры, как и плиты, и просто устанавливаются в выбранное место. С подключением светильников проблем не возникает — большое пространство на потолке позволяет легко проводить провода необходимого сечения. Их размещают в металлических лотках, прикрепленных к потолку, или в лотках для кабелей.

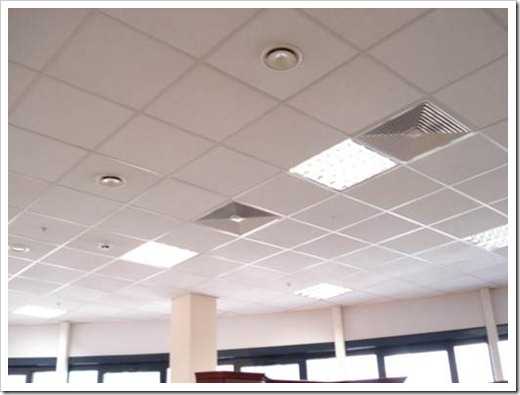

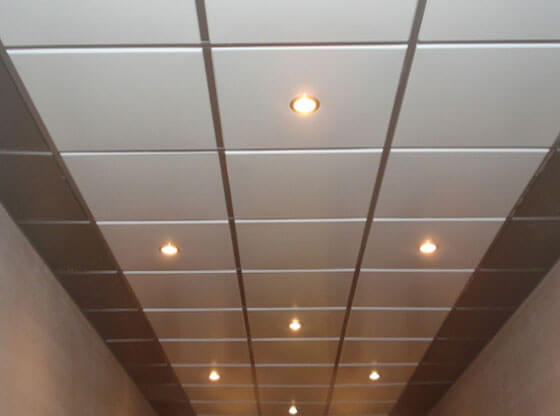

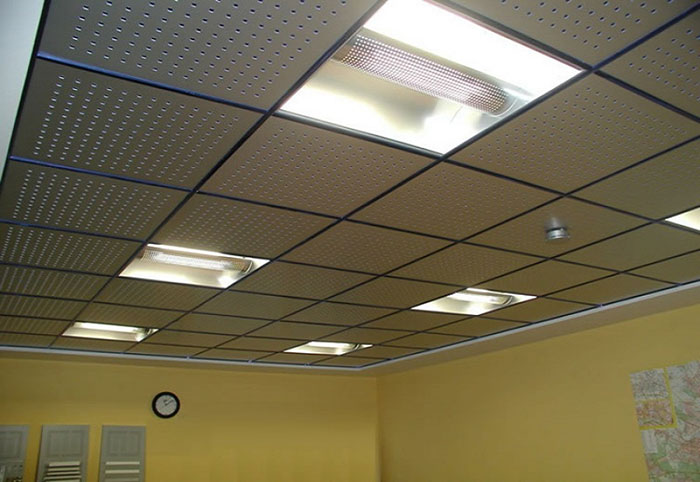

Пример использования осветительных приборов и вентиляционных решеток в офисе

В квартирах и домах обычные лампы смотрятся как минимум странно, а мощность явно больше, чем нужно. В этом случае обычно используют встраиваемые точечные светильники. Лучше брать со светодиодами — они почти не нагреваются и потребляют мало электроэнергии и дают достаточно света.

Использование вентиляционных решеток в домах и квартирах — довольно редкий случай. Сама система протекает, многие плиты перфорированы, что обеспечивает достаточную вентиляцию потолочного пространства. Если же требуются дополнительные отверстия, вы можете использовать стандартную сетку или построить меньшую, просверлив в пластине подходящее отверстие.

О самодельных плитах

Листы из деревянных материалов (массив дерева, ламинат, МДФ) для Армстронг почему-то не производятся, а зря. Такой потолок выглядит великолепно. Деревянные листы Armstrong можно разрезать как из досок шириной 600 мм, так и из более узких. В последнем случае каждый квадрат собирается в ячейку на стандартных пазах, а лишняя ширина срезается равномерно с обеих сторон. Если взять за каркас для мягких плит самый дешевый «пруд», то каждую продольную планку придется усилить дополнительной подвеской посередине.

Технические характеристики

Выбирая потолки Армстронг, обратите внимание на следующие показатели:

• Отражение света: в некоторых моделях пластин уровень достигает 85%, что позволяет сэкономить до 25% электроэнергии на освещении. Обычная доска, доска для розничной торговли, гладкие белые доски Scala Winter лучше всего отражают свет.
• Звукопоглощение — означает преобразование звуковой энергии в тепловую (разделены на классы A — E). Самый высокий показатель характерен для пластин OR низкой плотности;
• Теплопроводность — 0,056 Вт / м * ° С.
• Звукоизоляция (распределение звука) — снижает передачу звука между соседними помещениями на 43 дБ. Акустические потолки особенно эффективны.
• Влагостойкость — 70-99%. Для таких помещений, как кухня, ванная, выбирают панели с показателем не менее 95%. Такой потолок не деформируется и сохраняет ровность. Панели Duna Supreme, Newtone и Bioguard обладают более высокой устойчивостью к влажности.
• Пожарная безопасность — от КМ0 до КМ3. Их использование зависит от класса помещения. Продукты Ceramoguard и Newtone полностью негорючие и также устанавливаются на путях эвакуации.
• Воздухопроницаемость — существует два класса продукции: А (высокая) — до 25х10-3 кг / м2 час Па и В (низкая) — более 25х10-3 кг / м2 час Па.

Большинство технических характеристик указано в сертификатах на панели.

Плюсы и минусы

У потолков Армстронг много преимуществ перед другими видами отделки:

• невысокая стоимость — от 205 руб / м2, включая каркас;
• идеально ровная поверхность;
• маскировка недостатков основного потолка без дорогостоящего и трудоемкого ремонта;
• возможность использования любого количества ламп;
• быстрый и легкий монтаж, особенно если работы проводят профессиональные мастера;
• вариативность: благодаря подвесным конструкциям создаются поверхности различной геометрии: наклонные, криволинейные, многоуровневые;
• маскировка инженерных сетей, коррекция высоты;
• простота обслуживания — если есть необходимость в ремонте коммуникаций, то демонтировать всю отделку не нужно — достаточно снять несколько панелей;
• универсальность: возможно комбинирование конструктивных элементов системы от разных производителей.
• разнообразие дизайнов — легко подобрать вариант под любой стиль интерьера: классический, индустриальный, модерн, минимализм и др цвета, фактуры, фактуры;
• небольшой вес конструкции;

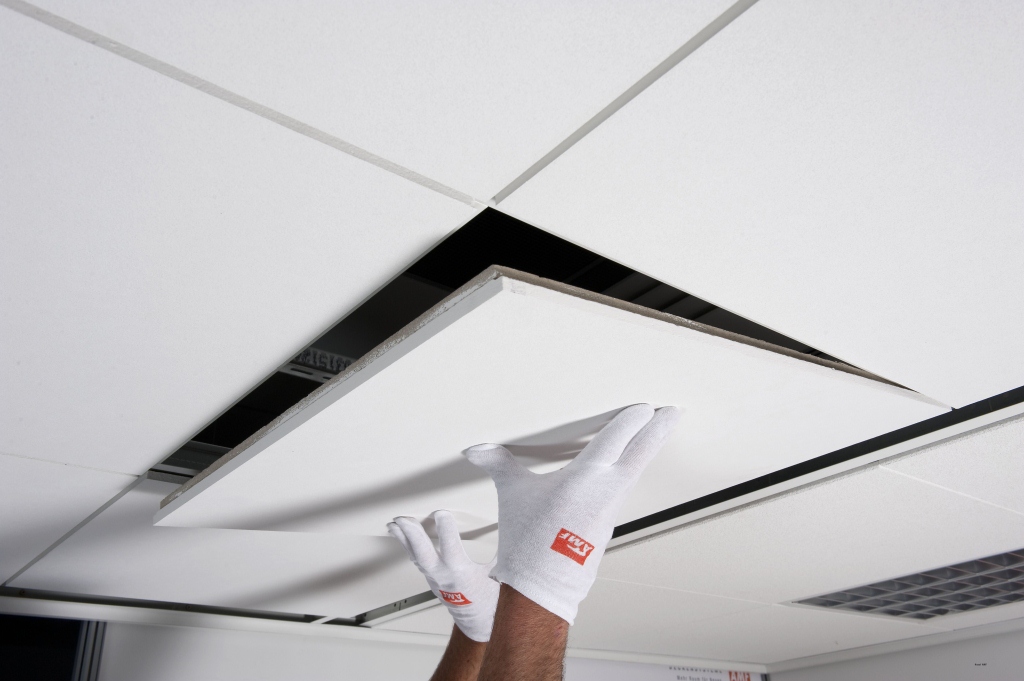

• ремонтопригодность — поврежденные листы легко заменяются новыми, не разбирая все покрытие;
• практичность: системы устанавливаются в зданиях с высокими требованиями к гигиене, звукоизоляции, пожарной безопасности, акустике;
• экономия: благодаря высокому отражению света и теплоизоляции позволяет рационально использовать тепло и электроэнергию.

К недостаткам потолков Армстронг можно отнести:

• снижение высоты помещения на 8-10 см;
• низкая влагостойкость большинства панелей;
• некоторые конструктивные ограничения;
• низкое сопротивление классического потолка;
• сомнительная экологическая совместимость (в производстве может использоваться формальдегид).

Как монтируются подвесы

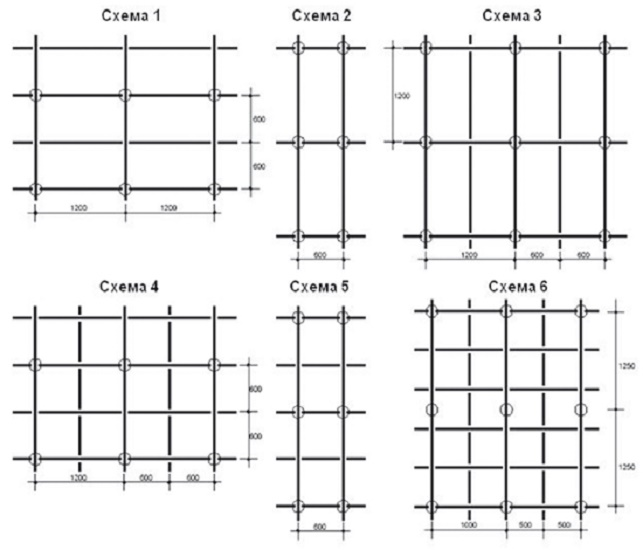

Ниже приведены оптимизированные схемы установки потолочных опорных профилей Armstrong в зависимости от нагрузки.

Схемы 1 и 4 используются при стандартном монтаже подвесного потолка, оснащенного стандартными декоративными панелями размером 600х600 мм, каждая весом не более 2 кг. Схемы 2, 5, 6 применяются для тяжелых панелей или при условии дополнительной установки светильников, не относящихся к классу специализированных источников света для потолков Армстронг. В этом случае количество точек подвеса увеличивается вдоль стоп-линии к стене и в центральной части каркаса.

Подвесы можно ставить, не соблюдая шахматный рисунок. Например, на схеме ниже количество подвесов было увеличено, но крепление креплений производилось треугольником или рокадой. Главное, чтобы расстояние между точками крепления потолочного каркаса не превышало 1200 мм.

Обязательная схема-чертеж перед монтажом

Схема потолка нужна для того, чтобы спланировать расположение плит. Расчет материалов будет более точным, а монтаж — упрощенным.

Чаще всего квадратные плиты Армстронг имеют размер 600х600 мм, поэтому в дальнейших расчетах мы будем использовать именно этот размер. Чтобы подготовить планировку, сначала измерьте комнату. Затем создается масштабный рисунок на бумаге или в компьютерной программе.

Внимание! Даже в комнатах прямоугольной формы стены могут быть непараллельными, поэтому лучше всего замерить все.

Укладка панелей начинается от центра. Таким образом, по краям остается симметричный срез. Монтаж потолка Армстронг предусматривает два варианта выравнивания. У первого будет плитка в центре комнаты. А во втором — четыре, размещенных по углам ровно по центру.

Поэтому планируют расположение плит на будущем натяжном потолке. Как видно на схеме, в первом случае по краям получаются слишком мелкие обрезки, с которыми будет сложно работать, поэтому лучше выбрать второй вариант с укладкой из центра комнаты.

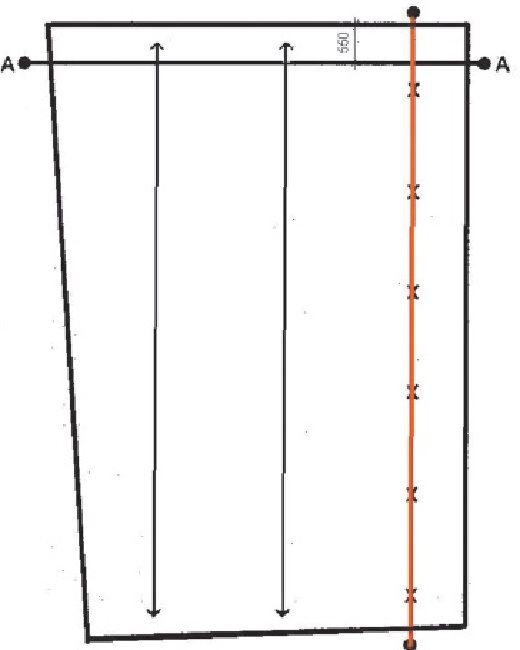

Для определения этой точки из углов при помощи малярного шнура отбиваются две диагонали. Перекресток будет центром комнаты. Через него проводят две линии, перпендикулярные стенам. Затем через каждые 600 мм прокладывают параллели и размечают весь потолок по схеме.

Перечень необходимых материалов и инструментов

В технологии потолочного крепления Armstrong используются специальные спицы с пружинами вместо традиционных подвесов. Каковы конструктивные особенности этих элементов?

• На одной стороне такой спицы есть крючок.
• Во втором есть отверстие, похожее на игольное ушко.
• Между этими двумя компонентами натянута пружина. Предоставляет возможность регулировать положение профилей и высоту потолка.

Чтобы правильно рассчитать количество поперечных и несущих профилей, необходимо разметить поверхность потолка. Стандартно потолочная технология Armstrong предусматривает, что для площади помещения 10 кв. М требуется 15 поперечных профилей разных типов. На основании этих цифр производится самостоятельный расчет потолка Армстронг.

Устройство подвесных потолков типа Армстронг возможно с использованием следующих инструментов и материалов:

• профили для подвесных потолков;
• спицевые подвески;
• напольная плитка;
• лампы;
• направляющие дюбеля;
• ножницы по металлу;
• молоток;
• пробойник;
• болгарки;
• уровень;
• плоскогубцы;
• трассирующий;
• карандаш для отметки.

Если вы устанавливаете потолок Армстронг в небольшой квартире, просто используйте обычный алюминиевый уровень. Для больших помещений рекомендуется использовать лазерный уровень.

Виды

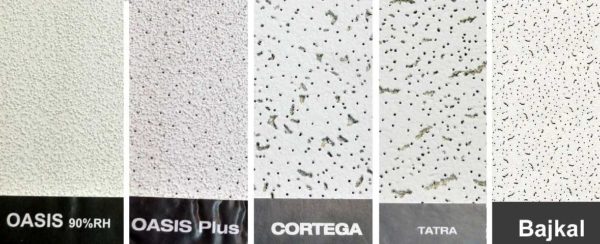

Потолки эконом-класса, например, «Байкал» или «Оазис». Чаще всего такие доски используются в торговых центрах, офисных зданиях, больницах и других общественных помещениях со стандартными условиями эксплуатации, так как они являются недорогими, но вполне прилично выглядящими потолочными покрытиями.

• Байкал — самая популярная модель экономики. Имеет белую рельефную поверхность с червоточинами в структуре. «Оазис» имеет оригинальную шероховатую фактуру, приятную на ощупь. Он сочетает в себе два преимущества: привлекательный внешний вид и невысокую стоимость. Также есть «Оазис Плюс» с перфорацией переменного диаметра, которая гасит шум.
• «Татра» — это панно с искусственно созданными трещинами. Хорошо поглощает звуки. К этому же типу относится и модель «Норма» с отверстиями переменного диаметра.

• Функциональные потолки, например «Прима», устойчивы к влаге за счет высокого содержания латекса в составе, легко чистятся и не деформируются даже при уровне влажности до 95%. Как правило, их устанавливают в бассейнах, ванных комнатах, прачечных, туалетах, общепите и мокрых цехах промышленных предприятий. Все листы имеют толщину 15 мм и обладают большей звукоизоляцией.
• Акустические потолки, например «Ультима». Они состоят из плитки, которая имеет дополнительную защиту от внешнего шума — акустическое покрытие из стекловолокна. Благодаря высокой звукоизоляции их выбирают для украшения кинотеатров, дискотек и концертных залов для смягчения громких звуков. Также «Ультима» имеет высокую степень светоотражения за счет наличия гладкой белой поверхности.

Деревянные доски изготовлены из качественного МДФ, закреплены прочной краской и соответствуют требованиям пожарной безопасности.

По способу монтажа различают два типа потолочной плитки: классический тип, который вставляется в каркас изнутри, и современные плиты, которые стыкуются между собой при установке снаружи.

Расчет комплектующих

На следующем этапе они подсчитывают, сколько компонентов потребуется, чтобы вам не пришлось покупать их в середине установки. Материалы лучше брать с запасом на ошибки обрезки и монтажа, обычно добавляют 10-20%.

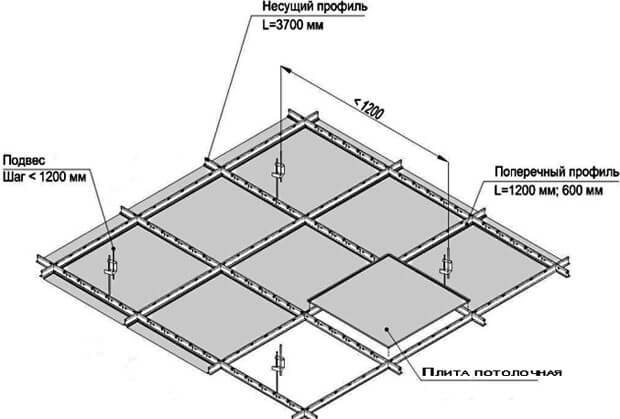

Конструкция потолка Армстронг представляет собой ферменный каркас, состоящий из несущих и поперечных профилей, прикрепленных к потолку с помощью подвесов. В ячейки каркаса укладываются плиты и устанавливаются лампы и вентиляционные решетки соответствующего размера.

Подсчитываем количество всех элементов на примере прямоугольной комнаты. Если помещение имеет сложную форму, на схеме оно делится на несколько частей. Для каждого рассчитывается количество компонентов, а затем суммируются результаты.

Подвесы

Для крепления профилей к потолку используются металлические крючки. Деталь состоит из двух стержней, соединенных пружинной пластиной. В верхней части имеется проушина для крепежа, а в нижней части — крючок, продеваемый через отверстие в профиле. С помощью пружинной пластины можно регулировать высоту подвесов, это позволяет компенсировать перепады необработанного потолка.

Существует несколько видов подвесов, рассчитанных на определенный вес (4,5-15 кг / м²). При расчете нагрузки учитывайте массу листов и профилей (около 0,5 кг / м²). Производитель указывает на упаковке максимальную нагрузку и вес панелей.

Крючки закрепляют по разметочным линиям с шагом 1200 мм. Необходимая сумма определяется следующим образом:

1. Подсчитайте, сколько потребуется рядов основного профиля. Для этого ширину комнаты в метрах разделите на 1,2. Полученное число округляется до ближайшего целого числа.
2. Определите, сколько подвесов нужно на ряд. Длина комнаты также делится на 1,2 и округляется таким же образом.
3. Значения умножаются друг на друга.

Пример расчета

Для комнаты 3 x 6 м расчеты будут такими: 3: 1,2 = 2,5, округляем до 3 (количество рядов), затем 6: 1,2 = 5 (количество подвесов в каждом ряду) и, наконец, 3 x 5. = 15, т.е нужно 15 подвесов.

Плиты

Панели изготавливаются из разных материалов. Чаще всего это минеральное волокно, также бывает металл, стекло, пластик, дерево и т.д. Возможна индивидуальная настройка.

Чтобы рассчитать, сколько вам понадобится стандартных пластин 600 х 600 мм, действуйте следующим образом:

1. Рассчитайте площадь комнаты.
2. Разделите его на размер одной панели (0,36 м).
3. Округляет до ближайшего целого числа (вверх).

Пример расчета

Для комнаты 3 x 6 м сначала рассчитайте площадь: 3 x 6 = 18, затем 18: 0,36 = 50. Итак, вам нужно 50 панелей.

Внимание! Вместо пластин иногда устанавливают встраиваемые светильники, вентиляционные решетки и т.д. Для конструкций стандартных размеров (600х600) количество пластин необходимо соответственно уменьшить. Если части кусают панели, сумма остается прежней.

Профиль

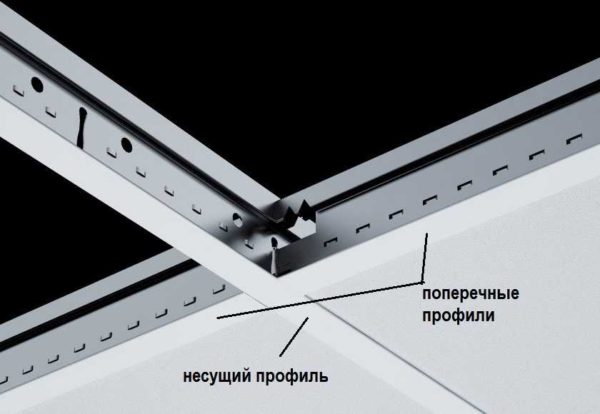

Для потолков типа Армстронг используют два типа профиля: несущий и поперечный, соединяя их между собой, образуя ячейки каркаса. Рейки могут быть из алюминия или оцинкованной стали.

Универсальный (или основной) несущий профиль крепится к потолку с помощью крючков. Стандартная длина — 3,6 м. Между ними вставлены ригели длиной 1,2 и 0,6 м. Схема сборки рамы представлена ​​на рисунке ниже.

Поперечные профили крепятся к опоре и образуют ячейки сетки, в которые затем вставляются плиты. Если длины профиля не хватает, планки крепятся между собой встроенными звеньями (замком или крючком). Никаких дополнительных опор не требуется.

Опорный профиль крепится к потолку параллельными рядами. Расстояние между ними должно быть 1,2 м, а от стен — не менее 0,3 м и не более 0,6 м. Общее количество профиля рассчитывается следующим образом:

1. Сначала рассчитывается количество строк. Для этого ширину комнаты делят на 1,2.
2. Затем определяют, сколько погонных метров нужно. Количество линий умножается на длину комнаты.
3. Подсчитывается количество профилей. Общий отснятый материал делится на 3,6 и округляется до ближайшего целого числа.

Устанавливается одна секция через каждые 600 мм. Для расчета понадобятся:

1. Определите количество строк. Длина комнаты делится на 0,6.
2. Посчитайте погонные метры. Результат первого действия умножается на ширину комнаты.
3. Подсчитайте количество профилей. Для этого разделите весь отснятый материал на 1,2. При необходимости округлить до ближайшего целого числа.

Короткая секция зажата между длинными. Количество рассчитывается по такому же принципу, меняются только цифры:

1. Длина комнаты делится на 1,2.
2. Результат умножается на ширину комнаты.
3. Общий отснятый материал делится на 0,6.

Пример расчета

Для комнаты 3 х 6 м сначала рассчитайте количество рядов для опорного профиля: 3: 1,2 = 2,5. Округляем полученное число до 3 и умножаем на длину комнаты, чтобы найти количество погонных метров: 3 х 6 = 18. Затем результат делим на длину профиля: 18: 3,6 = 5. Итого, нам понадобится пять несущих рельсов.

Теперь посчитаем количество длинного поперечного сечения. Для этого разделите длину комнаты на 600 мм: 6: 0,6 = 10 (столько нужно рядов профилей). Затем мы вычисляем общий размер метража: 10 x 3 = 30. Затем мы делим полученное число на длину профиля: 30: 1,2 = 25 (количество длинных профилей).

Аналогично рассчитывается короткий поперечный профиль: 6: 1,2 = 5 (количество рядов), 5 х 3 = 15 (погонных метров), 15: 0,6 = 25 (количество коротких полос).

Пристенный молдинг

Эти компоненты устанавливаются по периметру комнаты и играют декоративную роль — закрывают стык между плитами и стеной. Им не нужно нести груз!

Есть Г-образные молдинги и ступеньки. Угол выбирается исходя из кромки плиты.

Чтобы определить необходимую сумму, необходимо рассчитать периметр комнаты. Для прямоугольников добавьте ширину к длине, затем умножьте на 2. Для сложных конфигураций измерьте каждую стену и сложите все размеры. Затем периметр делится на длину молдинга (3 м).

Пример расчета

Для комнаты 3 x 6 м сначала рассчитываем периметр: (6 + 3) x 2 = 18. Теперь разделим результат на длину карниза: 18: 3 = 6 (количество углов стены).

Светильники и вентиляционные решетки

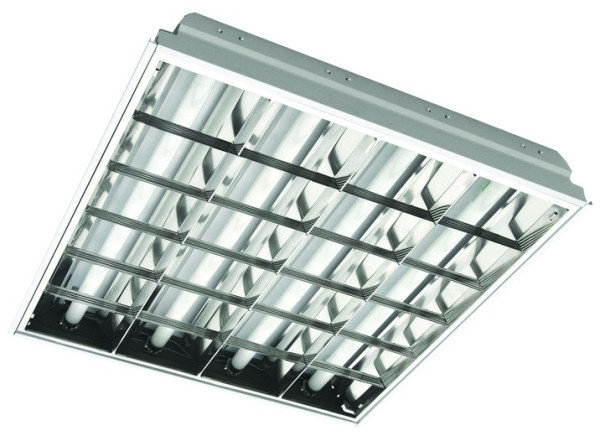

Для потолков Armstrong доступны квадратные и светодиодные люминесцентные лампы, соответствующие размеру стандартной ячейки. Подводящие к ним провода проложены за плитами в коробах, лотках или кабельных каналах. Лучше заранее продумать расположение осветительных приборов.

Типовые светильники устанавливаются 1 шт. На каждые 5 м². Для расчета необходимой суммы общая площадь делится на 5.

Пример расчета

Для комнаты 3 x 6 м сначала вычисляем площадь: 6 x 3 = 18. Затем разделим результат на пять: 18: 5 = 3,6. Поэтому необходимы 3-4 лампы, равномерно расположенные на потолке.

Особенности! Вместо модульных осветительных приборов в листы могут быть встроены традиционные встраиваемые светильники. Количество рассчитывается исходя из мощности ламп.

Для систем вентиляции вам потребуются решетки (металлические или пластиковые). Как и вся бытовая техника, они изготавливаются размером со стандартную ячейку. Они бывают в виде перфорированных пластин или диффузорного типа. Количество зависит от системы вентиляции.

Расчёт материала для конструкции

Чтобы рассчитать потолочную фурнитуру Армстронг, начните с эскиза или схемы. Так вам будет легче понять, сколько и что вам нужно. При правильных расчетах вы экономите, потому что больше нет лишнего материала.

потолок Армстронг можно рассчитать, исходя из следующей информации:

• измерить периметр комнаты. Для преодоления угла стены понадобятся саморезы и пластиковые дюбеля (шаг крепления 40-50 см);
• между стенами монтируются продольные направляющие (шаг не менее 3,7 м). Расстояние между направляющими профилями — 120 см;
• поперечные профили (120 см) закрепляются между несущими с шагом 60 см; а между ними — короткие, длиной 60 см. Короткие перемычки следует брать ровно по длине;
• подвески. Крайние монтируются на расстоянии 40 см от стены. Остальные — с шагом 40-80 см друг от друга. Рассчитывается количество подвесов для потолка Армстронг на 1 м2;
• если предусмотрена установка осветительных приборов, необходимы 2 подвеса, расположенные по углам камеры.

Чтобы не запутаться в своем эскизе при расчетах, обозначьте каждый элемент разным цветом. Таким образом можно легко рассчитать необходимое количество всех деталей для установки.

Как установить потолок Армстронг в типовой квартире

Основная проблема при установке потолка Армстронг в квартире — понизить уровень хотя бы на 15-20 см. При меньшей высоте будет сложно не только смонтировать каркас, но и сохранить его горизонтальное положение. Еще одна сложность — укладка плитки. Чтобы занести плиту в ячейку, ее (плиту) необходимо наклонить под углом не менее 30 градусов, и если зазор между каркасом и базовым потолком слишком мал, плитка не поместится.

Основная сложность установки потолка Армстронг в квартире заключается в том, что плиты в процессе наклоняются под углом 30 градусов, а это, в свою очередь, невозможно, если над рамой недостаточно места

Если потолки в квартире выше 275 см, Армстронг устанавливается по обычной технологии. В этом случае итоговая высота помещения будет не менее 250 см, что допускается СНиП. При меньшей высоте потолка рекомендуется устанавливать потолки Армстронг только в комнатах с редким присутствием людей, например в коридоре.

Пошаговая инструкция по установке

Рассмотрим подробнее технологию монтажа потолка Армстронг своими руками. Как правило, в комплект входит пошаговая инструкция, в которой описаны все этапы установки. Наше образование является примером.

Необходимые инструменты

• Дрель.
• Молоток.
• Плоскогубцы.
• Строительный уровень.
• Правило — прямая дорожка, с помощью которой можно проверить разницу в уровнях.
• Рулетка и карандаш.
• Ножовка по металлу или ножницы для резки металла.

Расчет профилей и панелей

В комплект входят детали следующих размеров.

Размеры деталей

• Плитка — 60х60 см.
• Несущий уголок, прилегающий к стене — 3 м. Крепится саморезами по периметру.
• Т-образный опорный профиль параллельно невысокой стене — 3,7 м.
• Направляющий профиль составляет 1,2 м. Он располагается на опорном углу с шагом 60 см, соответствующим стороне панели.
• Т-образная штанга — 60 см.

При необходимости детали вырезаются. Центральная часть станка удерживается подвесами на анкерах, снабженных крюками и анкерами.

Перед сборкой потолка армстронг необходимо рассчитать расход плит и обрешетки. Предположим, что общая площадь составляет 24 м2.

Пример расчета

• Площадь плитки — 60 х 60 см = 0,36 м2. Это означает, что нам нужно 24 / 0,36 = 66,6 тайлов. Округлим их количество до 67 штук. Если получилось дробное число, вам нужно будет разрезать линию.
• Длина угла стены равна периметру комнаты. В комнате 4х6 периметр (4 + 6) х 2 = 20 м. Стандартный размер изделий — 3 м. Подсчитать число несложно: 20/3 = 7 целых углов.
• Т-образный опорный профиль ставим на расстоянии 0,6 м от стены 4 м с шагом 1,2 м. На каждый ряд потребуется 3,7 + 0,3 м. Соответственно нам потребуется 6 / 1,2 = 5 штук. Приступаем к нарезке еще одной шестой детали на 0,3м.
• Переходим к направляющим: 6 / 1,2 = 5 целых пробелов подряд. Шаг установки 60см. Всего у нас 4 / 0,6 = 6,66 ряда. Это значение округляется в меньшую сторону. Итого получится 5 х 6 = 30 штук.
• Теперь посчитаем перекрестные элементы: 6 / 1,2 = 5. 4 / 0,6 = 7 (в этом случае полученное значение округляется в большую сторону). 5 х 7 = 35 шт.
• Подвесы идут с шагом 1,2 м. Делим в нем обе стены, округляя результат. Умножаем полученные значения: (4 / 1,2) х (6 / 1,2) = 4 х 5 = 20 подвесов.

Материалы принимаются с запасом 5-10% на случай брака или порчи в процессе работ. Чтобы избежать ошибки, следует подготовить схему, на которой показаны все элементы. На нем должны быть отмечены вентиляторы, устройства кондиционирования, освещения и связи. На дополнительные крючки крепятся тяжелые трубы и массивные приспособления.

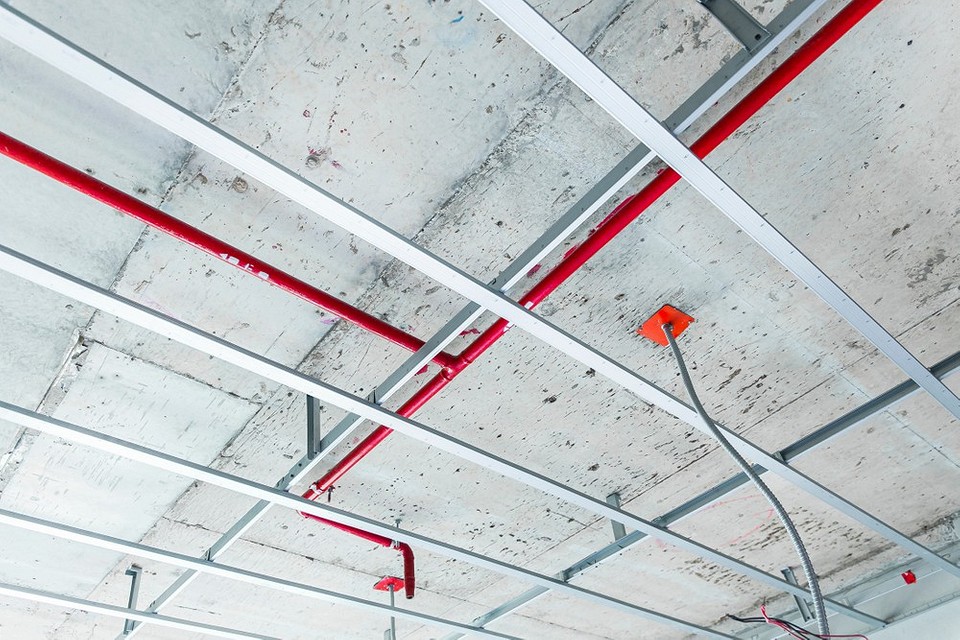

Подготовка основания

Плита не будет видна за облицовкой, поэтому ее не нужно идеально выравнивать и отделывать. Слой штукатурки необходимо удалить, чтобы она не разрушилась и не испортила покрытие. Основание для блоков решетки при необходимости окрашивают. Накладку очищают от грязи, пыли и обезжиривают спиртовым раствором. Осыпающиеся части удаляются. Поверхность пропитывается антисептиком, предотвращающим появление бактерий, затем покрывается укрепляющей грунтовкой.

Трещины заделывают цементным раствором и загрунтовывают свежий слой.

Во избежание протечек пол гидроизолирован. Высота конструкции составляет примерно 20 см и может быть адаптирована к определенной толщине изоляционных панелей. Удобнее использовать неформованные волокна минеральной ваты. В этом случае отпадает необходимость резать изделия для размещения проводки. Материал покрыт с двух сторон герметичной полиэтиленовой пленкой, предотвращающей попадание влаги внутрь.

Подготовка к сборке

Изначально перед первыми этапами монтажа необходимо будет снять детальную планировку помещения. Не размеры: длина и ширина, а размеры, которые позволяют увидеть, насколько контур комнаты отличается от обычного квадрата или прямоугольника. Это важно для правильного выбора точек крепления потолка Армстронг и линии подреза внешнего ряда.

Обычно по результатам измерений получается ситуация, аналогичная изображенной на схеме.

Кроме того, нелишним будет замерить расстояние от пола до потолка, это позволит выбрать правильный уровень установки. Минимальная высота потолка Армстронг, а точнее потолочного пространства — 150 мм; на очень изогнутых полах один край можно установить на расстоянии до 100 мм. Меньше делать нет смысла, так как подвеска может не подойти.

Настенный уголок

Уголок крепится к стене по периметру
местные жители

Деталь представляет собой металлический уголок Г-образной формы с равными сторонами. Внешняя часть элемента — лицевая, соответственно окрашена. Уголок называется стеновым, потому что он крепится к стене по периметру помещения, где подвешен потолок.

Этот компонент выполняет две функции. Во-первых, уголок — это направляющий и опорный элемент для подвешенного на рейках каркаса и для гнутой плитки. Во-вторых, его фасад выполняет декоративную функцию, обрамляя периметр потолка.

Деталь крепится одним из нескольких способов, в зависимости от типа стены. Например, если это кирпич, то в качестве крепежа используются дюбеля с ударным гвоздем. Для стен из панелей МДФ подойдет обычный саморез по дереву. Для гипсокартона выпускаются специальные раздвижные зажимы саморезом.

Решетка угловая TL3000x19x19 T-Line S Тип: профиль
В упаковке: 70 шт.
Длина: 3000 мм

Уголок подвесной системы Люмсвет 19х19 белый Тип: профиль
В упаковке: 60 шт.
Длина: 3000 мм

Уголок подвесной системы Люмсвет 19х24 белый Тип: профиль
В упаковке: 60 шт.
Длина: 3000 мм

Угол подвеса для перекрытий с краевым креплением 3,6 м Тип: профиль
В упаковке: 20 шт.
Длина: 3600 мм

Монтаж и установка

Решив украсить комнату потолочными системами Армстронг, необходимо будет правильно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести необходимые подготовительные работы.

Предварительный расчет материалов

Монтаж потолка Армстронг начинается с анализа списка материалов, которые потребуются в работе. Чтобы определить их количество, необходимо иметь представление, на каких деталях монтируются такие потолки.

Для монтажа потолков системы Армстронг используются изделия следующих стандартных размеров:

• минеральные плиты квадратной формы, размер их обычно стандартный 600х600 мм, но есть и американский вариант — 610х610 мм, однако такие плиты в нашей стране редкость;
• металлические угловые профили — 3 м;
• основные направляющие, их длина 3,7 м;
• поперечные направляющие — 1,2 м;
• подвесы крепятся к бетонному основанию. Их высоту можно регулировать.

Помещения разного размера требуют разного количества компонентов. На фото ниже вы можете рассчитать количество предметов, которые потребуются в процессе установки.

А чтобы более точно определить количество всех элементов такого потолка для конкретной комнаты, можно воспользоваться следующими формулами расчета:

• размер минеральной плиты типоразмера — 2,78xS;
• металлические профили для настенного монтажа — R / 3;
• основные направляющие — 0,23xS;
• поперечные направляющие — 1,4xS;
• количество подвесов — 0,7xS.

В формуле используются данные S (площадь комнаты) и P (периметр комнаты). Приведенные формулы расчета позволят приобрести все необходимые элементы в необходимом количестве, исходя из параметров помещения, в котором будут декорированы потолки системы Армстронг.

Дополнительные элементы

Крепежные элементы используются в качестве дополнительных аксессуаров для потолков рассматриваемой системы. Они нужны для крепления подвесов к бетонному основанию. Можно использовать набор саморезов и дюбелей, а также плоскогубцы.

Еще один элемент, который необходимо своевременно установить на потолочную поверхность, — это светильники. Самый простой вариант — выбрать светильник, полностью соответствующий габаритам потолочной плиты. Такой крепеж размером 600х600 мм устанавливается на место одной из пластин при установке.

Посуда другого цвета, с рисунком также может служить дополнительным элементом. Или минеральные плиты, в которых есть круглые отверстия для последующей установки в потолке точечных светильников.

Потолочные светильники Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, вам потребуется провести ряд подготовительных работ. Более того, даже если первоначальный непривлекательный вариант потолка накрыть навесными минеральными листами, листы не застрахованы от механических повреждений. Они могут быть вызваны снятием с потолка старой штукатурки. Поэтому, если штукатурка на потолке небезопасна, ее придется аккуратно удалить. Если покрытие надежное и не осыпается, его можно оставить.

необходимо учитывать момент, когда обшивка потолка может протечь.

Внимание! В этом случае необходимо выполнить гидроизоляцию потолка. Ведь минеральная посуда боится влаги.

В качестве гидроизоляционного материала можно использовать битум, латексную мастику или современную водостойкую полимерную штукатурку. Если на поверхности потолка есть трещины, их предварительно необходимо исправить. Для этого используется гипсовая или алебастровая штукатурка.

Минимальная высота потолка Армстронг

При устройстве потолка важно учитывать минимально допустимую высоту. Если брать во внимание конструкцию потолка Армстронг, минимальная высота может составлять 10 см, иначе смонтировать крепеж будет невозможно — они не поместятся. В любом случае желательно, чтобы свободная высота была больше 10 см.

Преимущества и недостатки

Чаще всего Армстронг встречается в офисах, производственных, мастерских и коммерческих организациях различных сфер деятельности. Сегодня внешний вид такого потолка улучшился по сравнению с оригинальным вариантом. Дизайн элегантный, с помощью источников света можно создавать разные образы. Другие преимущества:

• приемлемая стоимость: по сравнению с другими типами потолков Armstrong выигрывает от ряда факторов, включая стоимость;

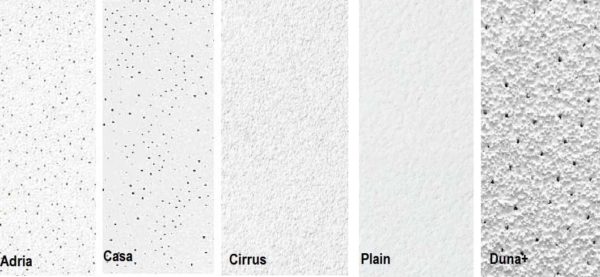

• разнообразие выбора: в продаже большое количество пластин и их креплений, которые помогут создать подходящий дизайн своими руками, есть матовые и глянцевые элементы системы, с пленочным покрытием, зеркальные «под дерево»;
• легкий монтаж — элементы системы соединяются между собой за счет крепления в виде крючков, профили крепятся саморезами;
• материал плиты: большинство видов экологически чистые;
• конструкция Армстронг очень легкая, так как профили изготовлены из высокопрочного алюминиевого сплава;
• под потолком не видно проводов, вентиляционный канал — огромный плюс, если их нечем замаскировать.

Есть и недостатки у потолка Армстронг. Итак, они отмечают:

• внешний вид: главное, дизайн конструкции соответствует офисам, производственным помещениям, для жилых домов, квартир эту систему выбирают реже;
• подвесной потолок Армстронг помогает уменьшить высоту потолков, можно попробовать сохранить, за счет чего длина подвесов уменьшается, часть проводов, которые должны проходить через потолок, удаляются.

Порядок и правила выполнения работ

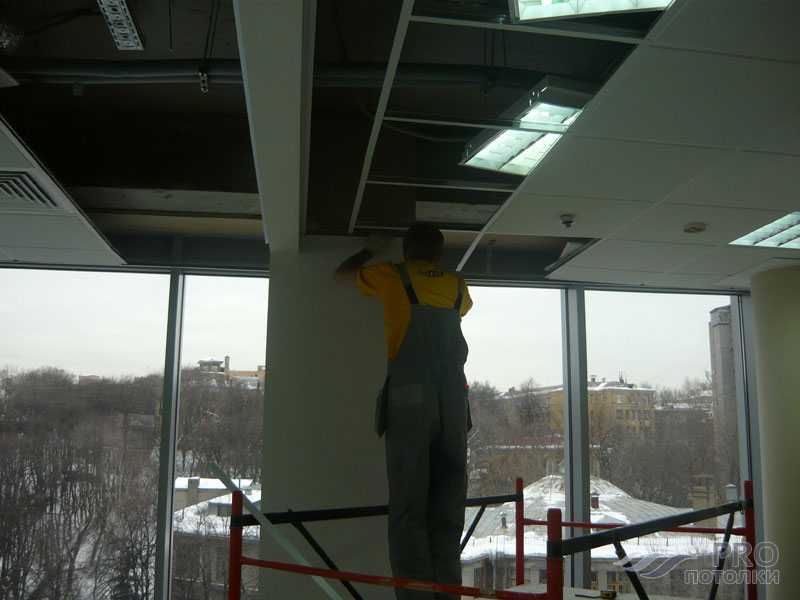

Вы всегда можете сделать столешницу своими руками. Армстронг не исключение. Эту конструкцию легко собрать. Но, согласно инструкции производителя, для этого необходимо участие не менее 3-х человек. Это связано с особенностями монтажа подвесных систем.

Один человек должен находиться на высоте и выполнять работы по креплению и стыковке профилей, второй должен обеспечивать его необходимыми материалами и инструментами. Третий — обеспечить непрерывность работ, устроив все необходимое для их завершения.

Подвесной потолок Армстронг, характеристики которого позволяют установку закрытых или открытых светильников, устанавливается после завершения электромонтажных работ. Затем приступаем к подготовительному этапу:

• отсортируйте тарелки по цвету и размеру;
• осмотреть поверхности тарелок, выбросить изделия с сколами и другими дефектами;
• заказывать профили;
• подготовить подвесы, крепеж и вспомогательные элементы.

Читайте также: Фурнитура для натяжных потолков: комплектующие и аксессуары
