Установка точечных светильников в натяжном потолке: схема подключения

Важные характеристики при выборе провода

необходимо учитывать количество прожилок. В домах, где установлен контур заземления, используйте 3-проводной кабель, а в противном случае — 2-проводный кабель. Чаще всего реконструкция проводки проводится при ее замене в старых домах. Там нет смысла использовать дорогой материал

Обратите внимание на тип жил кабеля, который может состоять из 1 жилы или нескольких витых жил

Имея большее сопротивление, провод нагревается и по мере увеличения нагрузки изоляция плавится или воспламеняется. Поэтому используется гибкий кабель с негорючим покрытием.

Правильный выбор сечения проводника кабеля

Определение максимального тока

Из полной мощности (P) легко получить значение полного тока: I = P / 220 или, точнее, по формуле

для однофазной цепи: P = U * I * cos (φ);

для трехфазной цепи: P = √3 * U * I * cos (φ), где:

U = 220 или 380 В;

Коэффициент безопасности или коэффициент мощности: cos (φ) = 1 — значение для бытовой техники. Но точное рекомендуемое значение для расчета линий питания мощных электроприборов — cos (φ) = 1,3.

Преимущества и недостатки

Точечные светильники имеют свои достоинства и недостатки. К преимуществам можно отнести следующие аспекты:

• Организация частичного освещения помещений. Часто не используется все пространство, поэтому освещение всего помещения станет нерациональным.
• Высококачественный свет, высокая яркость, постоянный направленный световой поток.
• Равномерное освещение комнаты при включении каждой лампы. Ввиду равномерной установки манипулятора не будет темных углов.
• Предотвратить появление темных участков. Благодаря тому, что источник света расположен практически над головой и направляет световой поток вниз, тени практически отсутствуют. Кроме того, в каждой ситуации луч лучей, исходящий от соседнего устройства, дополнительно скрывается.
• Рентабельность. Такой прибор будет потреблять меньше электроэнергии, чем, например, большие люстры. При использовании светодиодных моделей общая экономия будет еще больше.
• Сохранение помещения. При небольших габаритах такие устройства никак не повлияют на восприятие внутреннего замысла.
• Использование разноцветной подсветки при установке соответствующих ламп.
• Экономия. Обычная люстра на 4-6 плафонов от известного разработчика окажется намного дороже 8-10 точечных светильников.

Однако у такого оборудования есть и недостатки. Основные из них:

• Сложный дизайн и установка. Такая система включает в себя множество устройств, а потому конструкция станет более трудоемкой. Для подключения необходимо использовать вспомогательные кабели.
• При использовании 12-ваттных ламп необходимо использовать трансформаторы или балласты.
• Большинство видов осветительных приборов требуют особой конструкции потолка, что нежелательно для низких поверхностей.
• В случае чрезмерного нагрева прибора потолок может быть поврежден. Например, перегрев галогенных ламп в натяжных потолках. В результате ПВХ теряет внешний вид.

Важно! Следует отметить, что минусов намного меньше, чем плюсов. Практически все их можно удалить при правильной установке

На что обратить внимание перед началом работ

Следует отметить, что большинство столешниц изготовлено из горючих материалов.

можно перечислить следующие типы поверхностей, обладающих этим недостатком:

• пластиковые панели;
• полотна, необходимые для создания натяжных потолков;
• панели, для производства которых использовался МДФ.

Поэтому не стоит забывать о пожарной безопасности. При установке кабелей убедитесь, что они надежно подключены.

Используйте термостойкие нити, которые не горят. Особенно это актуально, если вы устанавливаете не светодиоды, а обычные галогенные лампы или лампы накаливания. Дело в том, что они сильно нагревают пространство вокруг себя. Нитки должны быть термостойкими. Если выбрать изделие, не соответствующее указанным выше требованиям, изоляция может быть разрушена. Это часто приводит к коротким замыканиям и пожарам.

Покупая лампы в магазине, обращайте внимание на их мощность. Чем он больше, тем интенсивнее будет прогрев прядей. Обязательно учтите это при проектировании вашей системы освещения.

Как выбрать провод

Промышленные предприятия поставляют на рынок проволоку нескольких марок, но необходимо найти продукты, тесно связанные с безопасностью.

Купите нить со следующими характеристиками:

• устойчивость к высоким температурам;
• негорючесть.

Хорошо зарекомендовала себя резьба РКГМ, эта марка востребована у специалистов. Медная проволока термостойкая. Изделие имеет два слоя утеплителя. Нить не горит, жаропрочная. Наружный слой утеплителя представляет собой обмотку из окрашенного стекловолокна, а для изготовления внутреннего использовалась силиконовая резина. Это позволило придать особую прочность внутреннему изоляционному слою.

Такой провод можно использовать при установке светильников в сауне или ванной, поскольку изделие отлично показало себя при температуре от -60 до +180 градусов Цельсия.

Инструменты и материалы

возможно подключение осветительных приборов с помощью специальных инструментов:

• провод питания, выключатель;
• подключение специальных элементов;
• изоляционный материал или термоусадочная трубка;
• плоскогубцы;
• дрель со специальной насадкой (когда потолок из гипсокартонных или фанерных панелей);
• рулетка.

Важно! Бытовые приборы в одной комнате работают в паре с одинаковыми. Это обеспечит более правильное освещение и поддержит общую концепцию.

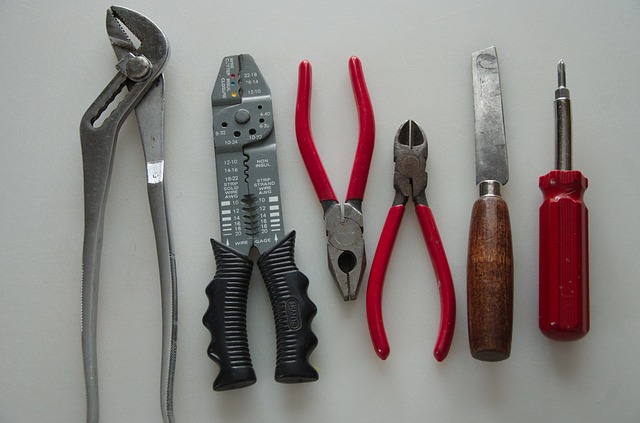

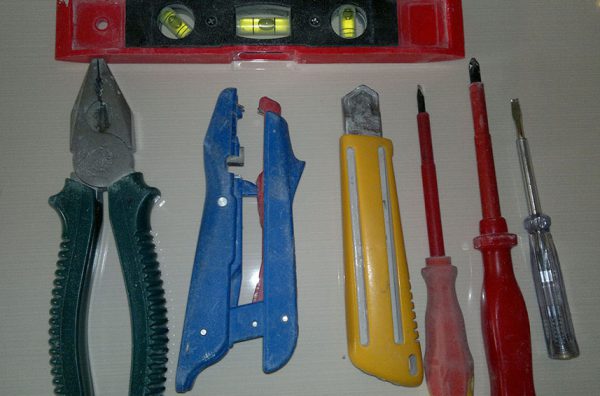

Инструменты для установки

Параллельный

Параллельное соединение устройств более практично и используется чаще, чем последовательное соединение. При реализации этого метода все источники света будут давать яркость, заявленную производителем. Единственный недостаток — повышенный расход проводника по сравнению с предыдущей версией.

Рекомендуется использовать ВВГ с кабелем 2х1,5 или 3х1,5. Эта маркировка означает, что два-три провода сечением 1,5 мм и кабель в целом имеют оболочку из ПВХ. Знак ng в маркировке означает, что кабель негорючий. В некоторых случаях используется кабель с дополнительной маркировкой «Is», что означает отсутствие сильного дымовыделения при розжиге.

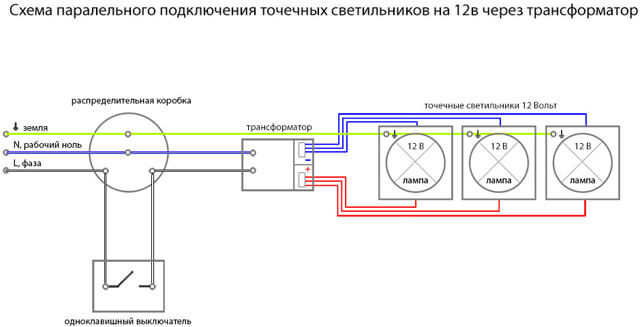

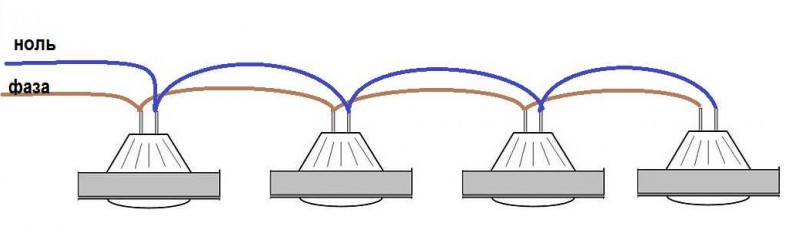

Параллельное подключение источников света в гирляндную цепь

Для подключения от распределительной коробки кабель пропускается через выключатель, который, в свою очередь, подключается к каждому приспособлению. После первой лампы нить обрезается и подается к следующей до тех пор, пока не будут исчерпаны все устройства. Такая схема гарантирует работу схемы даже при перегорании одной из ламп.

В помещениях, разделенных на несколько функциональных зон, устанавливаются две группы светильников. Обычно они подключаются к двухкнопочному переключателю. Тогда появляется возможность контролировать включение света, давая его там, где запланировано действие. В этом случае вам нужно будет проложить кабель отдельно от каждого ключа к определенной группе светильников. В целом принцип такой схемы ничем не отличается от описания в предыдущем абзаце.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать даже от пониженного напряжения до 12 В. Потом ставят светодиодные лампочки. Они будут подключены параллельно, питание будет осуществляться от трансформатора (преобразователя напряжения). Он расположен после переключателя; Напряжение на лампы подается с его выходов.

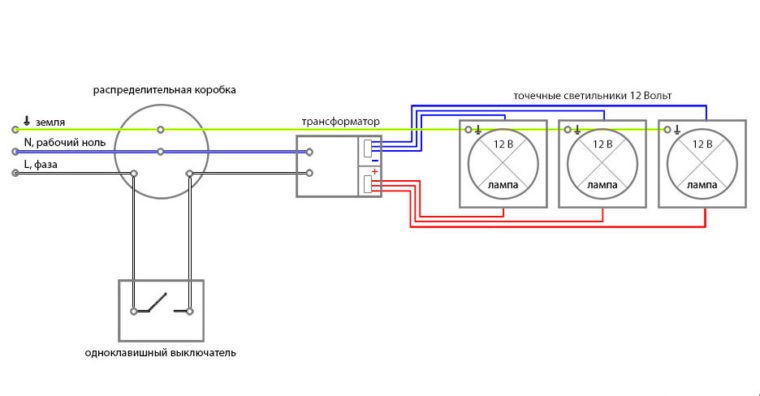

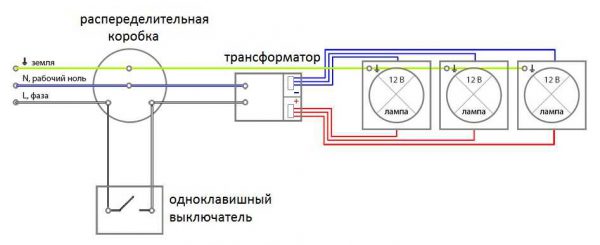

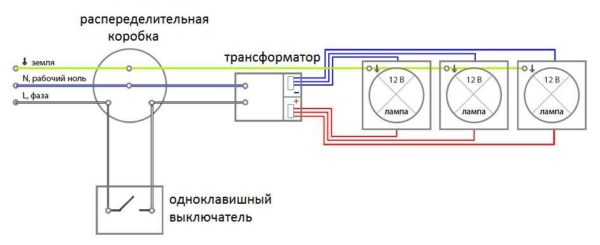

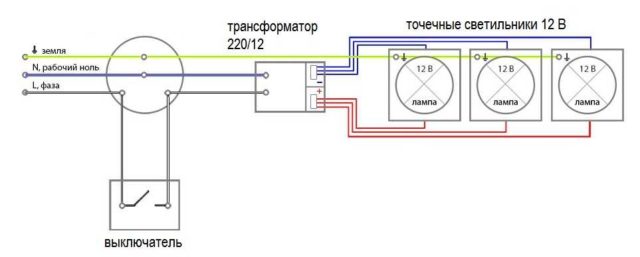

Схема подключения точечных светильников 12 В через общий трансформатор

В этом случае мощность трансформатора определяется как полная мощность подключенной к нему нагрузки с запасом 20-30%. Например, нужно установить 8 световых точек по 6 Вт каждая (это мощность светодиодных лампочек). Суммарная нагрузка 48Вт, берем запас 30% (чтобы транс не работал на максимальной мощности и длился дольше). Получается, что нужно искать преобразователь напряжения мощностью не менее 62,4 Вт.

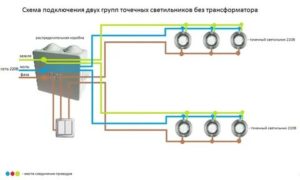

Если вы хотите разделить источники света на несколько групп, вам понадобится несколько трансформаторов, по одному на каждую группу. Также вам понадобится многопозиционный переключатель (или больше, чем у обычных).

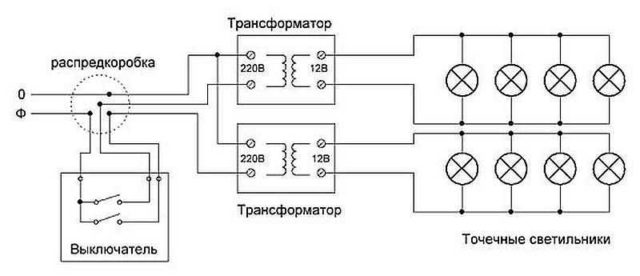

Подключение приборов на 12 В через двойной переключатель

Обе эти схемы имеют недостаток: при выходе из строя адаптера выйдет из строя одна лопасть в сборе или даже все. При желании можно подключить точечные светильники на 12 вольт в целях повышения их надежности. Для этого на каждый источник света устанавливается отдельный трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации существует практически идеальная схема подключения ламп на 12 вольт — с трансформатором на каждый осветительный элемент.

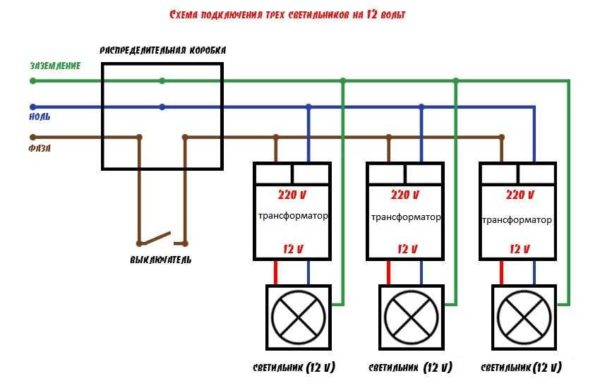

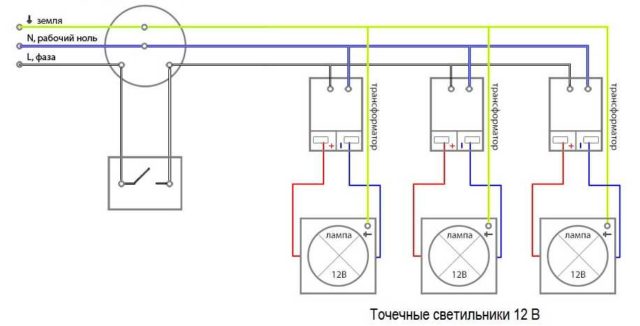

Схема подключения точечных светильников 12 В с персональным трансформатором

В этом случае трансформаторы подключаются параллельно, а сами лампы подключаются к их выводам. Этот способ более дорогой. Но если выходит из строя трансформатор, то не загорается только одна лампа и проблем с определением места повреждения нет.

Выбор сечения проводов

Когда подается низкое напряжение, ток к приборам велик, и потеря длины будет значительной. Поэтому для подключения точечных светильников 12В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, проложенного к каждому прибору, и потребляемый ток.

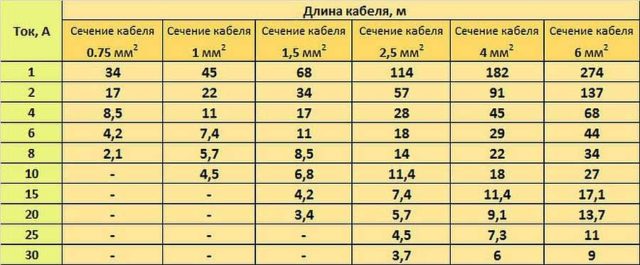

Таблица определения сечения кабеля при подключении точечных светильников 12 В

Сила тока можно рассчитать: разделив мощность на напряжение. Например, мы подключаем четыре точечных светильника со светодиодными лампами мощностью 7 Вт. Напряжение — 12 В. Суммарная мощность — 4 * 7 = 28 Вт. Сила тока — 28 Вт / 12 В = 2,3 А. В таблице берем ближайшее наибольшее значение из сила тока. В данном случае он составляет 4 А. При длине линии до 8,5 метров можно использовать медный кабель сечением 0,75 мм2. Столь малое сечение получается исключительно за счет малой мощности светодиодных ламп. При использовании линейок, галогенных или ламп накаливания сечение будет намного больше, так как токи значительно увеличиваются.

Этот метод расчета размера провода подходит для последовательного подключения трансформатора. При использовании ray для каждой лампы необходимо выполнить одни и те же действия.

Схемы подключения к 220 В

Некоторые прожекторы питаются от сети 12 В. В этом случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество рекламных роликов, работающих от промышленной сети 220 В. В какой-то степени первые считаются более безопасными, но установка и подключение вторых намного проще.

Последовательное подключение

Самая простая в реализации схема, требующая минимального количества материалов. Точки соединяются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникать перебои со свечением, а при выходе из строя одной лампы цепь разомкнется, а остальные перестанут работать. Чтобы восстановить работоспособность цепочки, вам придется разобрать ее и проверить каждую точку отдельно.

Для реализации необходимо соединить одну фазу от одной лампы к другой и подключить нулевой провод к последней. Фаза предварительно запитана на выключатель, что гарантирует его работоспособность.

Если вы хотите подключить тройную проводку, заземляющий провод необходимо подключить к каждому прибору, найдя соответствующие клеммы. Заземление можно организовать через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Есть зависимость: чем больше точек подключено, тем больше затраты на организацию освещения и время на это. Однако при отдельном подключении каждой лампы они будут светить с той же силой, которая заявлена ​​по паспорту. Поэтому, несмотря на трудности, нынешний метод считается наиболее востребованным и распространенным.

Параллельное подключение осуществляется двумя способами:

1. Метод со спицами: у каждого приспособления есть отдельная пара проводов.
2. Последовательное соединение: два провода поочередно подключаются к светильникам, а затем получают питание от выхода.

Лучевое

Подход является наиболее сложным, поскольку для одного устройства требуется собственный кабель. Преимущество — высокая надежность. В случае поломки перестанет гореть только поврежденное место. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните его к центру комнаты. Закрепите разными элементами, отсюда извлеките отдельные части для каждой выемки.

Обратите внимание на безопасность, так как несколько ниток расходятся из одной точки. Если выбран одножильный кабель и подключено ограниченное количество точек, разводка выполняется методом скрутки с опрессовкой плоскогубцами и дополнительной пайкой

Связь будет постоянной. Другой вариант более простой: каждый проводник должен иметь разъемы, которые вставляются в прорезь клеммной колодки.

Шлейфное подключение

Кабель начинается от распределительной коробки и подключается к первому устройству. Далее нужно взять кусок другого провода и подключить его к выходу устройства, а другой конец подключить к следующей точке. Повторите шаги для всех точек, пока цепь не будет подключена.

Приборы будут работать от выключателя. Если необходимо разделить их на две группы, подключение следует производить через двухкнопочный переключатель. Схема немного усложняется увеличением количества кабелей. Возможна установка выключателя света.

Поэтапная инструкция

Все современные лампы имеют три провода — фазный, нулевой и заземляющий. Если в квартире соответствующая разводка, сложностей с подключением не возникнет. Если есть только одна фаза работы и ноль, когда нет возможности поменять проводку, придется действовать иначе. Лампа может быть установлена ​​путем подключения через фазу и ноль, прерванные переключателем, соблюдая маркировку.

Выбор места подключения настенного светильника

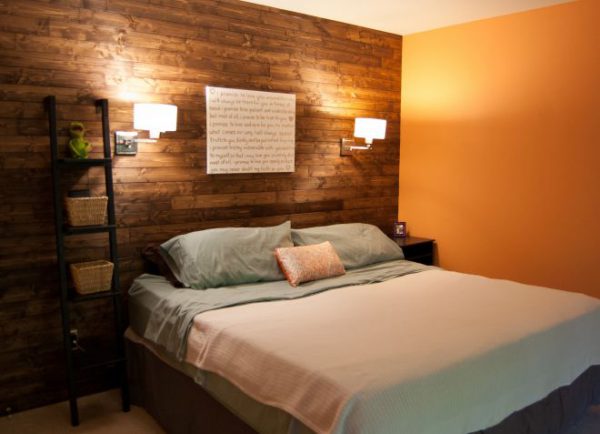

Обычно бра ставят в спальне у изголовья кровати. Для маленького достаточно прибора. Если кровать внушительных размеров, оптимально с каждой стороны смонтировать светильник. В детской комнате бра обычно ставят так, чтобы яркий свет не мешал малышу. Хорошее решение — повесить над стулом лампу, чтобы вы могли почитать ребенку книгу перед сном. Для детей постарше над кроватью ставится лампа.

Настенные светильники можно использовать как основной источник света в ванной или прихожей. В таких помещениях их монтируют симметрично по обеим стенам или освещается территория вокруг зеркала. Для ванной вам понадобится водонепроницаемый светильник.

Подготовка к монтажным работам

Перед самостоятельной работой сразу подготавливаются необходимые инструменты и приспособления. Вам обязательно понадобится электродрель с дрелью, которая подбирается исходя из материала стен. Для бетона: не используйте сверла по дереву и наоборот.

Также для работы понадобятся:

• отвертка;
• индикаторная отвертка;
• плоскогубцы;
• карандаш;
• острый нож.

Установка

Для подключения аппликации необходимо выполнить следующую пошаговую инструкцию:

1. Отключить автомат необходимо для обесточивания комнаты или всей квартиры в зависимости от типа монтажа проводки.
2. С помощью индикаторной отвертки убедитесь, что на контактах нет напряжения.
3. Прикрепите крышку настенного светильника к будущему месту установки, которое уже размечено на стене. Обозначьте карандашом отверстия, в которые будут устанавливаться крепежи.

1. Просверлите отверстия по меткам. Можно заранее аккуратно обрезать обои, чтобы не оторвать их дрелью.
2. Закрепите обои дюбелями к стене.
3. Острым ножом удалите с каждой жилы 0,5 см изоляции.
4. Соедините провода между собой по выбранной схеме подключения, обычно стандартной.
5. Закрепите корпус аппликации соответствующими болтами, поставляемыми в комплекте с прибором. Прикрепите абажур, если есть.

Далее в прибор вкручивают лампочку и включают машинки. Как видите, установить бра можно своими руками, приглашать для этого электрика не обязательно.

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель от переключателя подводится к преобразователю, а с выхода преобразователя идет к лампам.

С трансформатором 12 В

Если точечных светильников много, их предпочитают подключать на два ключа. В этом случае вам понадобятся два трансформатора (блок питания, адаптер). Схема выглядит не намного сложнее — веток две. При желании можно найти переключатели на три клавиши или поставить рядом с ними несколько. Но если вам нужно изменить освещение в широком диапазоне, лучше поставить диммер.

Схема подключения точечных светильников к двухкнопочному переключателю

Как вы понимаете, схемы отличаются только наличием или отсутствием трансформатора. Тогда остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Для нормальной работы освещения мощность водителя должна быть на 15-20% больше, чем у всех подключенных к нему потребителей. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которых будут установлены лампы накаливания мощностью 40 Вт. Суммарная мощность всех ламп составит 320 Вт. Требуется трансформатор на 380-400 Вт.

С трансформатором на каждой ветке

понятно, что чем больше источников света вы подключите, тем мощнее будет преобразователь. Но с увеличением мощности растет цена и размер устройства. Кроме того, бывает трудно найти мощные трансформаторы. Плюс: большой и тяжелый ящик бывает сложно спрятать. Поэтому в этом случае разделяется большая группа ламп, и каждая оснащается своим преобразователем, но меньшей мощности (как подключить точечные светильники в этом случае вы можете увидеть на схеме выше).

Технические характеристики точечного освещения

• важно использовать однотипные светильники для определенных контуров освещения.
• Мощные светильники мощностью более 40 Вт могут повредить натяжной потолок.
• Для вариантов потолка из пластика рекомендуется выбирать более противопожарную проводку, чем потолки из гипсокартона.
• В обязательном порядке проволока для освещения должна быть плетеной, мягкой и гибкой.
• Периодически проверяйте затяжку, затяжку стопорных болтов крепления проводки.

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения понадобится понижающий трансформатор и устройство, стабилизирующее ток (он может состоять из конденсатора, резистора, диодного моста). Устройства заводского изготовления более надежны и продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки устройств. Его мощность должна быть на 20% больше, чем общая мощность лампы (ламп). Ошибиться с выбором сложно, так как самые известные производители указывают на упаковке емкость. Очень важно оценить условия на месте установки этого оборудования. Например, для ванной необходимо приобрести драйвер, устойчивый к повышенной влажности.

Схемы подключения такие же, как в сети 220 В. Первый — это смонтированный и подключенный трансформатор, и от него протянуты провода к лампам.

Чаще всего точечные светильники используют в натяжных потолках. Это встраиваемые модели с драйвером и разъемом. Кабель в потолочной конструкции прокладывается заранее.

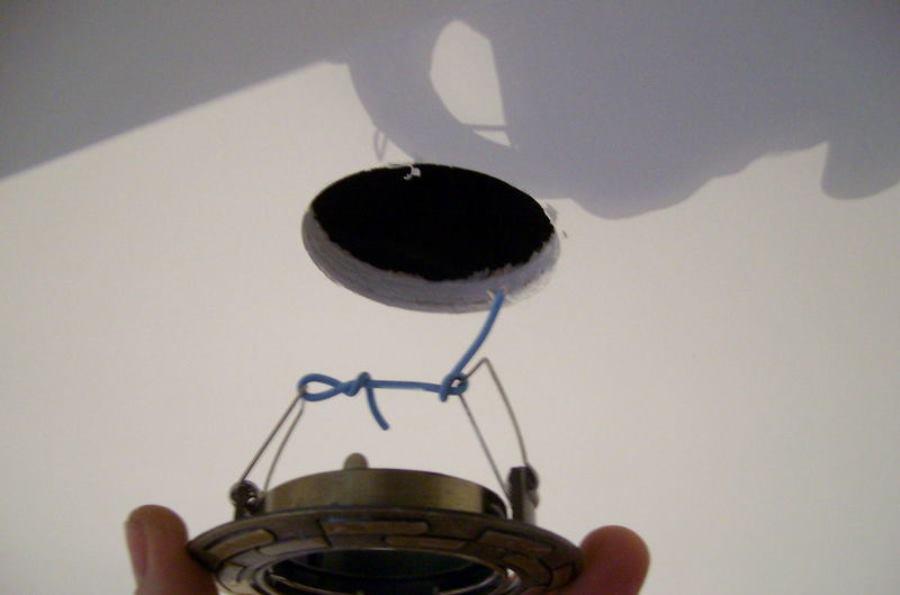

В месте установки светильника просверливается отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, закрывающие клеммы. Провода подключаются по схеме на корпусе. Для кабеля предусмотрены две клеммы, остальные (обычно с другой стороны) для ламп. Сначала подключаются провода кабеля (точное соблюдение полярности не требуется, так как ток от сети переменный). С другой стороны, провода светильника (или нескольких светильников, если драйвер предназначен для этого) подключаются).

Далее ставятся крышки трансформатора, прибор скрывается в отверстии, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается защелка, устанавливается лампочка, фиксируется защелкой.

Как установить споты своими руками

установить светильники в подвесной потолок очень просто.

Шаг 1. Необходимо проложить электрические кабели в тех местах, где будет размещаться техника. И это тоже нужно сделать перед установкой потолка.

Шаг 2. После завершения этого шага займитесь отверстиями. Вырежьте их в потолок. Лучше всего для этого использовать дисковую пилу. Затем подключите провода и вставьте осветительные приборы, затянув зажимы и подняв их вверх. Когда вы вставите их в отверстия, защелки должны освободиться. Это будет надежно удерживать светильник на месте.

Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно обращаться не так, как со стандартными лампами накаливания. Сначала установите штекерные разъемы, а затем вставьте лампы в светильники. Для крепления используйте стопорные кольца; производители интегрируют их с каждым набором осветительных приборов.

Шаг 4. Не забывайте о защите, работайте в текстильных перчатках. Не рекомендуется прикасаться к стеклу галогенных ламп голыми руками, так как изделия могут преждевременно потерять работоспособность.

Как сделать разметку

Поскольку внутри у вас будут все точечные пятна, неудивительно, что угол освещения комнаты ограничен. У лампы достигает 30 градусов, затем на небольшом расстоянии свет рассеивается. Чтобы не было теней и комната была залита ярким светом, расположите осветительные приборы так, чтобы потоки света пересекались. Этот трюк обеспечит равномерное освещение комнаты. Например, в одной комнате потолки стандартной высоты, поэтому от края стены следует отступать на 60 сантиметров. Расположите точки друг от друга на расстоянии 1 м.

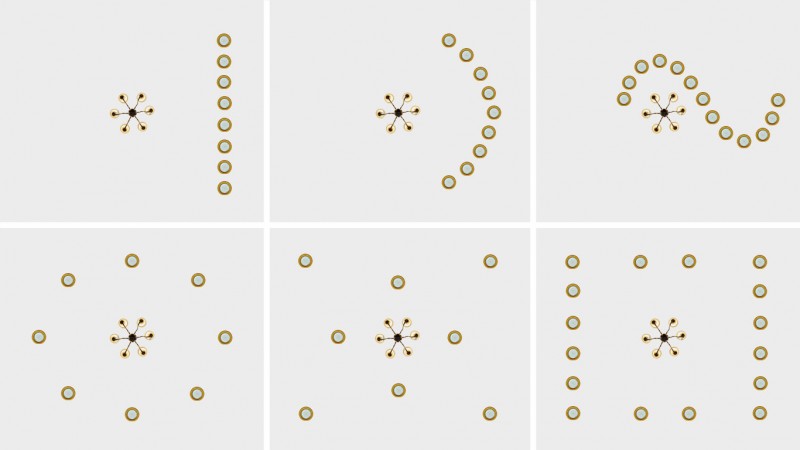

Популярные варианты расположения точечных светильников

Нанесите отметки перед началом работы. Их легко сделать, используя кусочки малярного скотча. Отрежьте две небольшие полоски и приклейте их крест-накрест в том месте, где вы будете устанавливать лампу. Повторите действие, количество наклеек должно соответствовать количеству ламп.

Когда вы закончите разметку, посмотрите на расположение этикеток. Сделать это нужно после того, как кресты будут равномерно распределены на потолке. Возьмите рулетку и измерьте расстояние между соседними отметками. При необходимости внесите исправления.

Как сделать отверстия под споты

Чтобы просверлить отверстия, подготовьте следующие инструменты.

1. Возьмите электродрель. В противном случае используйте обычную отвертку.

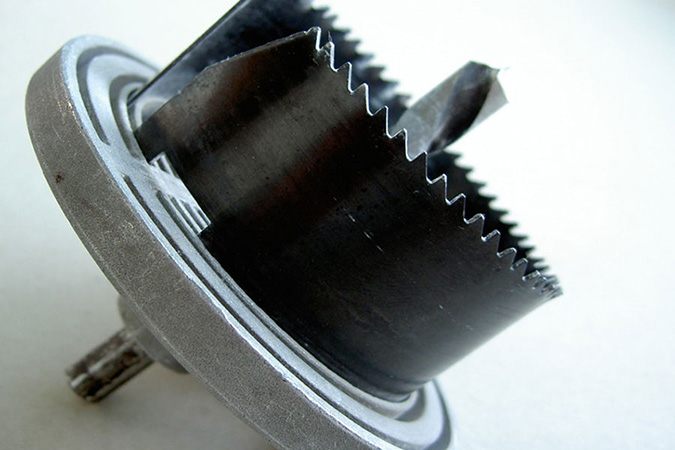

2. Приготовьте венок, он должен быть деревянным. Ориентируйтесь на диаметр пятна, обычно он составляет 6,8 сантиметра.

Вставляем корону в прибор, вырезаем ею отверстия. Если короны нет, круги будет сложнее сделать. В этом случае купите сверло по дереву или металлу. Также вам понадобится канцелярский нож.

Венок из гипсокартона

Нарисуйте круг необходимого диаметра. Он должен быть немного меньше диаметра внешней стороны светильника, чтобы лампа не попала внутрь. Просверлите отверстие тонким сверлом. С помощью универсального ножа удалите заусенцы с поверхности материала. Когда все дырочки готовы, можно переходить к следующему этапу.

Особенности монтажа

Чтобы правильно подключить точечные светильники, нужно не просто подобрать правильную схему. Необходимо соблюдать определенную последовательность действий, которая зависит от типа потолка.

Достаточно подключить несколько точечных светильников и у вас красивый интерьер

В натяжные потолки

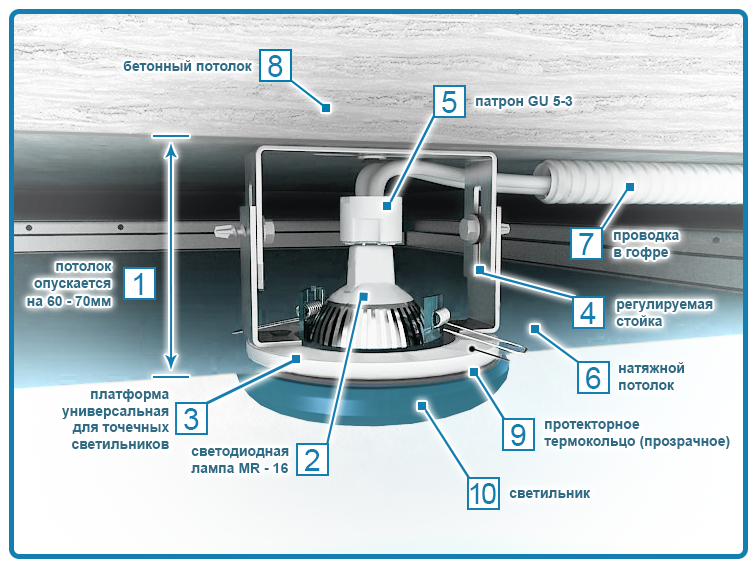

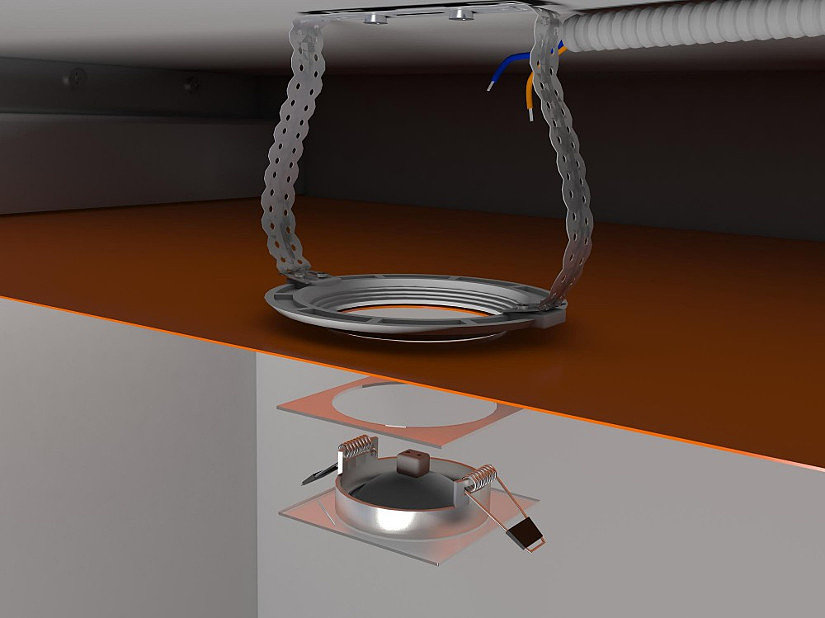

Точечные светильники обычно устанавливают при натяжных или натяжных потолках. Если потолки натяжные, то заранее прокладываются все провода. Их крепят к потолку без подключения к электрической сети, лампы устанавливают и закрепляют на подвесах, к ним подключают провода и проверяют работу.

Подготовлен к установке натяжных потолков

Перед установкой натяжных потолков выключите питание, снимите лампы и снимите все детали, которые могут сильно нагреваться. После установки натяжных потолков в материале просверливаются отверстия (лампы видны или ощущаются наощупь), устанавливаются уплотнительные кольца, а затем собираются лампы.

В потолки из гипсокартона

Если потолок гипсокартонный, можно действовать по той же схеме, но крепление светильников необходимо производить после того, как потолок залит. То есть для разъединения проводки оставьте свободные концы проводки. Чтобы не возникло проблем с определением расположения осветительных приборов, нужно составить подробный план с указанием точных расстояний от стен и между ними. По этому плану делаются разметки и просверливаются отверстия сверлом с коронкой соответствующего размера. Так как небольшие перемещения — несколько сантиметров — можно, при обрезке кабеля оставить запас в 15-20 см. Этого будет вполне достаточно (но не забывайте, что провода крепятся к основному потолку и должны выходить 7- На 10 см выше уровня гипсокартона. Если концы слишком длинные, их всегда можно укоротить, а вот удлинение — большое дело.

Если вам нужно установить конвертер

Есть второй способ подключения точечных светильников к гипсокартонному потолку. Применяется, если источников света мало — четыре-шесть штук. Вся установка точечных светильников вместе с разводкой проводится после того, как работы с потолком будут завершены. Перед началом установки кабель (и) распределительной коробки вставляется выше уровня потолка. После окончания работ по шпатлевке и шлифовке делаются разметки, просверливаются отверстия. Через них продевается трос, выбивая концы. После этого монтируются сами лампы.

Все просто, но этот способ нельзя назвать правильным — кабели просто лежат на гипсокартоне, что уж точно не соответствует нормам пожарной безопасности. На это еще можно закрыть глаза, если пол бетонный, кабель считается негорючим, сечение провода не маленькое, соединение проводов выполнено правильно.

Если полы деревянные, ПУЭ требует укладки в негорючих цельнометаллических лотках (кабельных каналах) или металлических трубах. Монтировать такую ​​проводку можно только перед началом работ на потолке. Очень нежелательно нарушать правила монтажа: дрова, электричество, выработка тепла на работе . не самое безопасное сочетание.

Как подключить приборы освещения на 12 Вольт

Решая, как подключить потолочные светильники, используются аналогичные схемы, разница заключается в следующем: кабель от распределительной коробки идет на выключатель, затем — на преобразователь, а с его выхода подводится к лампам.

При установке большого количества точечных светильников рекомендуется разделить их на две группы и подключить к выключателю с двумя кнопками. Так как в результате получается две ветви, необходимо взять два устройства для снижения напряжения. Вы можете использовать переключатели с тремя ключами или установить несколько одиночных ключей. Широкий спектр освещения выполняется с помощью диммера.

Отличительной особенностью перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный светильник на потолке, не отличается.

Как подключить точечные светильники

Промышленность выпускает точечные светильники на 220 и 12 вольт. Если лампы на напряжение 220 В подключаются непосредственно к линии питания напряжением 220 В, то лампы на напряжение 12 В подключаются через понижающий трансформатор. В остальном разницы нет.

Светильники на 220 V

Использование встраиваемых светильников обеспечивает равномерное освещение.

Кроме того, можно выбрать красивое размещение точечных светильников на потолке

Благодаря развитию новых технологий были разработаны подключенные к сети осветительные приборы без понижающих трансформаторов, что значительно упростило использование точечных светильников. Поэтому в основном используются осветительные приборы на 220В, хотя в некоторых случаях для безопасности лучше использовать понижающий трансформатор.

Варианты подключения: последовательное подключение

Данная схема переключения предполагает последовательное включение точечных светильников (в форме гирлянды).

Помимо преимущества схемы, которое связано с минимальным количеством проводников, такой вариант подключения имеет существенный недостаток.

Дело в том, что последовательно соединенные лампы не загорятся на полную мощность, и чем больше ламп будет включено, тем слабее будет их свет.

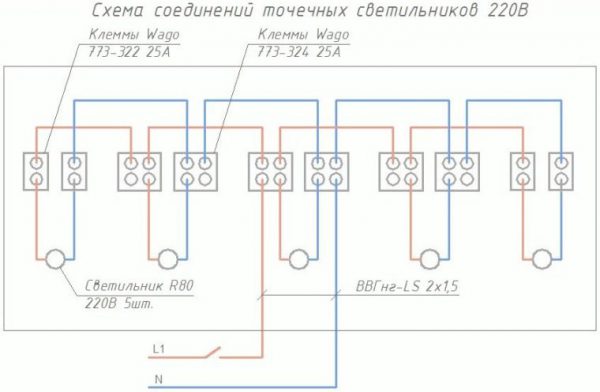

Схема последовательного подключения точечных светильников

Схема простая, так как ко всем светильникам фаза подключена последовательно, а к последнему приложен нулевой (нейтральный) потенциал. На практике такая схема подключения применяется редко.

Кабели для точек последовательного подключения

На рисунке ниже изображена аналогичная схема, на которой отмечены распределительная коробка и автоматический выключатель.

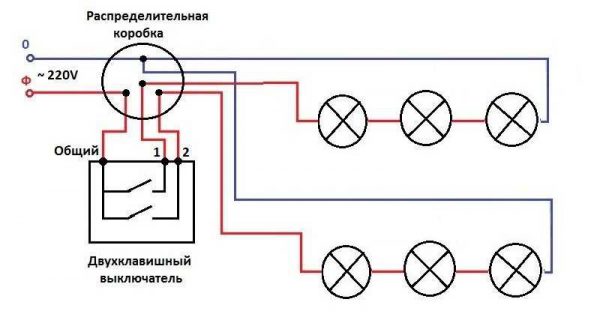

Схема последовательного подключения точечных светильников к двухкнопочному переключателю (двойной

очень важно, чтобы фазный провод был подключен к светильникам через выключатель, а нулевой провод к последнему приспособлению по схеме. Это очень важно с точки зрения безопасности.

В случае использования трехжильных кабелей, когда используется защитный (заземляющий) провод, этот провод подключается к корпусу светильника, если это предусмотрено конструкцией светильника.

Реализация этого варианта подключения более приемлема с обычным проводом без двойной изоляции, так как один провод требует нескольких разрывов, а второй провод не требует разрывов. Как уже было сказано выше, на практике такой вариант подключения практически не используется.

Параллельное подключение

Параллельное подключение осветительных приборов

Эта схема подключения является наиболее распространенной, хотя для ее создания необходимо использовать несколько проводов, хотя и не всегда.

Но такой вариант зажигания позволяет получить равномерное свечение всех ламп. Как правило, подключают приборы негорючим кабелем, например ВВГ, сечением 1,5 или 2,5 кв. Мм.

можно использовать трехжильный кабель, если в цепи освещения предусмотрено защитное заземление.

Способы реализации

Подобная схема переключения может быть реализована двумя способами:

• Балочное соединение, когда к каждому из приборов подключается отдельная пара проводов.
• Гирляндное соединение, при котором каждый светильник вставляется поочередно пара проводов Два способа параллельного подключения точечных светильников

Лучевая схема включения

При такой схеме подключения каждый точечный светильник подключается отдельным отрезком провода. Этот вариант хоть и дороже с экономической точки зрения, но более надежен, так как уменьшается количество стыков (скручивания, стыков, сварных швов и т.д.). Если в группу входит много светильников, то нужно искать лучший вариант.

В этом случае лучше протянуть провод до середины потолка, а затем от этой точки подключить отдельный светильник (каждый). Этот вариант дешевле, но не лишен недостатков, так как необходимо одновременно подключить несколько проводов в одном месте, что снижает надежность.

Также точка подключения находится в труднодоступном месте, что делает неисправность цепи.

На рисунке видно, что провода выходят из каждого светильника из одной точки (обычно из распределительной коробки или панели освещения). Поскольку точка подключения находится в доступном месте, схема подключения более надежна, тем более что она ремонтопригодна.

Чтобы соединение было надежным, провода лучше обжать (скрутить), а потом спаять. Надежно, но непрактично, так как соединение неразъемное.

Оптимальный вариант — использовать специальные разъемы в виде клеммников, причем нужно выбирать разъемы, которые рассчитаны на соединение определенного количества проводников.

Параллельное подключение — кабель для каждого устройства

Есть как безвинтовые, так и безвинтовые разъемы, они не такие уж и дорогие, но их надежность на должном уровне.

Самое главное — правильно рассчитать нагрузку, а также ток, протекающий через контакты.

Если он не подключен к резерву мощности, контакты из-за нагрева могут выйти из строя, что может привести к аварийным режимам работы.

Вот как можно использовать винтовые клеммы

Метод применяется редко, особенно при больших токах нагрузки, тем более что обеспечить надежный контакт в точках соединения нескольких проводников одновременно не так-то просто.

Точечные светильники на 12 V

Схемы подключения точечных светильников на двенадцать вольт практически идентичны, за исключением того, что перед лампами установлен понижающий трансформатор (преобразователь напряжения), который питается от сети 220 В.

С трансформатором 12 В

допускается подключать к каждому трансформатору (преобразователю напряжения) N количество ламп, что необходимо учитывать при реализации различных схем подключения. Лучше не выходить за рамки дозволенного и не перегружать эти устройства, а наоборот подключать с запасом, не завышая нагрузки.

Схема подключения точечных светильников к двухкнопочному переключателю

Если изучить эти схемы более подробно, они отличаются только наличием или отсутствием аппаратной части, такой как понижающий трансформатор или преобразователь напряжения.

Трансформаторы и преобразователи напряжения

Можно смело сказать, что трансформаторы в цепях управления или преобразователи напряжения — это основные электрические устройства, без которых прожекторы на 12 В работать не будут. Очень важно, чтобы мощность этих устройств была на 20 процентов больше мощности нагрузки.

Расчеты производятся довольно просто: для этого складываются мощности всех лампочек, которые планируется подключить через трансформатор или преобразователь. Например, нужно подключить 8 лампочек (точечных светильников) по 30 Вт каждая. Путем умножения определяется общая мощность: 240 ватт плюс еще 20 процентов запаса дают в сумме около 300 ватт.

Этого запаса хватает для надежной и длительной работы схемы.

С трансформатором на каждой ветке

Сразу стоит сказать, что не стоит увлекаться установкой мощных трансформаторов или преобразователей напряжения, так как их размер усложняет процесс установки. Кроме того, их стоимость может быть непомерно высокой. Лучше разделить освещение на группы, установив оборудование меньшей мощности и меньшего размера.

Точечные светильники в натяжных потолках

Довольно часто натяжные потолки монтируют с использованием точечного освещения. Перед тем, как приступить к установке потолка, необходимо заранее выполнить все подготовительные работы, в которые входит и установка самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.

Монтаж таких натяжных потолков осуществляется при отключенной цепи, при этом сняты осветительные лампы, а также детали, опасающиеся высоких температур. Как правило, натяжные потолки монтируют специалисты, также вырезают в потолке все необходимые отверстия, а также устанавливают дополнительные элементы.

Читайте также: Средства для мытья натяжных потолков матовых в домашних условиях
