Дымоход в бане через крышу: как вывести трубу через потолок

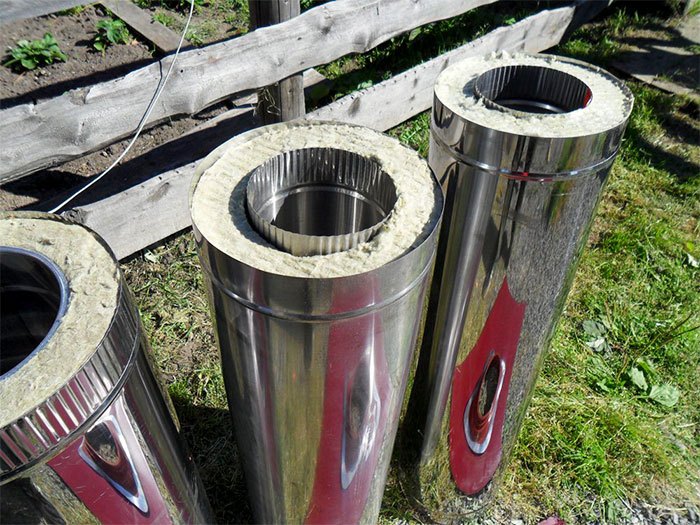

Достоинства и недостатки сэндвич-дымоходов

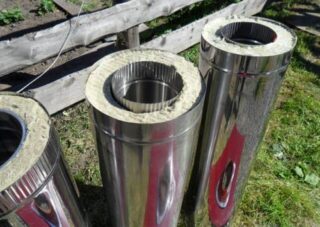

Двухконтурная конструкция. Форма цилиндрическая.

Между внутренним и внешним контуром находится слой теплоизоляции.

Они обслуживали (по желанию):

• базальтовое волокно;
• вермикулит;
• минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от конденсата во внутренней полости.

Чтобы собрать дымоход в одно целое, отрезки трубы длиной 1 м вставляются друг в друга.

Внутренний модуль изготовлен из прочной закаленной нержавеющей стали.

Дымоход из сэндвич-труб подходит для использования в каминах, угольных печах, дровяных печах, в газовом котле, в качестве вытяжки для газового водонагревателя.

Среди основных достоинств конструкции:

1. Собрать бутерброд несложно. Узкий конец отрезков трубы вставляется в широкий, стыки проходят герметиком.
2. Нет необходимости заливать массивное основание под устройство печи.
3. Подлежит ремонту. Поврежденные секции можно заменить, не разбирая всю трубу.
4. Небольшой вес деталей ускоряет сборку.
5. С установкой справится даже новичок. Нет необходимости приобретать специальные инструменты или оборудование.
6. В такой трубе не застаивается конденсат, не образуются сажевые пробки.

Из недостатков пользователи выделяют небольшой срок службы — до 15 лет, когда кирпичные камины могут служить десятилетиями. Кроме того, из-за частых перепадов температуры детали поддаются сжатию и расширению, а значит, могут потерять герметичность.

Какой материал выбрать

Кладка камина в деревянной ванне

Для изготовления каминов используются заводские и самодельные элементы.

Правила устройства дымоходов и требования к микроклимату помещений описаны в Своде правил 60.13330 от 2016 года. Название методического документа — «Отопление, вентиляция и кондиционирование».

Кодекс устанавливает стандарты строительства печного отопления только для мест с постоянным пребыванием людей, однако игнорировать нормы в редко посещаемых санузлах не рекомендуется. Несоблюдение этого может привести к травме или возгоранию.

Популярными материалами для изготовления каминов являются: асбестоцементные изделия, черные металлы, кирпич, керамические трубы, нержавеющая сталь. Экзотический вариант стеклянных каминов.

СНиП 41-01-2003 допускает использование для изготовления труб сэндвич-элементов из жаропрочного бетона, огнеупорного кирпича, асбестоцемента или нержавеющей стали.

Установка дымоходов из других материалов нарушает требования СНиП, и собственник здания будет признан виновным в нанесении ущерба.

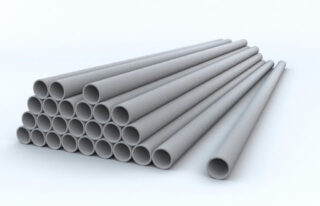

Асбестоцемент

Для дымохода можно использовать асбестоцементные трубы

Основным положительным моментом асбоцементных труб является их невысокая стоимость.

Трубы производятся только на производственных линиях; продукция отличается точными геометрическими размерами и качественным составом сырья.

В качестве дополнительных элементов промышленность производит только прямые стыки, что затрудняет изготовление отводов.

Для распила используйте ножовку по металлу или болгарку с отрезным кругом по камню — так проще установить печь для ванной с камином своими руками.

Возможные варианты использования:

• прямые вертикальные участки внутреннего дымохода;
• вертикальные линии во внешних макетах.

Во втором случае асбестоцементная труба должна быть изолирована:

• обертывание рулонными материалами с последующей установкой защитных металлических крышек;
• каменная кладка.

Такие конструкции значительно увеличивают стоимость строительства, что сводит к минимуму экономию при покупке самой асбестовой трубы.

Чёрный металл

Металлический дымоход не очень безопасен — рекомендуется утеплять его утеплителем

Тонкие листы черного металла в процессе нагрева нагреваются, что может вызвать ожоги и возгорание. При этом железо быстро горит, а выделяющиеся газы могут вызвать отравление.

Не рекомендуется делать обычный железный камин даже в редко отапливаемой ванной. Через короткое время вам придется заменить всю конструкцию.

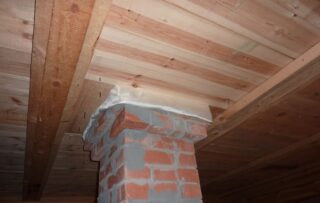

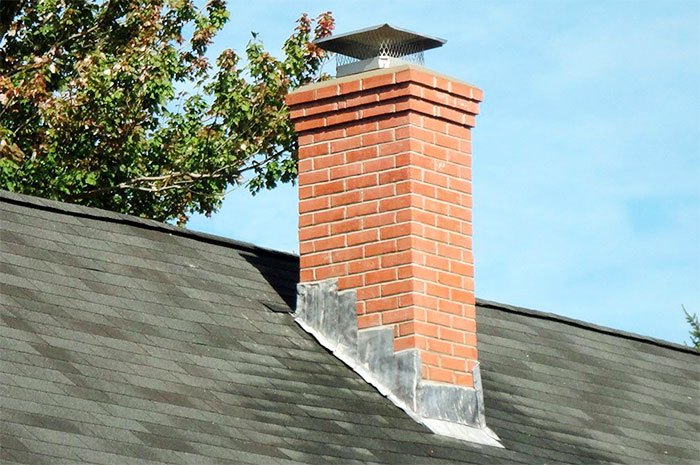

Кирпич

Каминные камины присущи капитальным постройкам.

Среди положительных свойств отмечены:

• низкая температура наружной стены, исключающая ожоги и пожары;
• привлекательный внешний вид;
• долгий срок службы благодаря большой толщине стенок и минимальному количеству конденсата.

У этих конструкций масса недостатков:

• потребуется строительство капитального фундамента;
• стены необходимо тщательно оштукатурить: сажа быстро оседает на шероховатых поверхностях, требуя частой очистки;
• труба долго нагревается, не отдавая тепло внутрь помещения, что приводит к увеличению расхода дров;
• строительство уличных каминов потребует навыков каменщика.

К тому же потребуются большие затраты на покупку стройматериала.

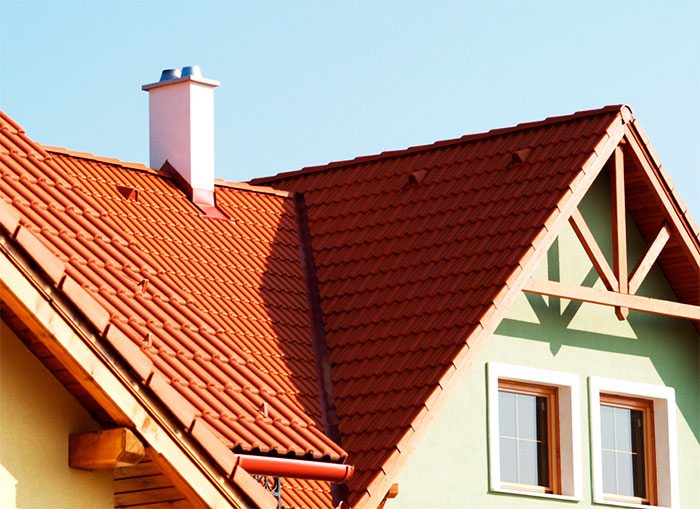

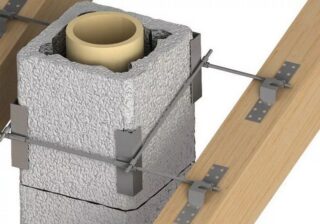

Керамика

Керамический камин

Керамические дымоходы следует воспринимать как маркетинговый трюк.

На самом деле, построить камин только из керамических труб не получится. Потребуется внешний защитный слой из кирпича или утеплителя.

Поэтому керамические детали используются в качестве каминных топок.

Среди достоинств такого конструктивного решения:

• гладкие внутренние стенки, на которых слабо задерживается сажа, что снижает частоту очистки:
• низкая теплопроводность способствует небольшому количеству конденсата, способствует более быстрому прогреву трубы и выходу печи на рабочий режим.

Похожим образом работают полимерные дымоходы, которые представляют собой не что иное, как футеровку в основной трубе.

Стекло

Стекло в дымоходах — экзотика, распространение которой ограничено из-за высокой цены.

Стеклянные трубки нельзя ставить на выходе из топки, требуется переход длиной около 1 метра от других материалов.

Сэндвич-элементы

Дымоход можно собрать из сэндвич-труб

Сборка трубы для ванной из сэндвич-элементов под силу любому строителю.

Сэндвич-трубы состоят из трех слоев: внешнего и внутреннего из нержавеющей стали, между которыми находится слой теплоизоляции. Элементы выпускаются различного диаметра, что позволяет подбирать изделия для печей разной мощности.

Для создания дымохода необходимой конфигурации приобретаются детали разной длины и дополнительные элементы — зола, уголки и загибы.

Материальные преимущества:

• пожаробезопасность, так как внешний слой не нагревается до опасной температуры;
• материал не выделяет вредных веществ;
• простая сборка;
• цена сопоставима с устройством изолированных труб в асбестоцементе;
• минимальное количество конденсата благодаря хорошей теплоизоляции;
• гладкие внутренние стены;
• привлекательный внешний вид;
• наличие сборных и пакетных разрезов.

При самостоятельной сборке следует обращать внимание на рекомендации производителя и опытных строителей.

Требования пожарной безопасности к дымоходам

Правила пожарной безопасности распространяются на дымоход любого типа (керамический, кирпичный, асбестоцементный или металлический).

Неправильное подключение может вызвать пожар. Это более опасно в деревянных каркасных домах.

важно учитывать, что в зависимости от того, какое устройство используется для отопления, требования к креплению дымохода различаются. Это связано с разной температурой сырья для горения:

1. В конденсационных устройствах, работающих на природном газе, рабочая температура составляет 80 градусов, максимальная температура — 120 градусов.
2. В газовой атмосфере рабочая температура составляет 120 градусов, этот предел — 200 градусов.
3. Печи для сауны могут разогреть температуру до 700 градусов.
4. Печи пузатые, устройство дымохода — от 350 до 650 градусов.
5. У дизельных агрегатов показатель составляет 250 градусов.

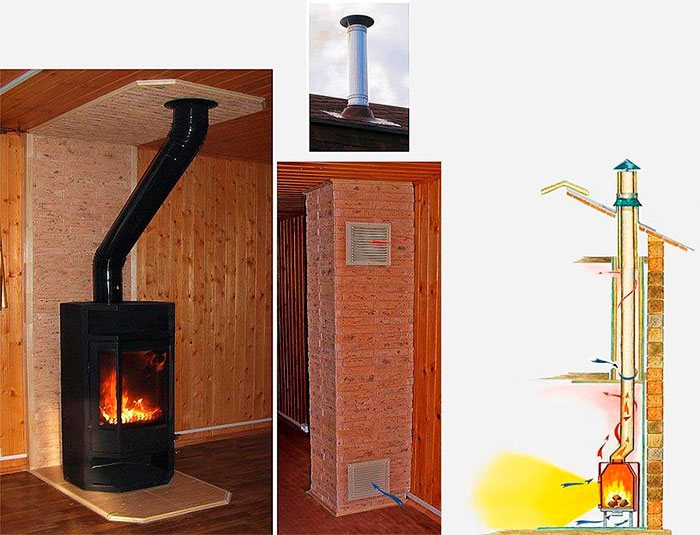

6. Для твердотопливных котлов на дровах — 300 градусов. При использовании угля — до 700 градусов.

Отметим, что температура дымовых газов на выходе из газового котла низкая, что связано со значительным КПД (КПД) — от 88 до 96%. Но образуется конденсат, который необходимо удалить.

Наиболее опасными для возгорания считаются трубопроводы в топках, котлах. Подробнее о требованиях и нормах действующих СНиП в отношении дымоходов можно узнать здесь: http://docs.cntd.ru/document/1200098833.

В конденсационных аппаратах с турбонаддувом необходимо делать коаксиальный дымоход. Это подразумевает двойную защиту, когда в трубке есть трубка. Запрещается использовать модульные сэндвич-конструкции.

Параметры, влияющие на выбор труб

При выборе трубы следует учитывать следующие параметры:

• внутренний раздел;
• высота дымохода.

Эти нюансы стоит учесть еще на этапе проектирования. Лучше, если рисунок сделает квалифицированный специалист.

Внутреннее сечение должно быть равно сечению входного канала топки. Для расчета необходимой длины дымохода также нужно соблюдать некоторые правила.

Вышеперечисленные параметры не менее важны при создании дымохода с достаточной тягой.

Технические характеристики труб

Это важные параметры при выборе элементов для конкретных условий монтажа. Безопасность и долговечность зависят от правильного определения необходимых деталей.

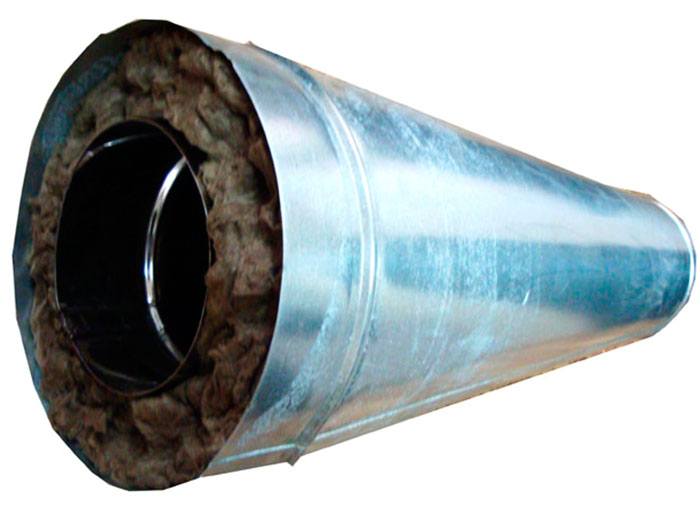

Диаметр

Большинство производителей котлов и других отопительных приборов прописывают оптимальный диаметр дымохода в инструкции по эксплуатации. Этот параметр зависит как от высоты застежки, так и от тягового усилия.

Когда в помещении нужно сделать переход от кирпичной кладки к сэндвич-модулям, диаметр рассчитывается следующим образом:

1. Дымоход на 1 кВт мощности — 8 кв.м, см. П.
2. В дровяных печах мощностью до 3,5 кВт 0,02 кв.м сечения равняется 160 мм в диаметре.
3. Если мощность печи более 5,2 кВт, диаметр увеличивается до 190 мм.
4. Имея мощность до 7 кВт на 0,038 кв.м, он имеет диаметр 220 мм.

запрещается диаметр дымохода быть меньше диаметра отводной трубы печи.

Толщина стенок

В газовых приборах он определяется диаметром изделия:

• при значении 130 — 450 мм толщина стенки 0,5 мм;
• диаметром 500 мм — 0,6 мм;
• с показателем выше 500 мм — 0,8 мм.

В твердотопливных котлах основным фактором, влияющим на выбор толщины стенки, является температура сгорания сырья.

• до 450 градусов достаточно 0,6 мм;
• более 450 градусов требуется 0,8 мм.

важно отметить, что такие котлы должны иметь неизолированную часть трубопровода, которая должна быть подключена к отводной трубе. Он изготовлен из куска жаропрочной нержавеющей стали. Толщина стенки — 0,8‒1 мм.

Снаружи оболочку дымохода принимают диаметром до 450 мм с толщиной стенки 0,5 мм, при толщине стенки более 500 мм — 0,6 мм.

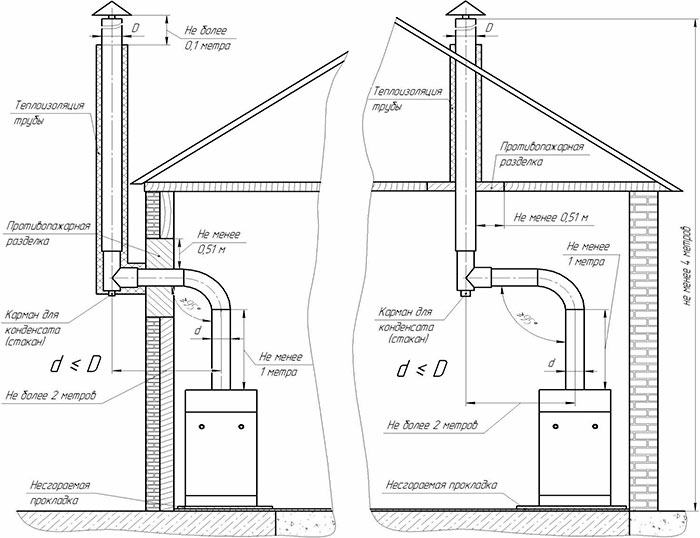

Высота

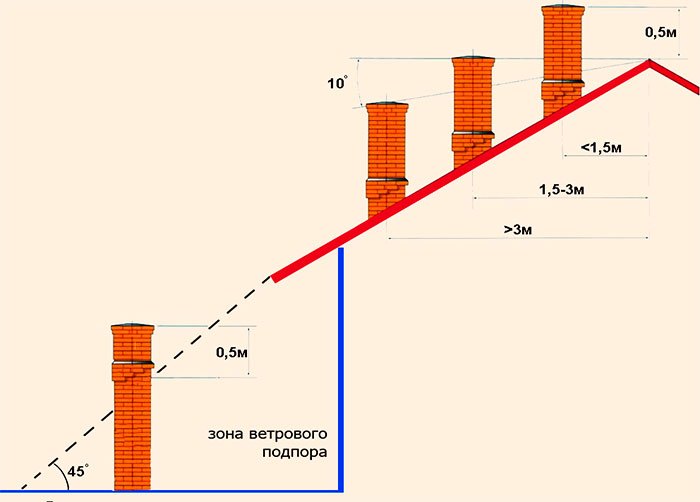

Высота дымохода относительно конька определяется исходя из трех параметров:

• СНиП 41-01-2003;
• строительный регламент СП 7.13130.2009;
• инструкция по эксплуатации производителя.

Рекомендации следующие:

1. Высота сэндвич-трубы 5 м.
2. Если кровельное покрытие выполнено из горючего материала, трубу делают на 1 — 1,5 м выше конька.
3. На негорючей кровле (гофрокартон) его можно размещать на высоте 0,5 м от конька. То же самое и с плоскими крышами.
4. На скатных крышах, когда дымоход находится на расстоянии 1,5 м от конька, высота составляет 0,5 м и более.

Если дымоход расположен на расстоянии 3 м от уровня конька, высоту определяют, проведя линию под углом 10 градусов к горизонту.

Материал

Для сборки надежного дымохода используется 3 основных вида сырья.

Кирпич

Классический вариант — огнестойкий красный. Отличная устойчивость к высоким температурам до 1000 градусов. Обладает хорошей теплоотдачей. Технология кладки сложная, поэтому без опыта самостоятельно создать такое сооружение не получится. Этот процесс трудоемкий и длительный. Требуется заливка фундамента, которую следует запланировать еще на этапе проектирования. Рекомендуется вставить внутрь гильзу из листа нержавейки, иначе кирпич пропитается конденсатом и со временем внутренняя часть стен начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.

Керамика

Камины долговечны, устойчивы к перепадам, высоким температурам.

Производители могут поставлять керамику со следующими вариантами сборки:

1. Нержавеющая керамика. Корпус изготовлен из нержавеющей стали толщиной 0,8 мм, поэтому внешняя поверхность трубки неотличима от металла.
2. Керамзитовый керамзит. Кант изделия изготовлен из блоков керамзита. Похоже на кирпичную кладку.
3. Керамзит-нержавеющая сталь. Комбинация двух предыдущих типов.

Керамическая поверхность гладкая, поэтому на стенах оседает сажа и зола до минимума.

Нержавейка

Модульный тип. Оптимальная марка стали — AISI 430 BA. Особенность: термостойкость, устойчивость к химическим веществам и воздействиям окружающей среды.

Камин бывает:

• одностенные;
• сэндвич (двустенный).

Одностенку можно установить внутри дома.

Сэндвич-труба лучше всего подходит для наружных условий, так как она имеет слой изоляции, сводит к минимуму накопление конденсата внутри трубы, продлевая срок службы металлических частей.

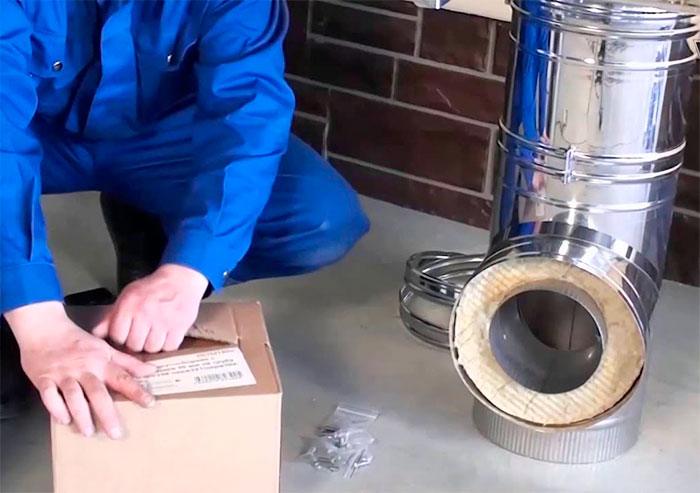

Проверяем качество покупных сэндвичных труб

Также можно будет определить их надежность при осмотре:

1. Сварные нужно аккуратно декорировать, не отличаясь по цвету от самого металла.
2. Трубка должна иметь правильную округлую форму.
3. Проверьте совмещение внутренней части трубки с внешней. Отклонений более 1 мм быть не должно, иначе стыковать секции будет сложно.
4. Все фигурные детали — рубашка, голова, чепчик — не должны иметь заметных швов, грубых швов и других дефектов.
5. Все части дымохода должны быть размечены. Укажите марку, толщину стали, штрих-код, диаметр, наименование.
6. Упаковка: гофрокартон с фирменным скотчем. Каждый кусок индивидуально упакован.
7. Лазерная, плазменная сварка отличается повышенной надежностью. Не повреждает оцинкованное покрытие и предотвращает коррозию стыков.
8. допускается выступ на концах модулей на 2-3 мм.

Покупатель может предъявить претензии к качеству товара производителю только в том случае, если на упаковке есть товарный знак.

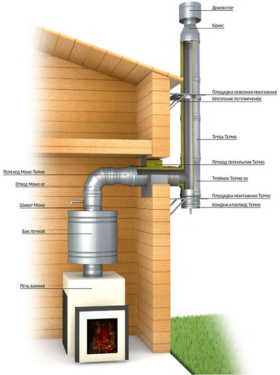

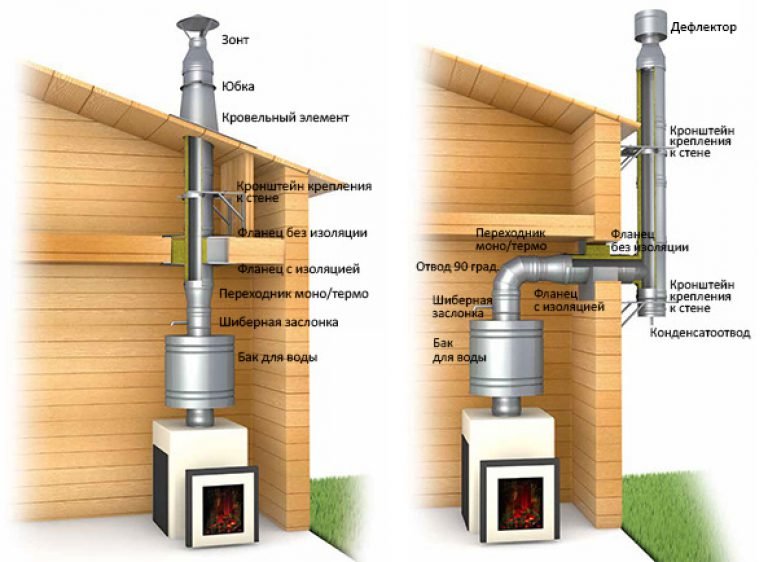

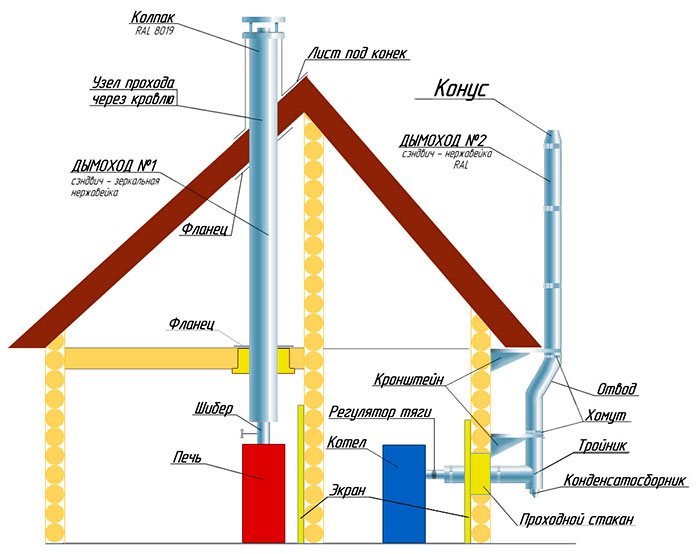

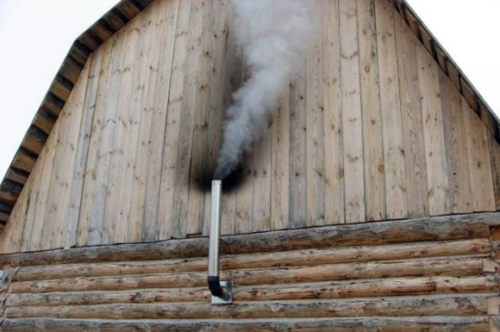

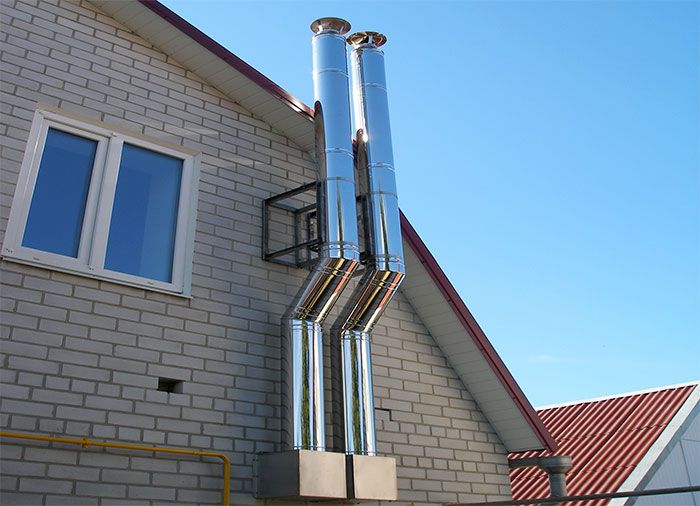

Монтаж газохода с пересечением стены

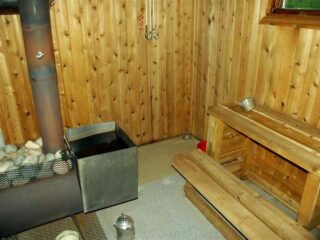

Установка камина в ванну через стену применяется в ситуациях, когда это устройство легче высвободить от печи через ближайшую стену.

Такое решение позволяет сократить количество необходимых узлов, которые необходимо достроить при прохождении конструкции через потолок

Важным преимуществом этого метода является то, что убрать такую ​​постройку намного проще

Максимальное расстояние горизонтального участка такого дымохода должно составлять один метр. Увеличение этого расстояния приведет к уменьшению тяги. Если же используется больший горизонтальный участок, устанавливается принудительная вентиляция.

Пропуская дымоход через бревенчатую стену ванной, его необходимо не только установить с соблюдением норм пожарной безопасности, но и правильно закрепить. Для этого по обе стороны стены монтируют два стальных листа.

Бывает, что по разным причинам (например, в одном из помещений частного дома устраивается баня) дымоход нужно сразу вывести на улицу через стену. Если он построен из оцилиндрованного бруса или бревна, то переходной узел выполняется так же, как и деревянный пол.

Негорючие каменные, кирпичные или бетонные стены не нуждаются в противопожарной защите. Достаточно проделать в них круглое отверстие, диаметр которого больше размера дымохода на 15-20 мм, вставить железную гильзу и протолкнуть туда трубу, затем заделать. В целом сборка дымохода осуществляется аналогично, но с некоторыми отличиями:

1. Поскольку вся вертикальная секция находится снаружи, под ней необходимо установить секцию для сбора конденсата. Для этого установите на выходе из стены сэндвич-рубашку.

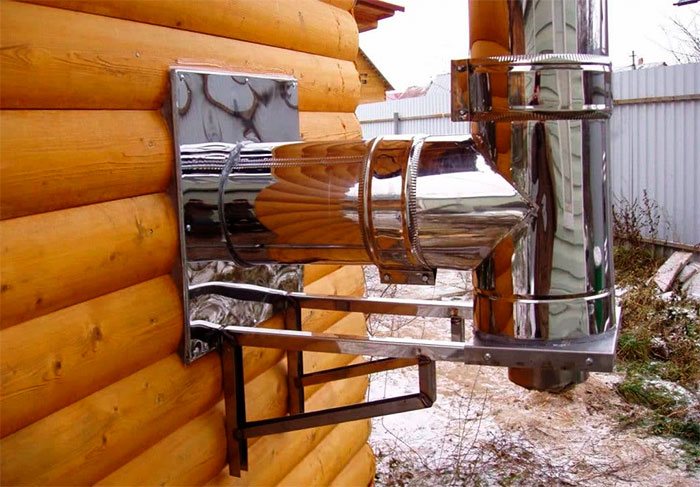

2. Крепление осуществляется с помощью хомутов и настенных кронштейнов с возможностью регулировки, как показано на схеме.
3. Если дымоход монтируется на боковой стене дома с двускатной крышей, то вам, вероятно, потребуется обойти свес крыши с помощью двух колен с поворотом на 30°.
4. Минимальная высота подъема — 5 м. При этом оголовок дымохода не должен попадать в подветренную часть кровли, а при необходимости подниматься выше.

Важный момент. Точки крепления трубы к кронштейнам не должны приходиться на стыки секций модульного сэндвича.

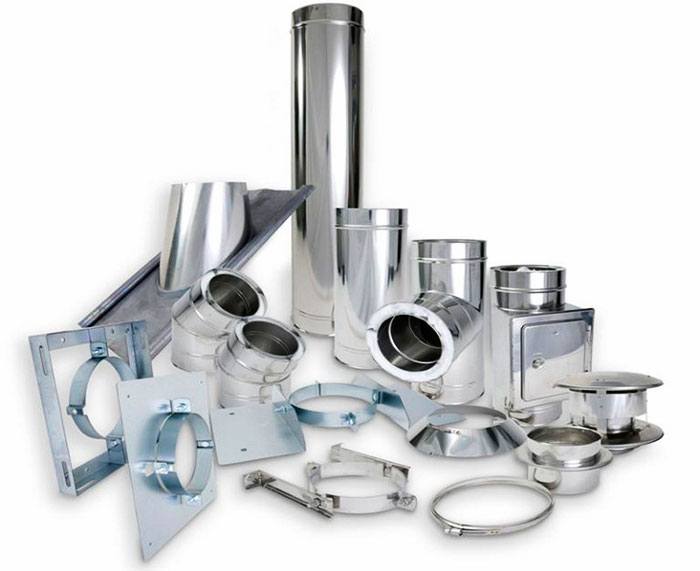

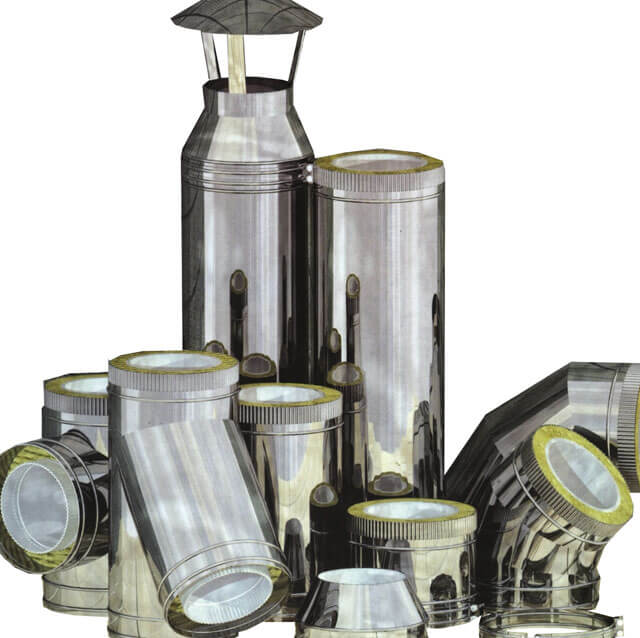

Необходимые комплектующие

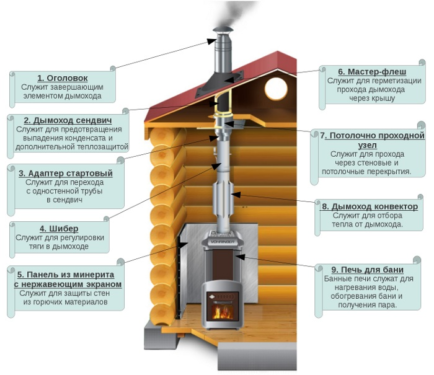

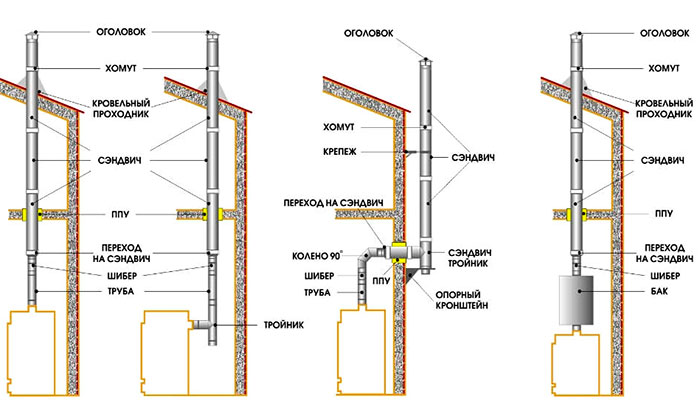

В стандартный перечень входят:

1. Адаптер котла. Начальный участок трубы. Ответы на требуемый ремонт при установке. Подходит для монтажа по направлению конденсации.

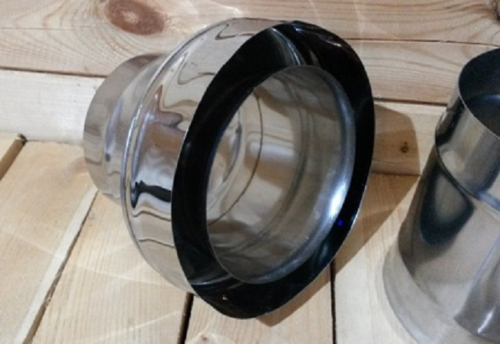

2. Стартовый бутерброд. С его помощью осуществляется переход от одностенной конструкции к сэндвич-конструкции (двустенной.
3. Вращающиеся ворота. Задвижка или заслонка с несколькими отверстиями. Затвор используется для блокировки потока угарного газа.
4. Обжимные клеммы. Крепежные элементы для удлинения из стали. Они фиксируют дымоходную систему в устойчивом состоянии, не допускают соприкосновения с печью.

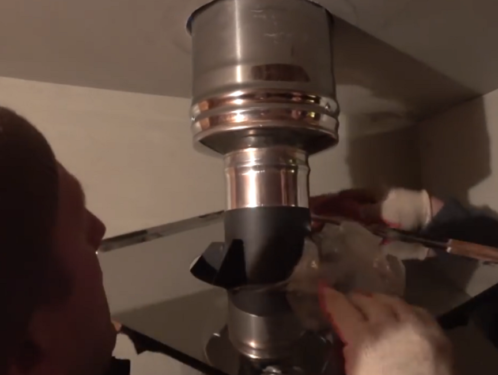

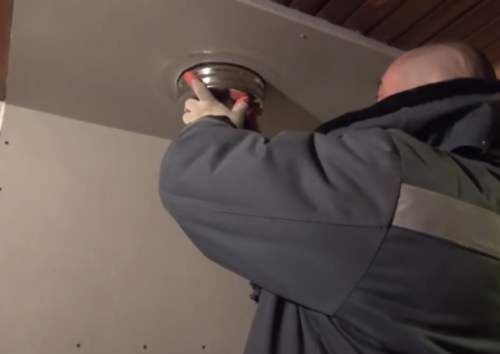

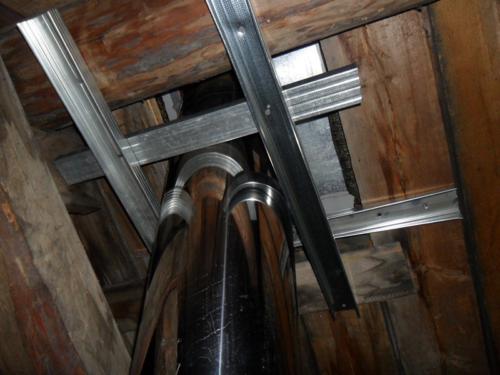

5. ППУ (проходной потолок) с минеритом. Его применяют в тех случаях, когда труба будет проходить через потолок, крышу. В состав входит огнеупорный изоляционный материал, за которым следует воздушная прослойка и место для крепления теплоизоляционного слоя.
6. Тройник 45, 90 градусов. Измените направление дымоотвода.

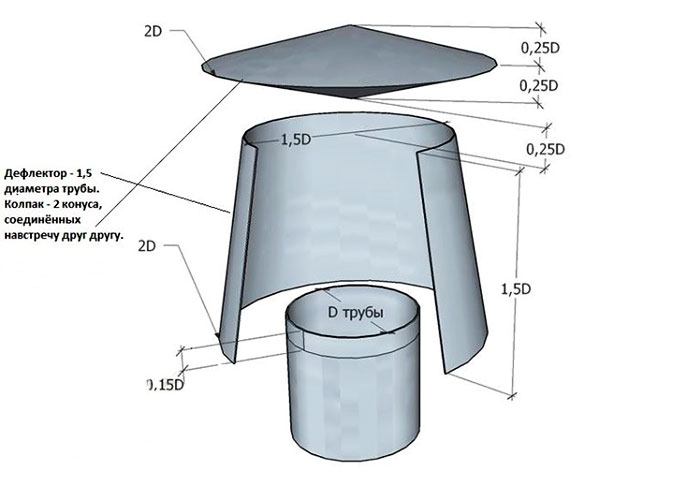

7. Шляпа или голова. Он выполняет функцию зонта, защищая внутреннюю полость дымохода от атмосферных осадков.
8. Сэндвич-секции. Прямые, 3-4 шт. Длина от 25 до 100 см.
9. Кронштейны, шурупы. Они соединят детали конструкции.

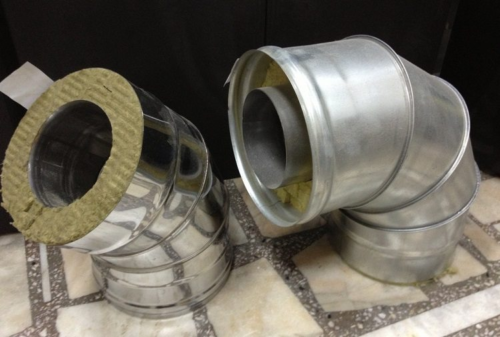

10. Колени под углом 90, 45 градусов. Они позволят смонтировать дымоход под нужным углом.
11. Заглушки.
12. Различные переходники, сифоны конденсата.
13. Платформа поддержки. Распределяет нагрузку равномерно.
14. Окно для чистки дымохода.

Перечень элементов неполный, так как каждая система отопления имеет свои особенности. Возможны варианты прямых дымовых каналов со сливом конденсата, опоры.

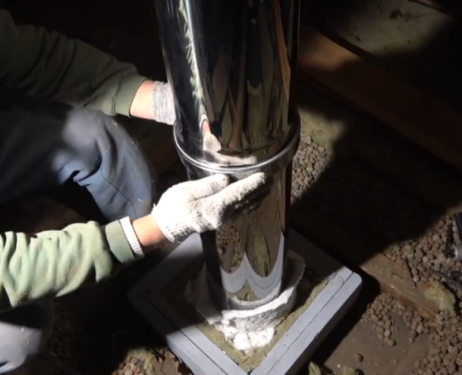

Сборка двустенных труб осуществляется методом чашеобразного соединения или популярным способом «шип-паз».

Подготовительные работы перед монтажом трубы в бане

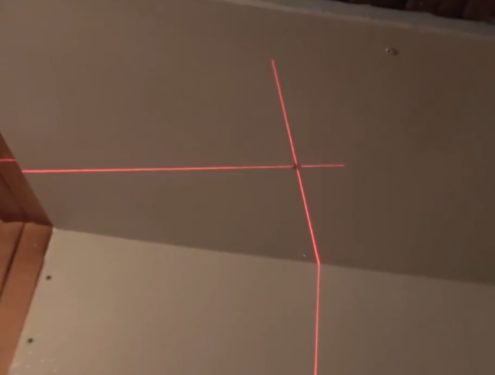

Перед установкой сэндвич-трубы в ванной, а точнее еще на этапе возведения фундамента топки и кровли проверьте положение оси дымохода. Труба не должна пересекать стропила и балки пола и крыши и не должна располагаться на расстоянии менее 25 см от стены. Возможна предварительная сборка печи и дымохода до минимума. Работы проводят, когда хотя бы черновой пол готов и элементы деревянной кровли закреплены.

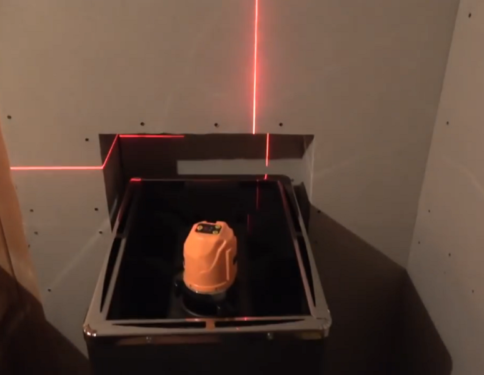

Поставьте духовку на черный пол. Выровняйте устройство в исходном положении на вертикальной плоскости с учетом высоты напольного «пирога» и толщины напольного покрытия. Опустите отвес сверху к центру выпускного фланца духового шкафа и наблюдайте за результатами. Если несущие элементы крыши не пересекаются с отвесом, срежьте лишние элементы, чтобы учесть монтаж трубы. Отложите основные работы до окончания работ по укладке пола.

Стыковка дымохода со стеной

Есть два основных варианта организации:

1. Что касается того, что дымоход будет выходить через стену, то необходимо разобрать определенный его участок (исходя из диаметра трубы) и укрепить места для установки кронштейна. Затем собирается и устанавливается сам кронштейн с уголками, по которому тройник будет свободно перемещаться при установке дымохода.
   Стену необходимо закрыть сантиметровым фанерным листом, поверх нее саморезами закрепить листы асбеста, а затем еще выше закрепить оцинкованный лист — 2 * 1,2 сантиметра. В созданной конструкции прорезается квадратный кусок, через который будет проходить дымоход. В этом случае кронштейн покрывается антикоррозийной краской. В конечном итоге сэндвич-труба кладется на внутреннюю. Также при установке можно создать уступку — зазор от дымохода до стены.

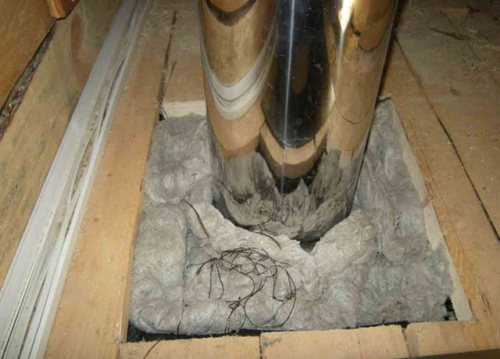

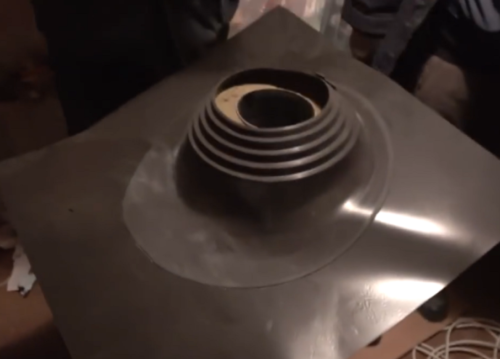

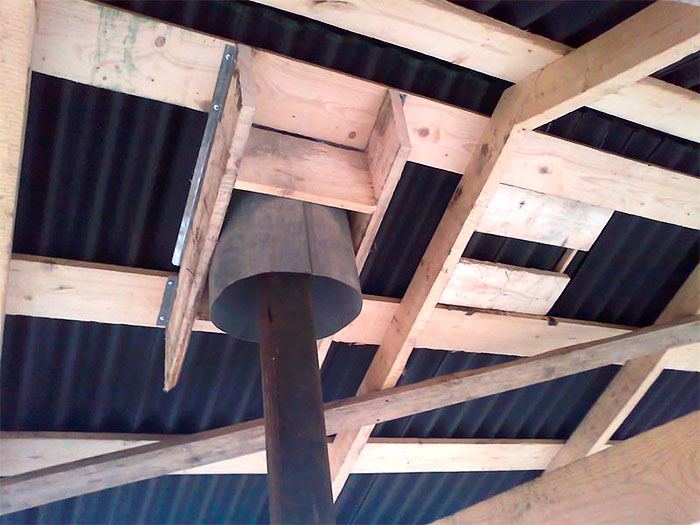

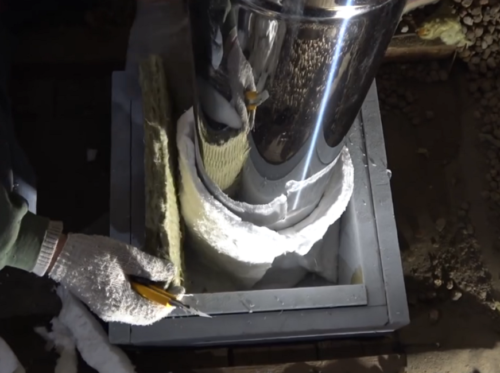

2. Если многослойная труба проходит через крышу, то сначала накладывается оцинкованный лист на участок, через который будет выведена труба. После этого трубка снимается. Затем лист крепится к крыше. Лучше всего исправить это, подведя края под листы рубероида.

Общие рекомендации по самостоятельной сборке сэндвич-трубы

Дымоход типа «сэндвич-труба» считается одним из самых простых в сборке и эксплуатации. Однако, как и везде, здесь есть ряд нюансов:

• Диаметр сэндвича (здесь имеется в виду сечение внутренней трубы) подбирается таким образом, чтобы соединение с выходом из духовки было как можно более узким.
• Все точки соединения различных модулей дымохода должны быть видны. Не допускается установка стыков внутри переходов через потолок или крышу.
• Если проект предполагает установку горизонтального участка дымохода, то его длина не должна превышать 1 метр. Более длинная растяжка с большей вероятностью вызовет ухудшение тяги.

После завершения процедуры сборки включают тестовую печь. Во время горения дымоход необходимо тщательно осматривать по всей его длине, уделяя большое внимание качеству стыков и степени нагрева внешней трубы и прилегающих поверхностей.

Примечание! Если дым от очага попадает в парилку, это не всегда свидетельствует о некачественной сборке дымохода. Возможно, просто не хватает тяги, которую легко исправить, увеличив высоту дымохода на 0,5-1 метр.

Как правильно установить сэндвич-трубу в бане

Для надежной фиксации дымохода необходимо, чтобы стопорное кольцо на конце секции накладывалось с небольшим натягом на ответную часть трубы. Если есть хотя бы небольшой люфт, край нужно слегка закатать, чтобы металл расправился.

самостоятельно изготовить сэндвич-трубу довольно сложно, даже если у вас есть лист нержавеющей стали и сварочный аппарат. Сварка тонкой нержавеющей стали сплошным и без дефектов продольным швом возможна только на специальном оборудовании.

Совет! Поэтому, выбирая стальной дымоход для ванной, внимательно осматривайте линию сварного шва. Он не должен быть абсолютно без дефектов и на нем не должно быть рулонного шва.

Этапы установки дымохода

Установка осуществляется в четыре этапа:

• Строятся знаки для прохождения будущей дорожки дымохода;
• На отвесах и строительных кабелях отметьте места установки опорных и обжимных клемм;
• Установить узел прохождения потолка и крыши резервуара;
• Собирается сэндвич, монтируется крепеж, разрезается по высоте и заделывается в местах прохождения кровли.

Если в бане есть второй этаж или жилой чердак, порядок прокладки дорожки необходимо уточнять и видоизменить несколько раз, пока не будут выполнены все требования пожарной безопасности.

Подготовительные работы перед монтажом

Прежде чем приступить к монтажу дымохода в кадке, необходимо определить общую высоту трубы и количество секций, из которых будет собираться конструкция. Первым делом на полу ванной размечаем место для крепления печи и определяем точку, из которой будет подниматься вертикаль дымохода. Понятно, что центральная линия будущего дымохода выбирается в непосредственной близости от стен постройки, это единственный способ закрепить сэндвич-трубу на стенах или конструктивных элементах ванной комнаты.

Далее берем передний этаж ванной комнаты. В этом документе показано здание и крыша бани как в разрезе. После установки осевого дымохода можно будет определить расстояние от конька крыши и, как следствие, высоту многослойной трубы над скатом крыши.

Осталось только измерить длину ствола камина и, поделив на типовые размеры сечения, получаем их общее количество и одновременно количество точек крепления на стенах ванной комнаты.

Необходимые инструменты и материалы

Для работы с сэндвич-трубой вам понадобится разметочный инструмент, веревки, рулетка, строительный отвес, насадка для резки профнастила или металлочерепицы, перфоратор или перфоратор, а также набор дюбелей.

В минимальный комплект для сборки дымохода обязательно входят узлы для прохода потолка и панели обшивки ванной, смотровая площадка с люком, пусковой фланец или переходник для подключения к выходу духовки.

Если предполагается прокладка сэндвич-трубы через стену ванной, то потребуется дополнительный поворот на 90 ° и опорный кронштейн, на котором будет висеть вся масса дымохода.

Сопряжение сэндвич- трубы и банной печи

Сборка дымохода начинается с выравнивания корпуса печи. Перед установкой очага сауны на негорючем основании необходимо найти точку пересечения вертикальной оси, проходящей через центр печной трубы на плите перекрытия.

Самый простой способ найти место на потолке ванны — использовать двухлучевой лазерный уровень.

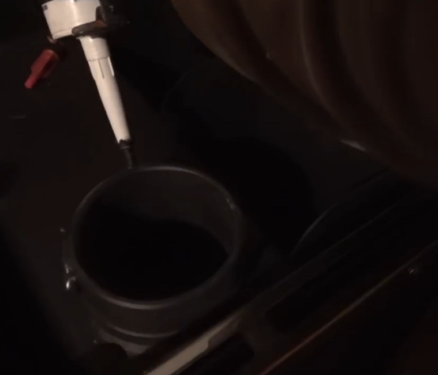

В теплоизоляции стенок бака проделывается отверстие для прохождения сэндвича. На выход из топки наносится небольшое количество термостойкой пасты, после чего гребенчатый теплообменник или бойлер помещается под воду в виде трубки.

Далее устанавливается конусный переходник от однотрубной трубы к многослойной дымовой трубе.

На потолке монтируется металлический ящик.

Размеры проема подбираются таким образом, чтобы расстояние от внешней поверхности сэндвича до деревянного перекрытия чана составляло не менее 100 мм. Оставшееся свободное пространство заполняют вермикулитовой начинкой.

В качестве альтернативы, проходную коробку можно собрать из остатков теплоизоляционной плиты, а пространство между многослойной трубой и защитой ванны можно уложить с помощью базальтовых изоляционных элементов.

Как выполнить проход через кровлю

Остается только правильно провести многослойную трубку через крышу резервуара. В первую очередь нужно нанести разметку на тыльную сторону профнастила. Определить точку прохода трубы можно по обычному вертикальному отвесу. Диаметр отверстия больше размера внешней многослойной трубы на 50 мм.

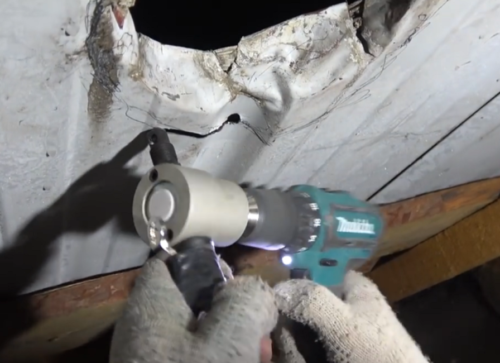

Само отверстие лучше всего прорезать пробивной насадкой, установленной на электродрели; использование любого другого инструмента легко повредит защитное покрытие. Далее устанавливается последняя секция бутерброда, выравнивается по отвесу и закрепляется. В верхней части сэндвич-труб закреплено коническое сопло, что гарантирует герметичность теплоизоляции и обтекание среза дымохода.

Так как высота трубы — бутерброда на чердаке бани может достигать одного-двух метров, помимо монтажных хомутов используются кабельные стяжки с регулируемой силой натяжения.

Ситуация усложняется, если крышу бассейна утеплить минеральным волокном. В этом случае между стропилами вшивается картонный короб, в который последовательно укладывается устойчивый к высоким температурам слой гидроизоляции и теплоизоляции.

Для утепления кровли на трубу укладывают силиконовый вкладыш и стальной пламегаситель. Края плиты приклеиваются к кровле с помощью битумной мастики.

Как произвести монтаж через стену

Прокладывать камин через потолок не очень удобно, если санузел находится на первом этаже двух- или трехэтажного дома. В этом случае дымоход легче проложить вне кадки, например, вдоль ближайшей к печи стены.

Вес трубы составляет пару десятков килограммов, поэтому конструкция легко фиксируется с помощью системы кронштейнов. В этом случае духовку ставят у стены, а на выпускной патрубок ставят поворотное колено.

С учетом безопасного расстояния от духовки и толщины стены длина горизонтального участка сэндвича не должна превышать одного метра. Поскольку расстояние до плиты небольшое, применяется более массивный агрегат с обязательным дополнительным листом минеральной и базальтовой ваты для пропуска стены ванной под пучком.

Температура газа на начальном участке дымохода всегда выше 400 ° С и отсутствуют условия для образования конденсата. На вертикальном участке трубы вода конденсируется в сэндвиче, но не попадает в слой базальтовой ваты, а капает по стенкам внизу или в дренажный стакан.

В любом случае дымоход нужно поднимать по стене до уровня конька крыши. В противном случае, даже если тяга в трубе достаточна для нормальной работы печи сауны, бутерброд все равно необходимо поднять на полную высоту, иначе копоть и копоть могут испортить внешний вид здания.

Способы соединения сэндвич-труб

Есть несколько вариантов:

1. Конденсация. Внутренняя часть трубки установлена ​​в патрон. При перепаде температур влага просто будет течь по стенам и не попадет внутрь. Минус: наличие даже небольших трещин приведет к попаданию дыма в помещение.
2. Фланцевое. Дым выходит через дымоход за счет сильной тяги. Важна герметичность стыков, иначе захваченная влага вызовет повреждение теплоизоляции базальта.
3. Штык (штык). Детали смещены в осевом или боковом направлении.
4. Димова. Он предотвращает попадание угарного газа в дом.

Варианты монтажа дымохода

Вне зависимости от метода важна герметичность стыков каждого элемента, чтобы влага не повредила теплоизоляцию, угарный газ не навредил здоровью жителей. Установка внутренней конденсатной трубы повысит безопасность.

Сборка дымохода из сэндвичей: пошаговая инструкция

Когда все необходимые материалы и запчасти закуплены, требуются подготовительные работы. Их порядок следующий:

1. Под трубопроводом прокладывается трасса. Важно следить за тем, чтобы труба не упала на несущие конструкции (столбы, балки крыши, стропила).
2. Далее устанавливается бойлер и плита. Стоит выбрать для них подходящее место, чтобы не было лишних поворотов дымохода. Подключение газового оборудования лучше доверить специалисту.
3. Там, где труба будет выходить, проделывают дырку в стене или крыше, чердаке.
4. Элементы дымохода предварительно укладывают на землю, проверяя наличие всех деталей.

В качестве соединителя на стыках секций используется герметик для духовки. При малейшей ошибке детали с затвердевшим составом нельзя разъединить вручную. Резать его можно будет только болгаркой, поэтому многие мастера привыкли собирать модули без герметика, только на струбцинах.

необходимо закрепить дымоходную систему от котла к стене или крыше (в зависимости от выбранного способа).

Схемы монтажа узлов

Для газовых и твердотопливных обогревателей имеет существенные отличия. Разбираем отдельно по каждому варианту.

Отвод дыма для газовых и дизельных котлов

Дымовой канал необходимо собирать поэтапно с учетом следующих моментов:

1. Минимально допустимый подъем трубопровода — 5 м, рекомендуемый — 6 м. Расчет производится горелкой.
2. Диаметр внутренней части секций должен соответствовать размерам выходного патрубка газового котла. Запрещается использовать дымоход с меньшим сечением.
3. Трубку с прямым углом можно поворачивать не более трех раз, а лучше меньше.
4. В нижней части вертикальной части дымохода имеется специальный карман для конденсата.
5. Горизонтальная часть дымохода, отвечающая за соединение котла с вертикальной, имеет длину до 3 м.
6. допускается огибание вертикального участка трубы стропил, выступов. При необходимости делают боковое отклонение до 1 см. Рекомендуемый поворот модулей в этом случае — 30, 45 градусов.
7. Расстояние от внутренней части сэндвича до соседнего деревянного элемента или конструкции составляет 38 см, особенно если стена сделана из дерева или других горючих материалов.

Не стоит накрывать газовые камины какими-либо зонтами, плотными насадками. Это будет мешать естественной сквозняке и выходу дыма.

Отвод дыма для твердотопливных котлов, печей, каминов

По сравнению с газовыми котлами твердотопливные котлы разгоняются до более высокой температуры. Остатки продуктов сгорания откладываются внутри стенок труб в виде сажи. При нагревании влажной древесиной образуется конденсат. Конденсат вместе с сажей образует липкую пленку, которую трудно очистить.

Сажа способна воспламеняться и разогревать трубу до 1000 градусов. Поэтому ремонт дымохода важен ввиду удобства регулярной чистки.

Рекомендации по установке сэндвич-системы следующие:

1. Горизонтальный участок, соединяющий котел с вертикальным дымоходом, крайне короткий — не более 40 см, из-за скопления большого количества сажи внутри. При длительном переходе качественная уборка не подойдет.
2. Высота, диаметр канала, количество витков остаются такими же, как у газовой трубы.
3. Обязательно нужен карман для сбора конденсата. Рекомендуемая глубина до 250 мм. Исключение составляют банные печи, камины с прямыми вертикальными каминами.
4. Если уловителя конденсата нет, верх трубы необходимо защитить колпачком. Если есть карман, капюшон надевать не нужно. Напротив, будет лучше, если дождь смывает с трубы сажу.
5. В обход несущих частей кровли разрешается делать повороты на угол 15-30 градусов.
6. В деревянных потолках обязательно создаются вырезы духовки. Расстояние от внутренней части трубы до горячего материала до 38 см.
7. Различные пространства в пазах заполняются негорючим теплоизолятором (каолин, минеральная вата, базальтовый картон).

запрещается соединять сэндвич-секции на пересечении этажей.

важно понимать, что сэндвич-конструкция способна выдержать лишь кратковременный перегрев до 1000 градусов. Поскольку максимальная рабочая температура утеплителя считается в пределах от 600 до 750 градусов, вата начнет разрушаться, металлическая гильза лопнет по швам, что может стать причиной аварии. Чтобы избежать такой ситуации, обязательна регулярная чистка дымохода от котла или дровяной печи.

Стена

Настенный монтаж отлично подходит для готовых бревенчатых, кирпичных и каркасных домов. Его также используют для приготовления барбекю в сельской местности.

Выход дымохода считается самым пожаробезопасным. Вытягивая шланг на желаемую высоту, можно увеличить тяговое усилие. Риск задымления помещения минимален.

Котел ставится у стены, проделывается отверстие и бутерброд выходит на улицу, где соединяется с основной вертикальной частью.

Порядок монтажа через стену:

1. Одностенная труба подключается к теплогенератору котла через муфту.
2. Пусковой адаптер для бутерброда закреплен.
3. На переходник устанавливается отрезок прямой многослойной трубки, который должен выходить. Со стороны улицы ставится на тройник.
4. Ниже уровня T установите опорную площадку, а затем — конденсатоотводчик. Крепление осуществляется кронштейном к стене.
5. Над тройником монтируется несколько прямых участков. Через каждые 2 м дымоход укрепляется к стене специальными кронштейнами. К стыкам прикрепляют хомуты.
6. Сверху трубу защищают зонтом или дефлектором — под трубу печи. Для газа просто поставил конус.

Когда установка предполагает обход свеса крыши, лучше всего брать два изгиба, сделанные под углом 30, 45 градусов. Конец трубы необходимо закрепить распорками, чтобы конструкция не раскачивалась на ветру.

Если горизонтальная часть трубы будет проходить через стену из дерева или другого легковоспламеняющегося материала, необходимо вырезать квадратный проем и сделать пенополиуретан в соответствии с нормами пожарной безопасности.

Кровля

Монтаж намного сложнее, чем в первом случае.

В одноэтажных домах труба будет проходить через потолок, скат крыши. Придется сделать пропилы в соответствии с требованиями пожарной безопасности.

В двухэтажных домах труба будет течь в одну часть комнаты. Чтобы замаскировать камин, нужно продумать декоративную отделку.

Преимущество установки через крышу в том, что нет необходимости огибать карниз крыши, закрепить трубу на конце стяжными шпильками. Конструкция устойчива к ветровым нагрузкам.

Недостаток в том, что трудно заметить пожар в потолках или на чердаке, трудно увидеть дым из-за маскировки отделочными материалами.

Такой способ установки оптимален для печей в саунах, гаражах или каминах. Буржуйки сильно нагреваются, не выделяют конденсата. Камин замаскирован несгораемыми листами гипсокартона. Установлена ​​вентиляция для охлаждения трубы.

Рекомендуемое расстояние от верха секции до деревянного потолка — 50 см, прикрытого железным или стальным листом — 40 см.

В зданиях с плоской крышей сэндвич устанавливают не менее чем на 0,5 м над уровнем кровли, полозья равны между собой.

Порядок устройства дымохода через крышу:

1. Изнутри на потолке вокруг проема создается противопожарная защита. Лист оцинкованного металла скреплен базальтовым картоном.
2. Труба выведена через крышу.
3. Такой же кусок листового металла крепится к крыше саморезами. Подходит для случаев, когда рубероид негорючий: металл, гофрокартон.
4. Если настил деревянный, создается сайдинг, усиленный прорез крыши, а штатный защитный гриб заменяется искрогасителем.

Если дом кирпичный и имеет бетонные полы, делать пропилы не нужно.

Установка оголовка

Этот элемент нужен не только как декоративная деталь, но и как защита дымохода от атмосферных осадков. Способствует увеличению тяги, продлению срока службы дымохода.

Колпачок устанавливается поверх круглой и прямоугольной трубки.

Надежный крепеж увеличит срок службы сэндвич-металла.

По конструкции они производят:

• дефлектор;
• открытая насадка;
• капот;
• голова с флюгером (также показывает направление ветра).

Схема конструкции дефлектора Вольперта-Григоровича

Головы также различаются строением верхней части:

• коническая;
• бедро;
• монозависимость;
• барабанная перепонка;
• плоскогубцы;
• прямоугольная;
• круглый.

Головка защищает дымовой канал от попадания мусора, насекомых, птиц. Он может быть оснащен сеткой или сеткой.

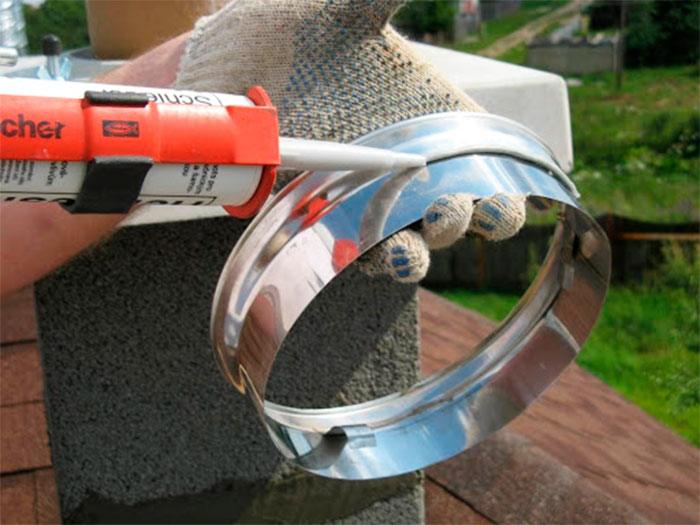

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитная пленка снимается. Проверить герметичность всех стыков, швов, стыков.

При проведении герметизации важно учитывать следующие нюансы:

1. При переходе с однослойной трубы на сэндвич все внешние края обрабатываются по окружности.
2. При нанесении на внутреннюю часть трубок покрывается наружная часть верхней части. При обработке снаружи принцип такой же.

Рекомендуется использовать только тугоплавкий герметик, выдерживающий температуру 1000 градусов и выше.

Общая длина дымохода от решетки — 6 м.

Читайте также: Подсветка натяжного потолка по периметру: как правильно сделать
