Монтаж потолка Armstrong: сборка и установка

Что представляет собой типичная подвесная конструкция

По существу модульная подвесная конструкция Armstrong представляет собой сотовый каркас, в котором декоративные пластины не окаймлены снизу, а расположены в ячейках на полках профиля. Каркас крепится к основанию крючками.

Основные компоненты, из которых собирается подвесной потолок Армстронг, показаны на фото ниже:

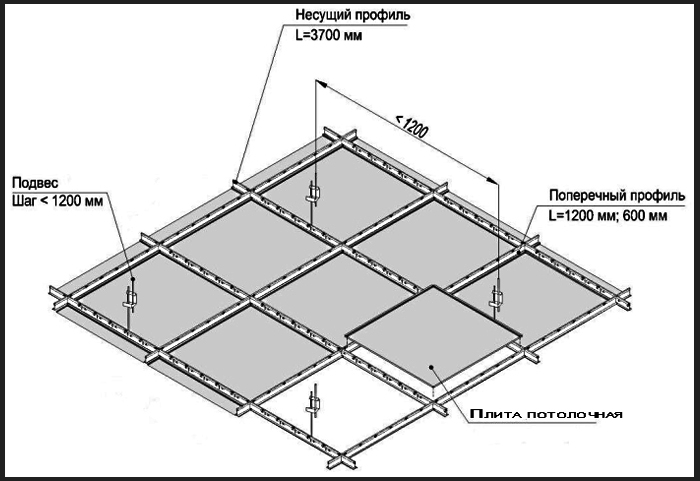

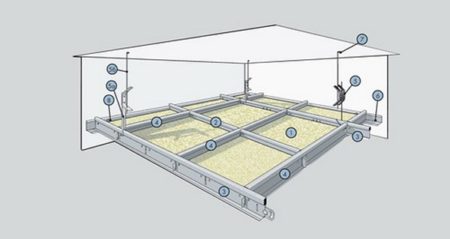

Принципиальная схема подвесной рамы Armstrong

1. Стандартная потолочная плита 600 х 600 мм.
2. Короткая перекладина 0,6 м. Соединяет продольные стержни 1,2 м и образует ячейки.
3. Т-образная рейка основной опоры, которая опирается на угол стены. Стандартная длина составляет 3,7 м с шагом 1,2 м.
4. Длинная перекладина, соединяющая опорные планки. Стандартная длина 1,2 м.
5. Запорная скоба подвески (бабочка.

5а. Потяните за крючок.

5 Б. Анкерный стержень с верхним ушком для дюбеля.

1. Угловой профиль. Горизонтальная полка 24 мм, вертикальная полка 19 мм. Стандартная длина 3м.
2. Крепежная ластовица.
3. Места для крепления L-профиля к стене.

Потолочную систему Армстронг условно делят на три типа:

• Видно. Видно нижнее звено направляющей.
• Скрытый. Плита укладывается таким образом, чтобы не было видно нижнего бруса.
• Дизайн. Позволяет создавать фигурные узоры. Видимая перемычка направляющей доступна в различных исполнениях.

Профили изготавливаются из металла или металлопластика. Элементы фиксируются вместе с помощью пружинных или клипсовых замков.

Размеры плит и виды комплектующих

Для растровых потолков изготавливаются квадратные и прямоугольные панели с соотношением сторон 1 к 2 различных типоразмеров:

• 600х600мм;
• 1200×1200мм;
• 600х1200мм.

По согласованию с заказчиком столешницы Armstrong размеры плитки могут отличаться от стандартных.

Панели бывают разной высоты — 7, 12, 14, 15 мм. От этого параметра зависят характеристики теплоизоляции: чем больше толщина, тем теплее. Выбор определяется размерами помещения: чем оно просторнее, тем массивнее плиты и тяжелее каркас. В системах используются прямоугольные планки (рейки) размером 300х1500 см, 300х2500 см.

Плиты выпускаются с разными типами кромок, которые определяют параметры подвесной системы.

Имя края	Модуль	Системные параметры
Стол	Прямоугольный (высота 12, 14, 15, 19 мм)	24 мм
Тегулар	С одной ступенькой (высота ступеньки 6,5 мм, общая высота кромок 14, 15, 19 мм)	24 мм
Микролук	Со ступенькой (высота ступени 8 мм, общая высота кромки 15,18 мм)	15 мм
Microlook BE	Со ступенькой для индивидуальных систем (высота ступени 8 мм, общая высота кромки 15,18 мм), со скошенной кромкой панели	15 мм
Вектор	Он устанавливается на каркас снизу и скрывает несущие элементы, создавая впечатление, будто панели крепятся к самому потолку	24 мм

Каркас потолка Армстронг состоит из нескольких типов навесных Т-образных профилей из алюминия или оцинкованной стали:

• универсальные носители — основная опора (до 3600 мм);
• поперечные — второстепенные, вставляемые между универсальными, позволяют создать ячейку необходимых размеров (600 мм, 1200 мм).

Полоски крепятся друг к другу с помощью замков или крючков. Тип подключения может быть:

• замок типа XL (для перекладин) — изготовлен из высококачественной стали и отдельно штампован прецизионным методом, он более прочный и экономичный, чем штамповка цельных концов для стыков внахлест.
• TL — Имеет приподнятый крюк для точности и простоты сборки ложи.
• TLX — это запатентованная технология крючкового типа, в которой используется композитный материал. Обеспечивает прочное и огнестойкое стыковое соединение.

На опорных и длинных направляющих имеются прорези. Внутри них вставляются второстепенные элементы подвесного потолка. Они совместимы с любым типом подключения. В профиль входит противопожарный компенсатор тепловых деформаций.

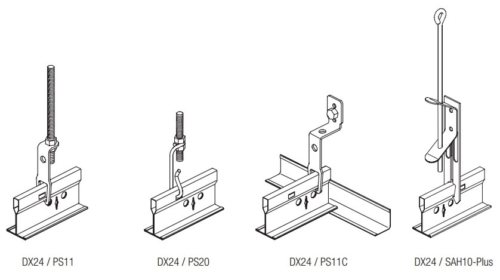

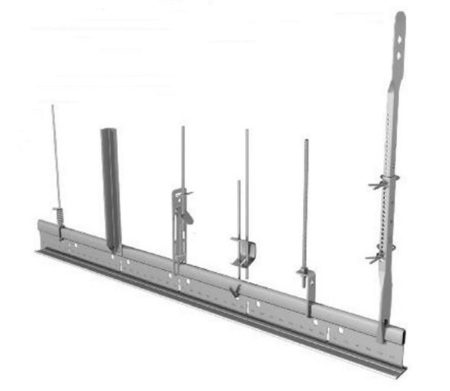

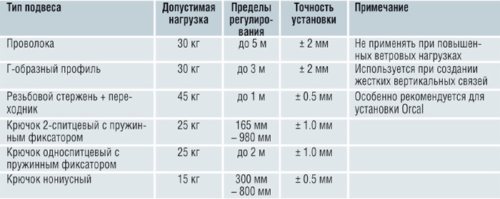

Для крепления каркаса к базовому потолку используют несколько видов подвесов:

• нитки — неудобные, не всегда надежные, но сделать их можно самостоятельно;
• прямой жесткий — выполнен в виде уголка, который крепится к основанию пола;
• одинарный регулируемый — состоит из штанги и штанги, сохраняющей подвижность, что позволяет регулировать высоту крепления системы в ограниченном диапазоне;
• двойная регулировка — выглядит как одинарная модель, но содержит пару стержней и дает возможность еще более точной регулировки высоты конструкции.

Еще одна составляющая системы — это карниз. Это квадратная складчатая рейка, устанавливаемая по периметру потолка. Угол стены может быть:

• простая форма в виде буквы Г;
• ступенчатый — для плит с бордюром.

Если в системе используется криволинейный профиль, его шаг должен быть таким же, как и выемка на краю плиты.

В потолках Armstrong используются вентиляционные решетки для эффективной вытяжки и вентиляции. Этот тип панелей доступен в стандартном размере 59,5×59,5 см, что позволяет использовать его в любой конфигурации системы. По форме они бывают в виде перфорированных пластин или диффузорного типа.

Системы Armstrong комплектуются модульной техникой. Устройства представляют собой панели размером с ячейку, в которых используются люминесцентные или светодиодные элементы. Последние выгодны тем, что снижают потребление энергии в 2-3 раза и не мерцают, тем самым сохраняя зрение и позволяя лучше сосредоточиться на работе. Точечные светильники также используются с системами Armstrong.

Система направляющих для потолка Армстронг

На каркас сначала укладываются основные рейки. Их вешают на подвесы и при этом выравнивают по высоте, чтобы сформировать плоскость будущего потолка.

Основной профиль для подвесного потолка армстронг

Стальная рама или токарный станок для декоративных пластин собирается из двух типов стальных планок Т32 и Т38. Основной профиль отличается от продольного наличием прорезей для вставки поперечин и большей высотой верхней кромки.

Стандартная длина материала 300 см, но наличие лепестков позволяет легко соединить прогоны в одно целое без использования дополнительных креплений.

Сначала монтируются основные профили, после выравнивания по высоте монтируются ригели и продольные планки. В итоге получается, что вес потолка Армстронг передается через основные рейки и крюки, а продольные профили и поперечные балки служат только для образования ячеек для укладки декоративных панелей.

Схема сборки продольного и несущего профилей

Поперечный профиль для потолка Армстронг

Сечение устройства аналогично продольному. Разница только в длине, если последняя представляет собой штангу длиной 120 см, перекладина — это отрезок 60 см.

Оба профиля имеют на концах лепестковые упоры, поэтому при установке необходимо соблюдать определенную последовательность монтажа.

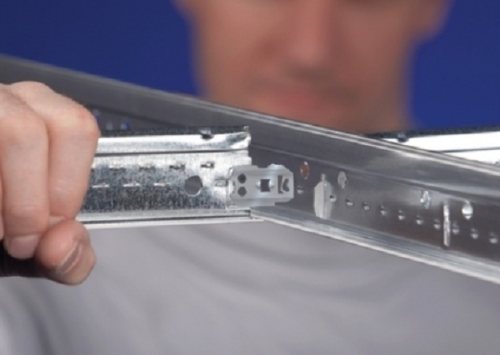

Установка крейцкопфа

Виды панелей по назначению

Благодаря широкой номенклатуре и широкой цветовой палитре плитки можно реализовать уникальные дизайнерские проекты. При этом реально установить не только плоский потолок, но и двухуровневую пространственную конструкцию. Все заводы, работающие по лицензии Armstrong во многих странах мира, производят следующие модели продукции:

1. акустический;
2. гигиенический;
3. водонепроницаемый;
4. эконом-класс;
5. первый;
6. дизайн.

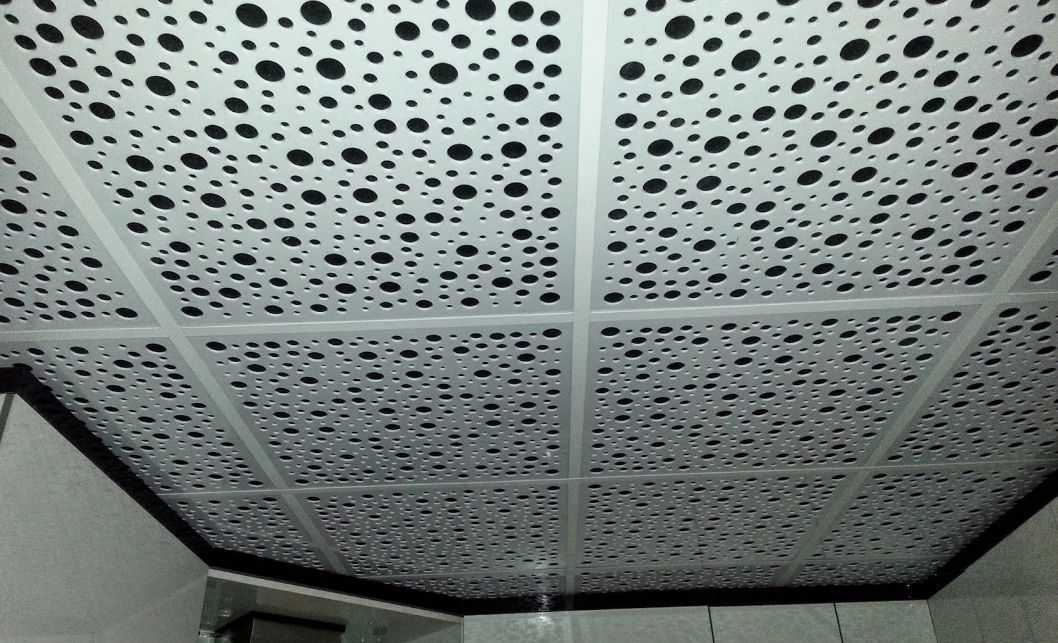

Акустический тип, судя по названию, предназначен для установки там, где требуется та или иная эхогенность. В школах, офисах, больницах требуется высокий уровень звукопоглощения, поэтому рекомендуется устанавливать пол с низким уровнем шума. Примерами этого ассортимента являются листы типа: Оптима, Ультима и Саббия. Главное их отличие — в толщине материала.

Armstrong Bioguard и Mylar устанавливают не только гигиеническую потолочную плитку в больницах. Он содержится на предприятиях пищевой промышленности. Модули Bioguard обладают влагостойкостью более 95%, поэтому их можно подвергать влажной обработке, что отличает такие панели от других моделей. Коэффициент отражения света составляет 90%, а плотность составляет 4,5 кг / м². Плитка из майлара покрыта специальной полиэфирной пленкой, способной отталкивать частицы пыли. Подвесной потолок необходимо устанавливать в помещениях, которые должны иметь класс чистоты 100.

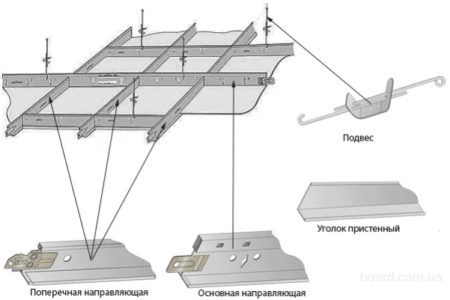

Общая схема конструкции потолка

К товарам эконом-класса относятся: Oasis и Oasis Plus и т.д. Они не требуют высокого уровня влагостойкости, гигиены и прочности. Компоненты потолка Prima имеют полный спектр показателей качества, от высочайшей огнестойкости до оптимального акустического уровня. Панели доступны с различными деталями декоративной текстуры. Дизайнерский вариант подвесных потолков Армстронг всегда отличается изысканностью и оригинальностью. Их используют для отделки поверхностей ресторанов, баров, гостиниц.

Европодвесы из оцинкованной стали от

предлагает качественные евровешалки из оцинкованной стали для подвесных потолков.

Преимущества наших евровешек:

• Европодвеска универсальна для различных подвесных систем;
• цинковое покрытие Eurosuspension гарантирует защиту от коррозии;
• Европодвеска не требует покраски, так как находится в закрытой части подвесного потолка.

Технические характеристики Евровешалка для подвесного потолка

толщина (мм)	0,45; Ø 3.00
длина (мм)	250–2000
стандартный размер (мм)	размер (мин-макс) 100-350, 400-800, 850-1600
оборудование	25×24 — 0,6, 1,2, 3,6
сталь	HDGI; сталь ОТ 08пс 08кп
максимальная нагрузка (кг / м2)	до 10 кг

По желанию покупателя в заказ может быть включена не полная евровешалка, а одиночная регулируемая пружинная подвеска Primet и подвесные стержни из оцинкованной проволоки диаметром 3 мм с кольцом или крючком в упаковках по 100 шт.

Еврокрючок для столешницы из оцинкованной стали рассчитан на длительный срок службы и соответствует требованиям российских и международных стандартов качества.

Виды профиля

Самый распространенный тип монтажных реек — комплект Prelude. Чаще всего открытая гусеничная система устанавливается с использованием комплектов Prelude 15 и Prelude 24 (T15 и T24). Они отличаются шириной нижней горизонтальной полки направляющей, на которую укладывается плита. В стандартном исполнении для пролетов до 4 м используется рейка с вертикальной высотой стойки 43 мм, а для больших пролетов — усиленный профиль Prelude Sixty2 с высотой стойки 63 мм в качестве продольных направляющих. Для больших помещений каркас собирается с помощью усиленной рейки с большой открытой полкой Prelude 35. Аббревиатуры TLX, XL2, TL обозначают тип поперечного соединения реек (крючок, защелкивающееся крепление).

В комплекте с рейками Т15 / Т24 используйте настенный угловой профиль ПУ 19/24 мм.

Прелюдия

Дизайнерские направляющие armstrong Silhouette 15 XL и Interlude 15 XL для прямых конструкций имеют выступ (прорезь). Видимый каркас такого натяжного потолка делает союз красивее.

Комплекты Axiom используются для одиночных плавающих подвесных конструкций. В них за направляющие берется рейка Т15 (Т24) и используется специальный прямой или гибкий декоративный профиль для оформления периметра модульного комплекта.

Для больших площадей (ангары, аэропорты) вместе с гусеницей Т24 или в качестве отдельно стоящего конструкционного материала используйте широкий профиль Bandraster (ленточно-растровая конструкция). Ширину такой направляющей можно выбрать от 50 до 150 мм в зависимости от длины пролета и проектных задач по декорированию стыка.

Bandraster

Важно! Бандрастеры используются в качестве каналов для прокладки кабеля.

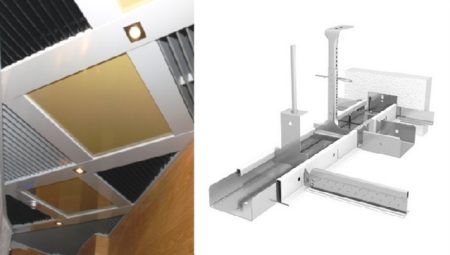

Полный набор скрытых рамных конструкций может включать в себя обычную рейку Prelude 24 или специальные рейки, называемые системой Z. В любом случае для скрытого каркасного потолка используются модули, которые имеют специальный край с пазами на двух противоположных сторонах.

Каркас с крепежными ремнями для крепления металлических пластин

Особым видом является скрытая двухуровневая система, при которой металлическая панель крепится к крепежным планкам. Опорные планки представляют собой зажимы, в которые вставляются края металлических модулей.

Переходные декоративные элементы Axiom используются для крепления к гипсокартонным конструкциям или для создания многоуровневого потолка.

При работе с плиткой для столешницы со скрытой опорной рейкой полкой устанавливается ступенчатый настенный уголок.

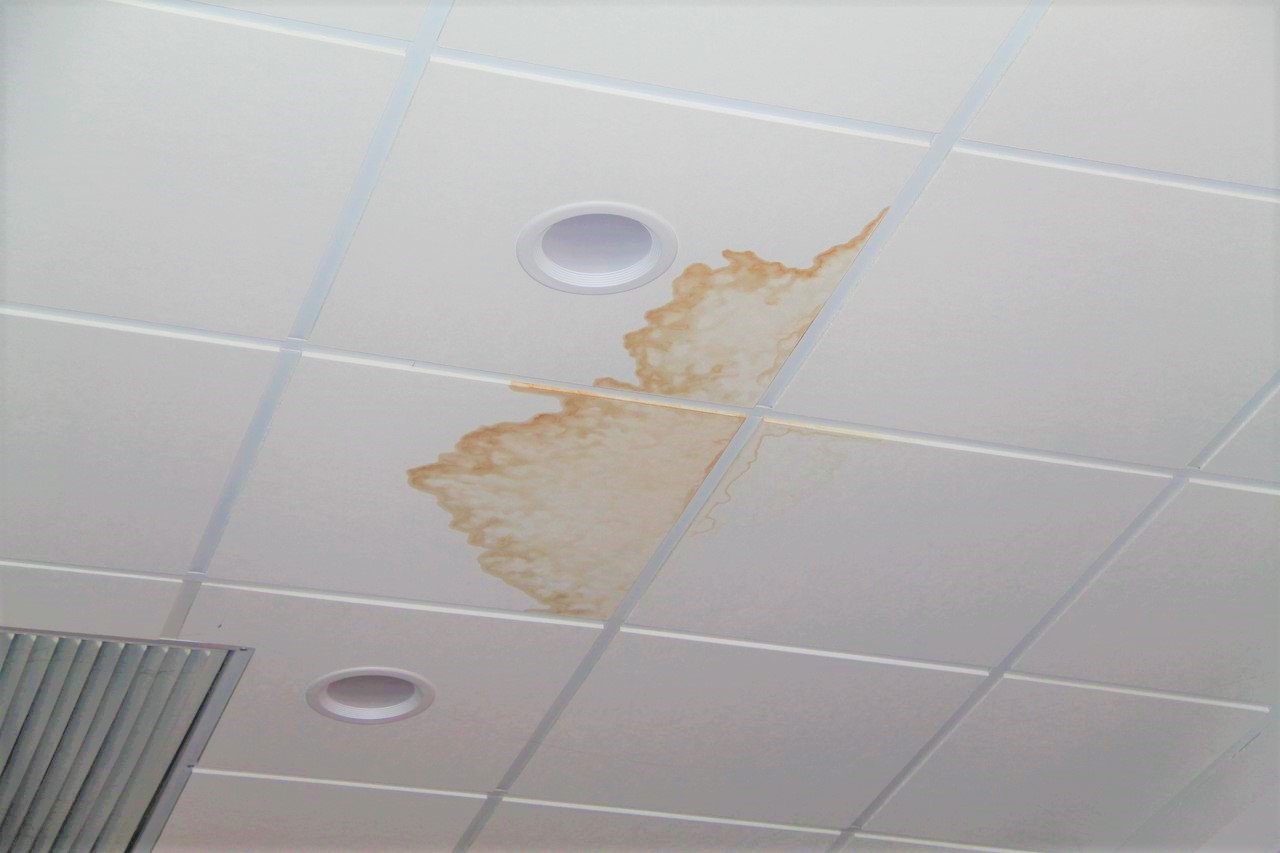

Уход за подвесным потолком Армстронг

Подвесной потолок можно использовать в помещениях, где температура держится в пределах 0-49 градусов Цельсия. Все панели, за исключением панелей из стекловолокна, можно красить красками на водной основе. Производитель заявляет о возможном ухудшении акустических и огнестойких свойств после покраски. Благодаря дополнительной защите от провисания, плесени и бактерий потолочная плитка также может использоваться в помещениях с повышенной влажностью, таких как ванные комнаты и подвалы, где нет прямого контакта с водой и есть внешняя вентиляция.

Для потолков Армстронг молдинги StyleStix используются для покрытия металлических реек и стыков между листом и стеной, придавая потолку законченный вид. Система формовки подходит для решетчатых систем 15/16 дюймов и может быть окрашена красками на водной основе в цвет плит. Молдинги Armstrong не впитывают воду, не чувствительны к повышенной влажности, а также устойчивы к плесени.

Подвесной потолок требует не большего ухода, чем обычный окрашенный потолок. Пыль и грязь можно удалить мягкой щеткой или пылесосом. Пятна или приставшую грязь можно удалить обычным ластиком или хорошим моющим средством. Потолок можно протирать влажной тканью или губкой, смоченной мыльной водой. Ткань или губку необходимо хорошо отжать, а мыльную пленку удалить чистой и слегка влажной тканью.

На большинство потолочных плит при правильном использовании предоставляется гарантия сроком от одного до 10 лет с даты установки, если сетка Армстронг не использовалась, и 30 лет, если использовалась металлическая сетка Армстронг. На панели типа Easy Elegance и Metallaire распространяется пожизненная гарантия производителя.

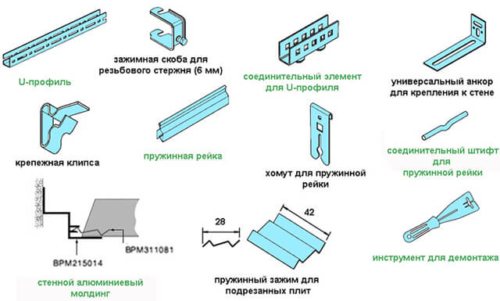

Дополнительные элементы подвесного потолка Армстронг

Помимо основных элементов в дизайне используются вспомогательные и декоративные детали. Это включает:

• Пластиковые покрытия, закрывающие стыки по периметру стен;
• Утопленные уголки для крепления электрических кабелей, светильников и элементов панельного освещения;
• Вставки для светильников нестандартных форм и конфигураций.

Кроме того, для фиксации панелей используется ряд дополнительных пружин, анкеров и зажимов, с помощью которых необходимо усилить облицовочные панели нестандартной ширины.

Дополнительные аксессуары

Технические характеристики потолочных панелей Армстронг с комплектующими

Размер декоративных плит в стандартном исполнении — 60х60 см, для высоких потолков, например, в производственных помещениях или развлекательных заведениях можно использовать панели Армстронг размером 60х120 см. Конструктивно такой потолок не отличается от предыдущего одна, единственная в которой меньше поперечных планок и больше установленных проволочных крючков.

Основные характеристики стандартной панели из минерального волокна:

• Толщина — 12-15 мм;
• Влагостойкость — содержание водяного пара в воздухе до 70%;
• Теплопроводность — 0,05562 Вт / м * oC;
• Звукоизоляция — до 54 дБ.

Довожу до вашего сведения! ДВП — самый дешевый, легкий и доступный по цене, поэтому половина всех столешниц Armstrong изготавливается из вермикулита и минерального волокна.

Среди недостатков можно отметить крайне низкую механическую прочность и влагостойкость. Стоит один раз уронить плиту или полить ее водой, так как материал выходит из строя полностью или частично.

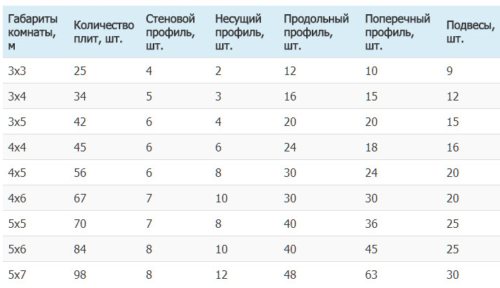

Расчет количества деталей для Армстронг

Вес потолка Армстронг с комплектующими на м2

Толщина панелей может быть разной, в зависимости от материала и категории помещения. Стандартная толщина — 12 мм, но может быть 8 или 22 мм. Соответственно, вес конструкции тоже разный. Например, вес подвесного потолка Армстронг на 1 м2 при использовании покрытия из ПВХ или минерального волокна составляет 2,75 кг, металлические панели стягиваются до 6 кг.

Вес 1 м2 потолка Армстронг с винтажными панелями, например минеральным стеклом, может достигать 11 кг. Декоративные панели всегда поставляются с несущим профилем. Край плиты должен соответствовать форме полки, иначе невозможно будет разместить материал на каркасе.

Из наиболее популярных моделей Stepped, Tegular, Square последняя чаще всего применяется для самостоятельного изготовления потолков Армстронг из-за простой схемы монтажа.

Установка подвесного потолка Армстронг

Монтаж потолка можно произвести самостоятельно с помощью строительных инструментов. Сложность монтажа зависит от размера и материала потолочной плитки. Легче установить панели из ПВХ и минерального волокна размером до 40,64 x 40,64 см. Крепление панели WoodHaven из волокна средней сложности. Монтаж металлических панелей Metallaire требует определенных навыков. Если встроенные светильники не используются, решетка может быть толщиной всего около 8 см. Чтобы избежать потери высоты помещения, листы можно крепить прямо к существующему потолку без установки подвесной системы.

Цены на потолочный каркас

потолочный карниз

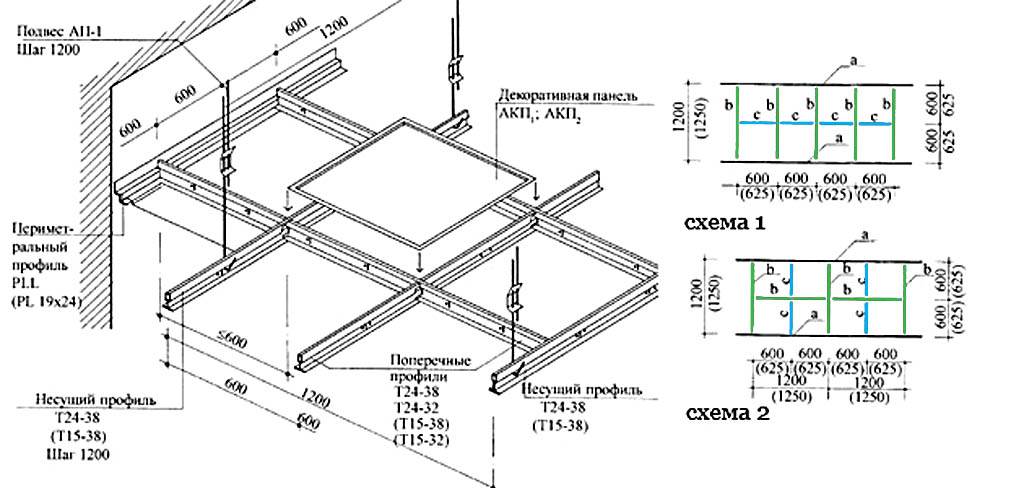

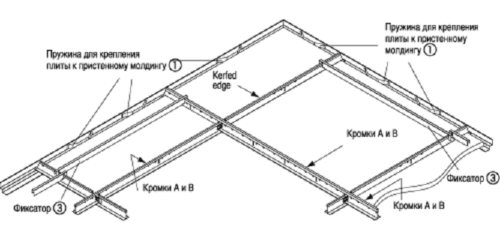

Схема монтажа потолка Армстронг

Чтобы сохранить все заявленные свойства натяжного потолка, необходимо обеспечить соблюдение определенных условий.

1. Устанавливайте при относительной влажности не более 70% и температурном диапазоне 15-30 градусов Цельсия.
2. Достаньте потолочную плитку из упаковки и оставьте ее на ночь при комнатной температуре в комнате, где они будут установлены.
3. Не кладите утеплитель прямо на потолочную плитку в пространстве под потолком.
4. Не кладите потолочную плитку под катушки трансформатора.
5. Если вам нужно разрезать плиту, воспользуйтесь острым ножом. Пластина должна располагаться лицевой стороной вверх.

Видео — Сборка подвеса

Простая установка панелей осуществляется с помощью скрытой системы EasyUp или путем приклеивания непосредственно к поверхности потолка. Установка EasyUp также применяется для деревянных панелей.

1. Прикрепите металлические опорные планки непосредственно к потолочным балкам.
2. Прикрепите направляющие зажимы к опорным направляющим в необходимых положениях.
3. Прикрепите потолочную плитку или планки к боковым поверхностям.

Для приклеивания плит необходимо использовать строительный раствор или специальный клей. Нанесите раствор на углы плиток и закрепите их к потолку, зацепив за соседние плитки. Потолок при таком способе крепления должен быть чистым и ровным.

При работе с металлическими панелями используйте защитные перчатки, так как края этих панелей достаточно острые. Металлические пластины могут иметь небольшие морщинки или вмятины на поверхности — это считается производителем усиливающим эффект старины и не считается производственным браком. Стальные панели необходимо очистить денатурированным спиртом и просушить, после чего такие панели перед установкой покрасить масляными красками для предотвращения ржавчины. Остальные металлические листы производятся уже обработанными и имеют на поверхности пленку ПВХ, которую необходимо удалить непосредственно во время установки модуля.

Для установки металлических панелей или больших листов другого материала требуется как минимум два человека: один будет удерживать панель в модуле, другой должен будет закрепить панель на направляющей.

1. Разметьте стены по периметру комнаты на необходимой высоте.
2. Обустройство расположения панелей на потолке производится таким образом, чтобы в центре комнаты было целое панно. Незавершенные стеновые панели следует обрезать по размеру или использовать узкие специальные панели в той же цветовой гамме, что и основные панели.
3. Следующим шагом является установка реечной системы. Прикрепите угловой профиль по периметру комнаты. Установите опорные рейки параллельно с помощью крючков и закрепите на них поперечные сечения. Расстояние между несущими и поперечными сечениями зависит от размера потолочной плитки.
4. Закрепите модульные пластины в сформированной сетке.
5. В последнюю очередь установите потолочный молдинг.

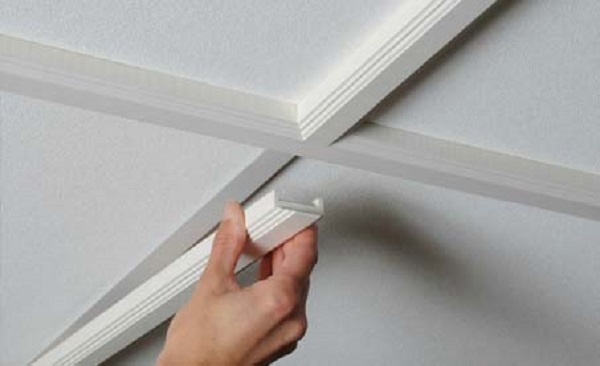

Установка литья

Виды плит

Конструктивно комплект для монтажа подвесного потолка зависит от выбора стеллажной системы и типа кромки плитки.

Для открытых конструкций с видимой полкой планок каркаса используются плиты с четырьмя типами кромок:

1. Край стола. Плита имеет однородный конец по периметру.
2. Кромка плитки. По периметру у панели есть скошенная ступенька, так что штуцер будет утопленным. Эти два типа пластин собираются с рейкой Т24.
3. Край MicroLook. Он имеет ту же ступеньку, что и Tegular, но используется с гусеницей T15.
4. Кромка с кромкой MicroLook BE. Специально разработан для использования с декоративной планкой Silhouette.

Для сборки скрытых конструкций используется плита со следующими видами кромок:

• Вектор. Это распространенный тип для скрытых конструкций, так как он используется в сочетании со стандартной рейкой T24.
• K2C2, SL2 используются с полосами «Z».
• Металлическая панель с технологией крепления в зажимах крепления скрытой системы Clip-In (на зажиме) и Hook-On (на крючке).

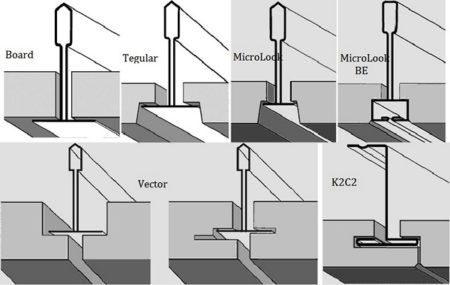

Типы кромок

Важно! Открытый каркас, собранный из стандартного профиля Prelude, Bandraster используется как основа для укладки ровной кромки плитки из любого декоративного материала.

Рекомендации

Предварительные расчеты позволяют сэкономить, закупив необходимое количество комплектующих без излишков. Однако специалисты рекомендуют учитывать индивидуальные особенности каждого потолка и помещения, в котором будет осуществляться отделка. На количество приобретаемых деталей влияет множество факторов:

• Функции перекрытия. В разных зданиях используются разные материалы полов. Это может повлиять на расположение деталей: в некоторых случаях обилие железной арматуры или другие особенности могут привести к смещению опор вбок. Чтобы надежность системы не пострадала, необходимо будет увеличить ее количество.
• Расстояние от пола. Это напрямую влияет на тип используемого крепежа, поскольку некоторые модели подвесов, используемых для потолка Армстронг, имеют ограниченную максимальную длину.
• Ошибки. От них никто не застрахован и при покупке комплектующих для потолка нужно заложить какие-то «запчасти», чтобы в случае ошибки не пришлось спешить в магазин за недостающим предметом.

В каких помещениях рекомендуют устанавливать

Плиточный потолок Армстронг можно использовать практически в любом здании. Область их применения определяется свойствами панельного материала:

• в бассейнах, больницах, саунах, складах, террасах, прачечных — влагостойкие;
• в ресторанах, клиниках, гостиницах, аудиториях и концертных залах — акустика;
• гигиенические — для медицинских учреждений, детских садов, предприятий общественного питания и др.

Встречается такой вид отделки и в жилых помещениях — чаще всего в ванной, но также устанавливается на кухне, балконе.

Срок службы

Системы Armstrong делятся на четыре группы прочности:

• сверхвысокий (I) — 30 лет и более;
• высокий (II) — 20-30 лет;
• средний (III) — 12-20 лет;
• низкий (IY) — 7-12 лет.

ГОСТ не допускает использование моделей со сроком службы менее 7 лет.

Монтаж подвесного потолка Армстронг

На этом этапе важно придерживаться последовательности и действовать поэтапно, согласно инструкции.

Подготовительный этап

Предварительно выравнивается потолок и затем делаются разметки. С помощью лазерного или водного уровня проводят горизонтальную линию на высоте потолка. После этого монтируется угловая планка при помощи дюбелей.

Затем применяется сетка из параллельных линий, чтобы расположить профили с соответствующим шагом. Обязательно помнить, что вырезаются только боковые панели.

Монтаж каркаса

Собранные крючки устанавливают, согласно разметке, с шагом 4-4,5 мм. На одном элементе есть кольцо для крепления к потолку, а на другом крючок, на котором подвешивается опорный профиль.

Сначала устанавливаются опорные профили, выравниваясь по нити, натянутой между угловыми планками. Далее монтируются поперечные профили. Все компоненты имеют соответствующие отверстия, а рама собрана как конструктор.

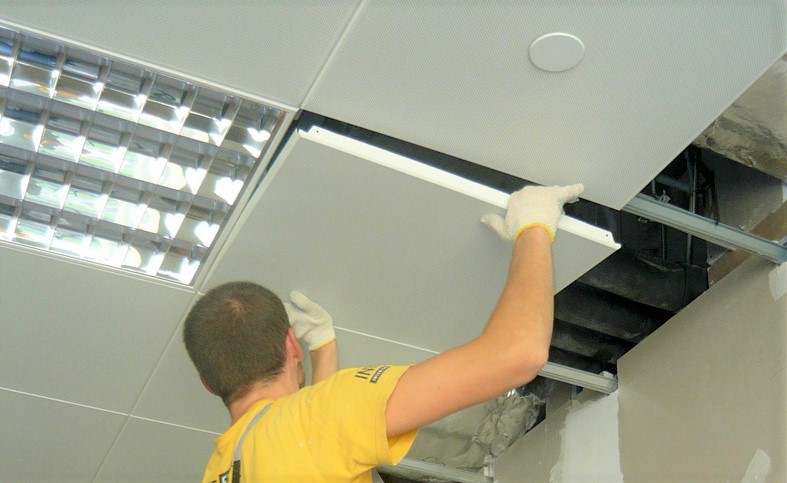

Монтаж потолочных плит

Затем устанавливается освещение. При необходимости просверлите отверстия в пластинах. Укладке плит способствует указанное направление кладки на каждой. Пластины вставляются в ячейки.

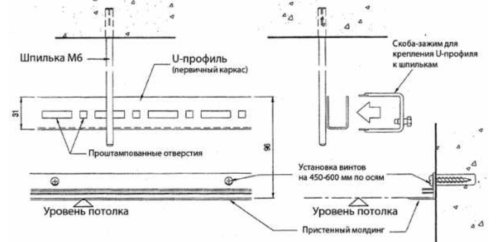

Пристенный угол для потолка Армстронг

На стены по периметру комнаты, на высоте не менее 20 см от необработанного потолка, нашивается стеновой молдинг или уголок. Уголок для потолка Армстронг фиксируется обычными дюбелями, вбитыми в стену с шагом 30 см.

Важно! Вагонка используется как опора для несущих и продольных профилей, поэтому при установке материала особое внимание уделяется точности разметки.

Кроме того, уголок позволяет закрыть большую часть щелей в зоне примыкания панелей Армстронг к поверхности стены.

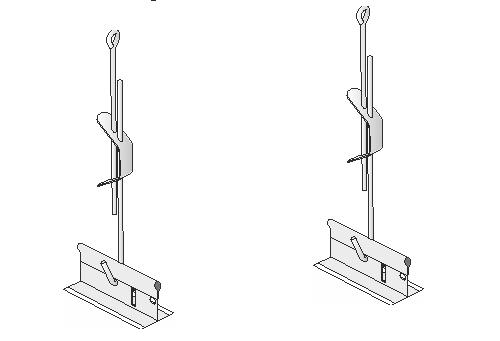

Анкерный крюк для каркаса потолка Армстронг

Система крепления подвеса к необработанному потолку представляет собой разъемную трубу с радиальным отверстием и планку для петли на верхней балке подвеса. Чтобы установить анкер, просто просверлите отверстие в бетоне и забейте крепеж.

Анкер также можно установить на потолке в углу

При правильной установке анкер выдерживает нагрузку до 20 кг, при общем количестве подвесов на метр до 4 штук обеспечивается запас прочности по нагрузке почти полторы нагрузки.

Вес собранной конструкции на квадратный метр

По группе поверхностной плотности по ГОСТ Р 58324-2018 выделяют четыре типа панелей (кг на 1 м2 покрытия):

1. Ультра легкий — до 1,5.
2. Легкие — 1,5-3,0.
3. Средний — 3,0-5,0.
4. Тяжелая — более 5,0.

Наибольшую нагрузку создают деревянные и металлические плиты, наименьшую — минеральные изделия.

Масса всей конструкции зависит от того, сколько элементов будет использовано:

• гиды;
• угловые профили;
• подвески;
• лампы;
• решетка и так далее

В среднем вес потолка Армстронг с комплектующими на 1 м² составляет 2,5-8 кг.

Виды плит для навесных потолков Армстронг, размеры, толщина

Все панели Армстронг сертифицированы по качеству. В продаже можно увидеть несколько видов.

Жесткие пластины	Стакан Древесина Пластик Зеркало Целые или перфорированные листы
Мягкий	Органические материалы (для производства используется вторичное, легкое и безопасное целлюлозное сырье) Минеральные материалы (в состав входит минеральная вата, негативно влияющая на дыхательную систему, используется все реже)

Размеры плитки 600 х 600 мм, диаметр: 8, 15, 20, 25 мм. Панели можно приобрести стопками, одна покрывает 8 м2 потолка.

Дополнительно на всех заводах Armstrong устанавливаются панели следующих типов.

1. Акустическая окантовка (толщина панели до 22 мм).
2. Гигиеничный (панели с антибактериальным покрытием).
3. Перед (материал — пластик, металл)
4. Эконом — класс (не переносит влаги, тонкий и ломкий).
5. Водонепроницаемый (рекомендуется для бассейнов).
6. Дизайнер.

Плюсы и минусы

У потолков Армстронг много преимуществ перед другими видами отделки:

• невысокая стоимость — от 205 руб / м2, включая каркас;
• идеально ровная поверхность;
• маскировка недостатков основного потолка без дорогостоящего и трудоемкого ремонта;
• возможность использования любого количества ламп;
• быстрый и легкий монтаж, особенно если работы проводят профессиональные мастера;
• вариативность: благодаря подвесным конструкциям создаются поверхности различной геометрии: наклонные, криволинейные, многоуровневые;
• маскировка инженерных сетей, коррекция высоты;
• простота обслуживания — если есть необходимость в ремонте коммуникаций, то демонтировать всю отделку не нужно — достаточно снять несколько панелей;
• универсальность: возможно комбинирование конструктивных элементов системы от разных производителей.
• разнообразие дизайнов — легко подобрать вариант под любой стиль интерьера: классический, индустриальный, модерн, минимализм и др цвета, фактуры, фактуры;
• небольшой вес конструкции;
• ремонтопригодность — поврежденные листы легко заменяются новыми, не разбирая все покрытие;
• практичность: системы устанавливаются в зданиях с высокими требованиями к гигиене, звукоизоляции, пожарной безопасности, акустике;
• экономия: благодаря высокому отражению света и теплоизоляции позволяет рационально использовать тепло и электроэнергию.

К недостаткам потолков Армстронг можно отнести:

• снижение высоты помещения на 8-10 см;
• низкая влагостойкость большинства панелей;
• некоторые конструктивные ограничения;
• низкое сопротивление классического потолка;
• сомнительная экологическая совместимость (в производстве может использоваться формальдегид).

Вспомогательные материалы

Каркас крепится к потолку крючками. Armstrong предлагает широкий выбор креплений, рассчитанных на различные нагрузки и регулировку по высоте. Их можно разделить на следующие группы:

• Быстрая фиксация крючков. В них лепесток пружины закреплен на металлическом стержне на определенной высоте. Самый распространенный в жилищном строительстве.
• Подвесы Вернье.
• Крючки с резьбой. Металлический стержень имеет резьбу с гайкой. Используется для тяжелых конструкций.
• Регулируемые тросы. Применяются для облегченных вариантов и со значительным занижением подвесного потолка по сравнению с основанием.

Разнообразие подвесов

Для крепления к стенам и потолку используйте пластиковые или металлические анкеры.

Порядок сборки

Принцип монтажа потолка Армстронг прост и интуитивно понятен:

• По периметру комнаты размечается уровень потолка, закрепляется угловой профиль. Анкеры просверливаются с шагом 0,5 м.
• Следующим этапом является установка длинных опорных рельсов длиной 3,7 м. Их устанавливают через каждые 1,2 м. Направление опорных рельсов выбирается в зависимости от конструкции — можно делать прямые или диагональные стыки. Для этого нужно установить рейки под углом к ​​стене. Если длины полосы не хватает, их соединяют торцевыми замками.
• Подвески устанавливаются по линии установленных несущих реек. Первый подвес фиксируется на расстоянии 0,6 м от стены, а последующие — с шагом 1,2 м. В пружинных подвесах штанга с проушиной крепится к потолку, а штанга с крючком зацепляется на опорную дорожку. В нем есть специальные отверстия.
• Затем с шагом 0,6 м между направляющими устанавливаются длинные ригели. Закрепите их фиксаторами на концах, вставив в пазы направляющих опоры.
• Последними устанавливаются короткие полосы по 0,6 м.

Важно! При установке тяжелых растровых светильников каркас и соответствующая ячейка укрепляются дополнительными подвесами.

• В ячейки монтируются растровые или панельные светильники.
• В последнюю очередь укладывается декоративное панно.

Видео по установке потолочных аксессуаров Armstrong:

Несмотря на все разнообразие материалов компонентов, многие из них вполне совместимы с обычными направляющими T15 или T24. Этот профиль позволяет использовать панели из самых разных материалов.

Характеристики металлической подвесной системы Армстронг

1. Подвесной профиль не прогибается и гарантирует неподвижную фиксацию узлов соединения.
2. В сложенном виде конструкция легкая и компактная, что удобно для переноски.
3. Профили изготавливаются с использованием запатентованной технологии PeakForm, которая улучшает стабильность и устойчивость всей конструкции.
4. Соединение рельсов SuperLock предназначено для создания надежных соединений, слышимых при установке. Поперечины легко снимаются и могут быть закреплены в другом месте.
5. ScrewStop предотвращает вращение тонких профильных деталей.
6. Подвес имеет значительную торсионную устойчивость.
7. Рейки, оцинкованные горячим способом, устойчивы к коррозии, насекомым и плесени.
8. Несущая профильная конструкция способна выдерживать значительные нагрузки порядка 170-200 кг.
9. Подвесная система огнестойкая. Несущая балочная конструкция подвесной системы Prelude выдерживает огонь в течение 23,5 минут, тогда как гипсовый или натяжной потолок рушится за 15 минут.

Подвесные системы отличаются стыковкой профилей с панелями подвесного потолка.

1. Кафель — Тегулар (Easy Elegance, HomeStyle).
2. Скрытая плитка — Flush Tegular (HomeStyle).
3. Квадрат — Квадрат (Metallaire, HomeStyle).
4. Step — Step (HomeStyle).
5. Шип и паз с фаской (WoodHaven, HomeStyle).
6. Квадратный гребень и паз (TinLook).

Если предусмотрены потолочные светильники, потолочные светильники должны иметь независимые подвесы, чтобы их не поддерживала подвесная система.

Кроме того, использование подвесной системы позволяет создавать арочные конструкции, что позволяет выйти за рамки плоских потолков. Радиус кривизны арки проверяется по желанию дизайнера; Для поддержки арки с целью усиления несущего профиля производятся специальные четырехвинтовые крепления.

Достоинства и недостатки потолка армстронг

Есть очевидные преимущества, о которых следует знать покупателю. Вспомогательные потолочные панели Armstrong признаны одними из лучших в мире (китайских подделок не бывает). Следует обратить внимание на следующие преимущества.

• Отличная звукоизоляция.
• Высокая степень отражения света (можно сэкономить на освещении).
• Посуда изготовлена ​​из натуральных материалов (экологически чистое сырье, которое не скажется отрицательно на здоровье).
• Кроме того, выпускается большое количество комплектующих и аксессуаров, что упрощает монтажные работы и расширяет функциональные возможности панелей.
• Быстрая установка, без осложнений.
• Потолок типа Армстронг скроет все неровности и недостатки основного покрытия.
• Удобные панели позволяют быстро провести ремонт датчиков и систем вентиляции. Просто снимите панель в нужном месте.
• Высокая огнестойкость (низкая степень воспламеняемости).
• Низкий вес.
• Доступная стоимость.

Потолочные панели Armstrong доступны с различными текстурами и дизайнами

Также есть несколько недостатков, которые нельзя игнорировать.

• Если в квартире планируется установка плит, то наличие «неблагополучных» соседей, способных затопить, — довольно неблагоприятный фактор. Материал потолка Армстронг плохо переносит повышенную влажность. Лучше использовать кассетный или решетчатый потолок.
• Также нежелательны резкие перепады температуры окружающей среды. В результате минеральные плиты очень быстро портятся и даже меняют цвет на желтоватый.
• Избегайте ударов, которые оставляют вмятины на поверхности панелей.
• Укладывать его можно только в определенном порядке; изогнутые и изогнутые колодки не подойдут.

Перед установкой необходимо ознакомиться со всеми особенностями, чтобы потом не проводить дальнейшие ремонтные работы.

На потолочных панелях с компонентами Армстронг от влаги остаются желтые пятна

Подвес для подвесного потолка Армстронг

Рама может быть установлена ​​на различных типах подвесных устройств. Основные характеристики показаны в таблице ниже.

Для небольших потолочных конструкций часто используют проволочный крепеж АП1, состоящий из двух балок и регулировочного кронштейна. По точности настройки уступает моделям с резьбовой регулировкой, но гораздо проще в установке и использовании.

Четыре основных типа подвески

Минимальная монтажная высота — 15 см, максимальная — 60 см. В отличие от резьбовых стержней, проволочные модели не закисают, легко разбираются и используются повторно.

Схема сборки на шпильках с резьбой

Читайте также: Виды потолков в квартире: какие бывают покрытия
