Каркас для гипсокартона на потолок: как сделать своими руками

Преимущества металлического профиля

Для изготовления токарного станка используются два основных материала: деревянные балки и металлические профили. Второй тип материала более предпочтителен.

Металлический профиль таков по некоторым характеристикам:

• По большей части (при правильном хранении и транспортировке) — не имеет недостатков (кривизны). Но, если вы выберете пиломатериал, вам придется раскладывать много материала.
• Металлические элементы можно использовать практически в любом помещении, а также игнорировать перепады температур. Это значит, что поверхность не подвергнется деформации.
• Оцинкованные детали могут служить долго. Поэтому их также можно использовать в помещениях с большой влажностью. Также они не поражаются грибком и гнилью.
• Существуют различные элементы крепления профиля, позволяющие создать надежную и прочную конструкцию.

Монтаж металлического каркаса под гипсокартон

Перед установкой стены из гипсокартона любой толщины прилегающие стены необходимо оштукатурить, а пол выстелить выравнивающей стяжкой.

Материалы и инструменты для металлического каркаса по гипсокартон

Для создания простой перегородки толщиной до 100 мм достаточно профилей UW и CW. Если требуется более толстая стена с облицовкой в ​​ее служебной полости, следует использовать профили UD и CD. В этом случае с каждой стороны стены необходимо будет установить параллельные направляющие, расположенные на необходимом расстоянии друг от друга.

Для крепления профилей друг к другу в каркасе потребуются прямые подвесы и шурупы типа «блошка» со сверлами. Чтобы прикрепить всю конструкцию к соседним стенам, вам потребуются пластиковые дюбеля и ударные саморезы.

Готовый каркас будет облицован листами гипсокартона толщиной 12,5 мм, которые должны иметь большие скошенные кромки серого или зеленого цвета. Обычная стена из гипсокартона серого цвета, влагостойкая, которую можно использовать в ванной или кухне — зеленого цвета. Пластины крепятся к каркасу саморезами по металлу 3,5х35 мм, имеющими пробивные наконечники и потайные головки. Их тоже нужно покупать.

Чтобы укрепить дверь в коробку, понадобится АС-профиль или деревянный брус. Кроме того, следует запастись уплотнительной лентой, служащей утеплением перегородки от стен, потолка и пола, минеральной ватой для заполнения полости перегородки и металлического уголка для оформления откосов дверных или оконных проемов.

В набор инструментов, предназначенных для изготовления металлического каркаса под гипсокартон, должны входить: строительный уровень длиной 120 или 80 см, рулетка, как правило, трос, отвес, ножницы по металлу, перфоратор, дрель с реверс или отвертку.

Изготовление металлического каркаса для перегородки

Например, рассмотрите возможность формирования каркаса перегородки из профилей CW и UW. Сначала следует отметить на полу место расположения будущей конструкции. Здесь необходимо учитывать следующие моменты:

• стены комнаты редко стыкуются под идеально прямым углом. Особенно это касается старых построек. На разных концах противоположных стен расстояния между ними могут отличаться на несколько сантиметров. Это необходимо учитывать при разметке новой перегородки или стены и прикреплении ее не к одной конструкции, а к обеим, расположенным параллельно друг другу. В этом случае следует усреднить все расстояния, чтобы не получить результирующую визуальную кривизну комнаты.
• Размечая линию стены, следует учитывать, что она нужна как ориентир при установке направляющего профиля. Поэтому фактически перегородка будет немного «смещена» на расстоянии толщины обшивки гипсокартоном и его отделочных слоев. Проведя линию планируемой перегородки на полу, ее необходимо спроецировать на потолок. Делается это с помощью отвеса. Если вместо этого использовать лазерный уровень, задача будет намного проще. Получив две линии, одну на потолке, а другую на полу, необходимо соединить их концы по стенам, а вертикальность предложенной перегородки проверить строительным уровнем.

В случае положительного результата этой проверки на потолке и на полу по контурам перегородки необходимо закрепить направляющие профили UW. Их установку следует производить с помощью уплотнительной ленты, которую прокладывают между профилем и базовой поверхностью. Профили крепятся по краям и через каждые 0,5 м с помощью дюбелей и ударных шурупов.

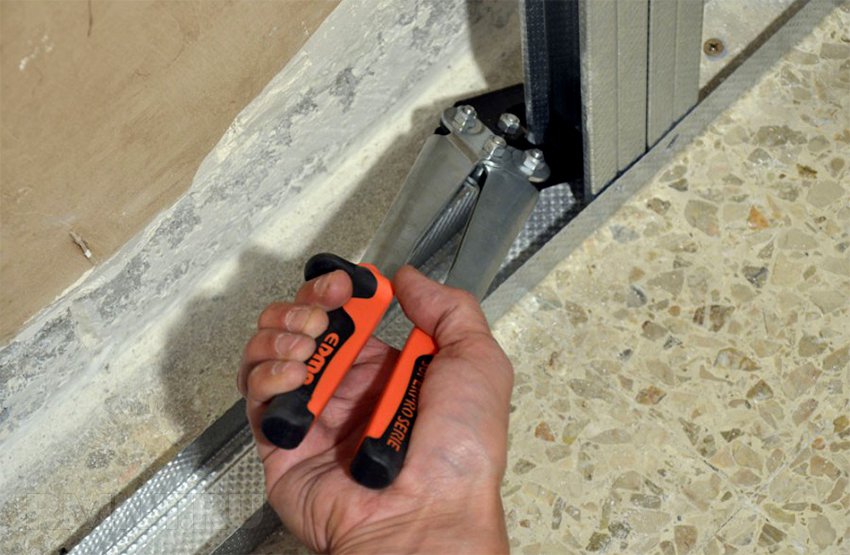

Далее к краям реек следует закрепить стойки профиля CW. Сначала с двумя несущими профилями необходимо сформировать дверь в выбранном месте будущей перегородки. Крепление стоек удобнее начинать с нижней рейки, а затем продевать их в верхний профиль УШ, выравнивая их в строго вертикальном положении. Только после этого можно закрепить опорные стойки саморезами в верхней направляющей. Все стойки расположены напротив друг друга по направлению к проему.

Несущие профили оконных или дверных проемов необходимо укрепить деревянными балками. Для этого нужно вставить их внутрь стоек и закрепить саморезами. Сечение брусьев должно соответствовать ширине профилей. Профили AU можно использовать как альтернативу пиломатериалам.

Следующий этап работ — установка опорных профилей по всей длине будущей перегородки между верхней и нижней рейкой. Первый профиль CW необходимо установить на расстоянии 55 см от соседней стены, а все остальные — не более 60 см друг от друга. Расстояния измеряются от центра каждого полюса. Проверка их вертикального положения обязательна.

Для формирования горизонтального верха двери или горизонтальных участков окон в раме необходимо использовать направляющий профиль UW. Вам понадобится его кусок на 30 см длиннее ширины проема. Сначала необходимо нанести две метки на полочки профиля, расположенные на расстоянии 15 см от каждого его края. Далее нужно разрезать по меткам полочки профиля под углом 45 градусов к ее основанию. Затем края заготовки следует загнуть до получения П-образного элемента.

Полученную таким образом деталь необходимо расположить загнутыми краями на боковых стойках проема и поднять на желаемую высоту. После этого остается только закрепить этот элемент в проеме, прикрутив его края саморезами к боковым опорным профилям. Аналогичным образом оформляются оконные проемы рамы.

Теперь получившуюся металлическую конструкцию, состоящую из направляющих, опорных профилей и проемов, можно обшить листами гипсокартона.

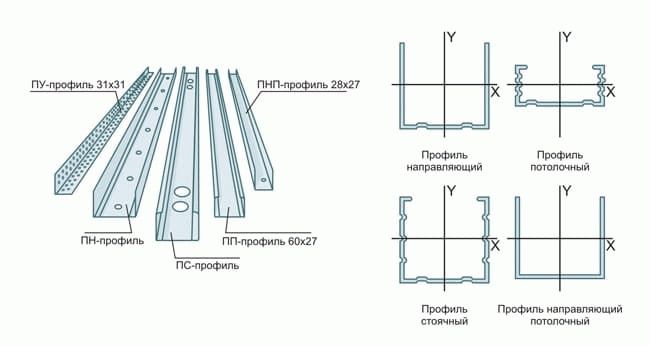

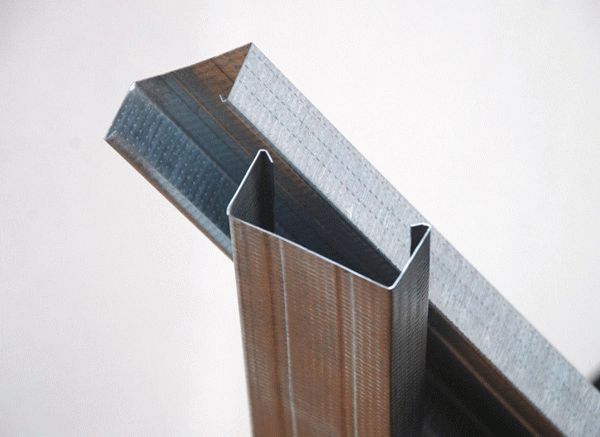

Выбор материала

Стоит обратить внимание на выбор необходимых материалов, особенно при выборе деталей токарного станка. Существуют следующие виды профилей, позволяющих создать каркас для стен из гипсокартона:

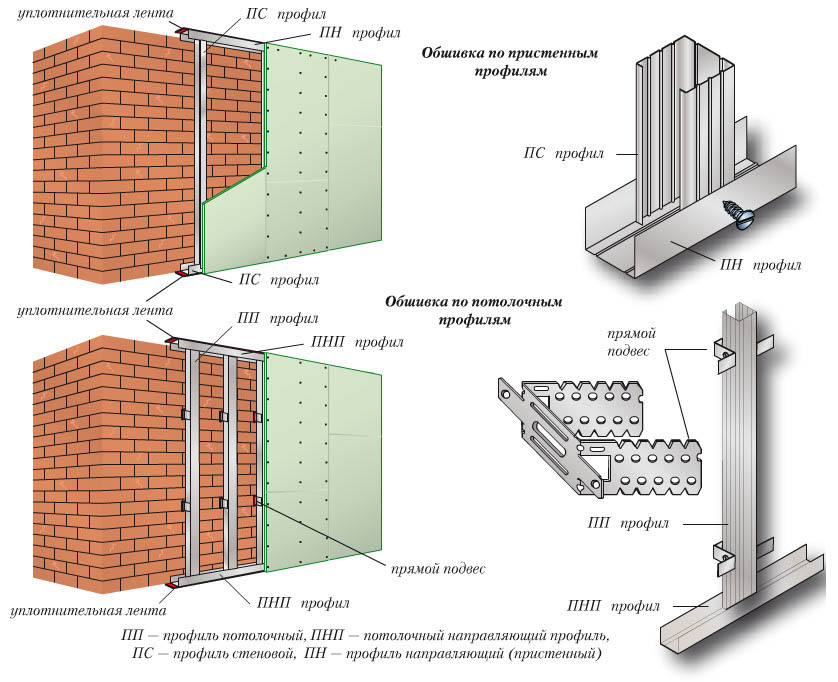

1. Гид (ПН). Этот элемент предназначен для создания конструкции, которая будет служить для крепления стоечного профиля. Именно от крепления такого вида профиля будет зависеть внешний вид поверхности в будущем.
2. Стеллаж (ПС). Применяется для создания стружек или других перегородок. Могут быть представлены различные криволинейные варианты.

Отдельное место занимают детали для потолочных конструкций: потолочный профиль (ПП), потолочный направляющий профиль (ПНП).

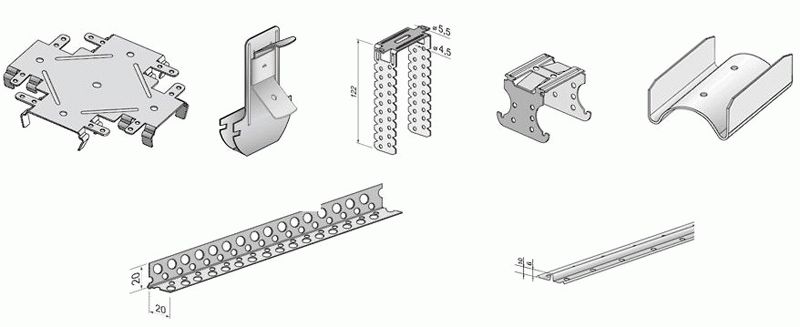

Также стоит рассмотреть вариант использования таких дополнительных элементов:

• Угловой профиль (ПУ). Возможно — внешнее и внутреннее.
• Арочный профиль (ПА). Используется для создания арок.
• Подвеска (П-образная). Применяется для крепления конструкции к стенам и потолку.
• Коннектор («Краб»). Скреплять между собой перпендикулярные детали очень удобно.
• Расширение. Подключите разные участки профиля.
• Дюбель и саморезы (по металлу).

именно на этом этапе многие совершают очень важную ошибку. Он заключается в приобретении неспециализированного профиля. То есть они путают элементы потолка с элементами стен.

Крепление гипсовых строительных плит и гипсоволокнистых листов

Крепление гипсоволокнистых строительных плит и гипсоволокнистых плит к профилям (пруткам) осуществляется в основном через несущие профили. Для удобства последующей затирки рекомендуется разрезать листы стороной вдоль стены
продольный край.
Установите гипсовые блоки с помощью подпорок или телескопического погрузчика
гипсоволокнистые плиты или плиты в проектном положении и закрепить их на каркасе. Штукатурка
строительные плиты или гипсоволокнистые плиты подогнаны друг к другу и скреплены винтами

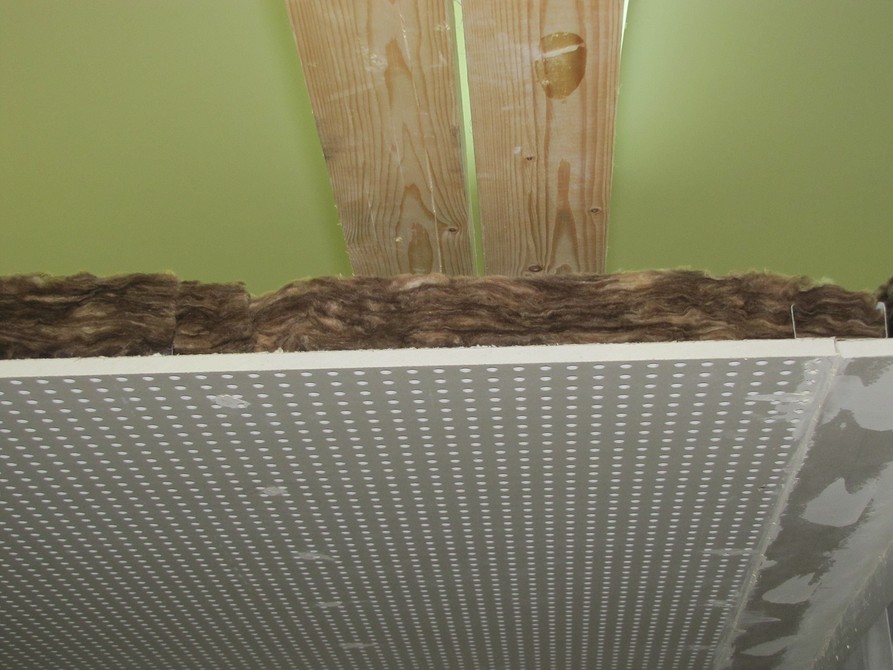

к каркасу винтами, при этом нельзя допускать их деформации. Изоляционная установка
материал (при необходимости) выполняется параллельно с монтажом каждого листа обшивки. Толщину и плотность изоляционного материала необходимо рассчитать и учесть в нагрузках при выборе типа и конструкции подвесного потолка.
При установке подвесного потолка соседние листы следует устанавливать со смещением, смещением друг от друга не менее чем на один шаг несущего профиля.

С торцевых кромок гипсокартонных строительных плит, не покрытых картоном, с помощью строгального станка необходимо выполнить скос под определенным углом (22,5 °) на глубину 2/3 толщины
простыня.

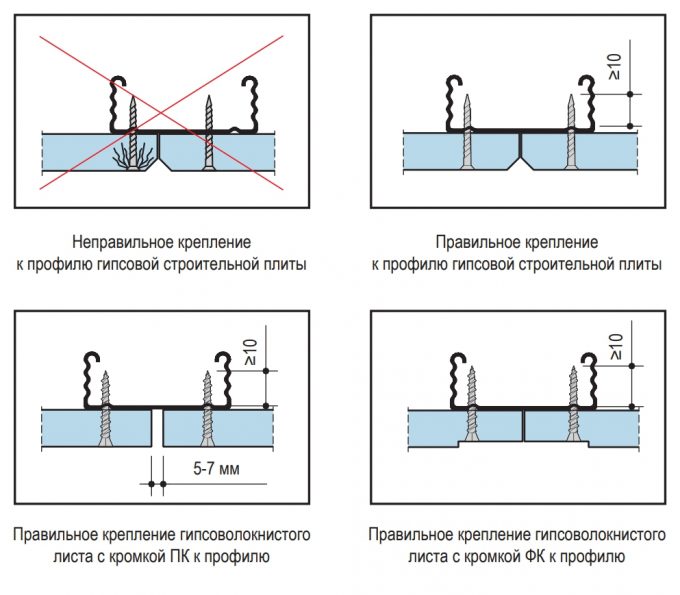

Гипсокартон или гипсоволокнистые листы крепятся к каркасу саморезами на расстоянии 150 мм друг от друга на расстоянии соседних листов:
• для гипсокартонных панелей не менее 10 мм от края листа, оклеенного картоном или без него
менее 15 мм от срезаемого;
• для гипсоволокнистых плит не менее 10 мм от края плиты.
При использовании гипсоволокнистых плит толщиной 12,5 мм шаг саморезов увеличивается
до 200мм. Саморез применяется для крепления гипсовых строительных панелей к каркасу
винт ТН, а для гипсоволокнистых листов — саморез МН.

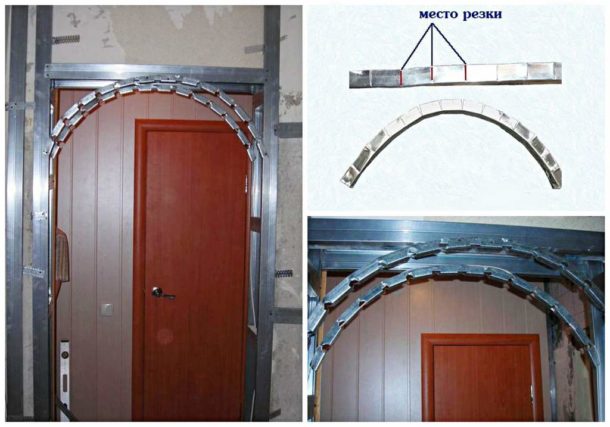

Формирование арок

Кривая создается с помощью специального дугового профиля. При его отсутствии можно использовать направляющую потока — в боковых стенках делаются вырезы в виде лепестков, после чего она легко складывается.

Обе направляющие соединяются вертикальными стойками, к которым впоследствии крепится гипсокартон.

При ширине арки до 30 см горизонтальные перемычки необязательны — необходимую жесткость обеспечит нижний гипсокартонный пол.

Поэтапная сборка потолочного каркаса

Основные правила сборки:

1. постоянно требуется проверять уровень.
2. Стрижка производится специальными ножницами по металлу.
3. Заранее составляется схематический рисунок с расчетами на простой бумаге.
4. Не забывайте, что помимо обрешетки поверхность будет проедать еще и гипсокартон, поэтому при значительной температуре падения стоит подумать о штукатурке или предварительном механическом выравнивании в виде очистки выступающих неровностей и других элементов.
5. Крепление металлических деталей производится саморезами, при этом дюбеля прикручиваются к бетонному, каменному, кирпичному основанию.

Когда планируются работы по облицовке стен и потолка, желательно сначала выполнить потолок. Как уже было отмечено, металлические конструкции намного надежнее деревянных, поэтому лучше использовать только такую ​​обрешетку.

Чтобы сделать качественный каркас под гипсокартон из металлического профиля, нужно тщательно подготовить поверхность. Его следует максимально очистить от легко осыпающихся элементов, штукатурки, грязи. Также потолок необходимо хорошенько просушить, убедиться в отсутствии сквозных отверстий, трещин и каких-либо ремонтов.

Затем следует провести все запланированные электромонтажные работы и проверить исправность проводки. Если вы планируете устанавливать светильники встраиваемого типа, отметьте их расположение, чтобы они не соприкасались с металлом конструкции.

1 этап — Расчеты

Перед подключением направляющих по гипсокартону производятся расчеты.

Чтобы рассчитать материалы для металлического каркаса, вам понадобятся:

1. Определите периметр комнаты, тщательно измерив каждую сторону. Окончательное число, разделенное на 3 (отснятый материал для начальной панели), то есть сколько начальных профилей потребуется в конце. Но стоит взять 1-2 в качестве резерва.
2. Для расчета количества продольных профилей необходимо ширину помещения разделить на ширину пролета — 0,6 м. 1 часть от расчетных, как правило, останется в запасе.
3. Поперечный — длину комнаты делят на ширину 0,6 м, затем делают ячеистую обрешетку под гипсокартон.
4. Крючки прямые считаются с учетом того, что они фиксируют продольные профили через каждые 0,6 м.
5. Количество крабов зависит от количества стыков продольной и поперечной планок при изготовлении токарного станка.

Вы можете использовать этот калькулятор. Последовательно введите размеры всех стен, которые нужно облицевать плиткой, затем добавьте результаты.

Введите расчетные параметры для расчета
Высота перегородки (в метрах):
Длина дефлектора (в метрах):
Количество дверей:
Количество окон:

Имя	Норма потребления	Расход материала	Мера U
1. Лист гипсокартона — Размеры листа ГКЛ 2,5 * 1,2 — 3 м2	1		простыня
2. Направляющий профиль PN 27/28, длина профиля 3 погонных метра	периметр		пК.
3. Профиль потолочный ПП 60/27, длина профиля 3 погонных метра	3		пК.
4. Прямая подвеска	4		пК.
5. Одноуровневый «крабовый» коннектор	2		пК.
6. Саморезы 3,2 * 25 для гипсокартона	34		пК.

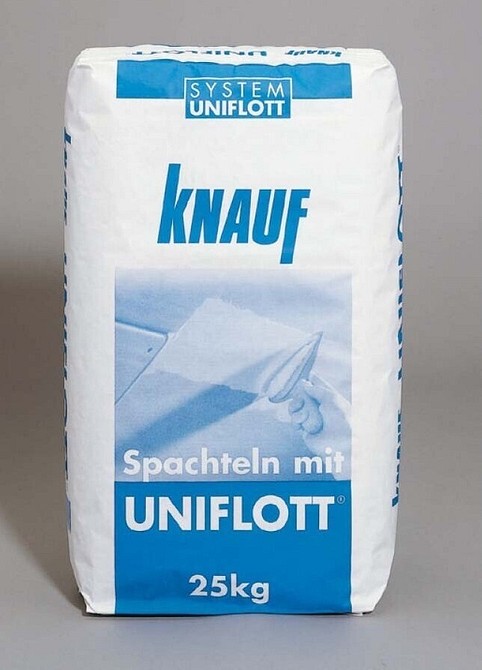

7. Лепнина «Фугенфюллер» («Унифлот»)	0,9		кг

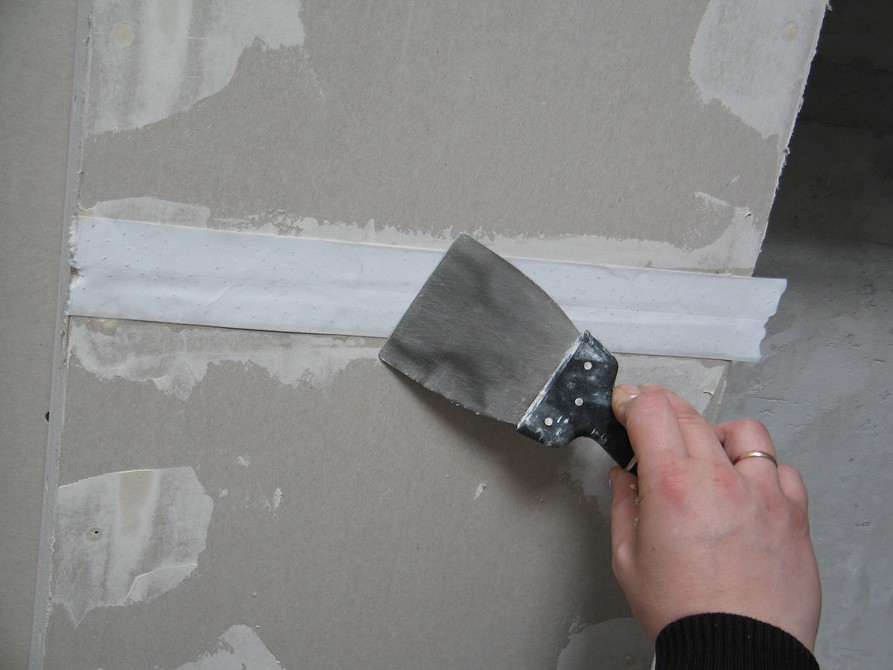

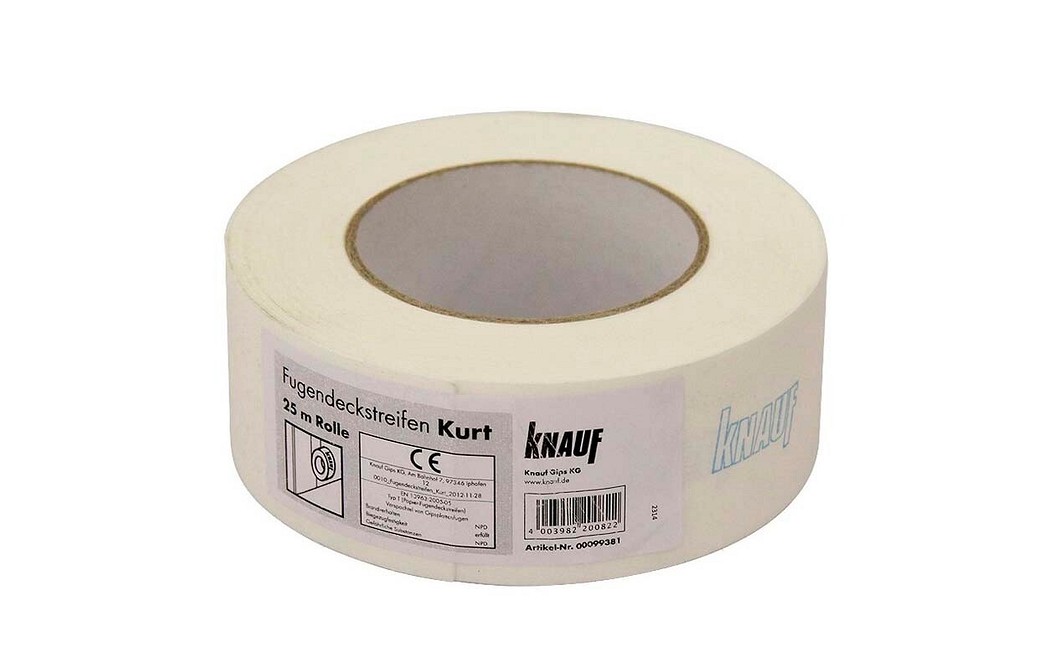

8. Армирующая лента	2.2		погонные метры
9. Дюбели 6/40	1.5		пК.
10. Герметизирующая лента	периметр		пог м.
11. Универсальная глубокая грунтовка	0,2		я
12. Плита из минеральной ваты	1		кв.м
13. Финишная шпатлевка	1.2		кг

*Внимание! Все результаты приблизительны — точность зависит от материала стен, состояния и формы помещения

2 этап — Монтаж стартовых профилей

Теперь нужно понять, как закрепить профиль под гипсокартон ПНП, то есть потолок, направляющий профиль.

Для этого вам понадобятся:

• Измерьте длину всех стен по периметру, высоту углов и непосредственно центр комнаты.
• Затем необходимо отметить самую выступающую точку падения — расстояние от нее до пола максимально возможное для проведения монтажа профиля для гипсокартона. Его можно немного опустить, если планируется слишком высокий потолок или пространство под потолком не позволяет установить выбранный прибор или вентиляционные каналы.
• Уровень и карандаш отметьте на стене точную линию, по которой будет устанавливаться профиль под гипсокартон направляющего типа.
• По размеченной линии необходимо выставить направляющие с пазами с внешней стороны, с размером хода фиксации примерно 40-50 см. Если длина профилей небольшая, их можно увеличить, закрепив внахлест. 3 см.

3 этап — Установка продольнолежащих профилей

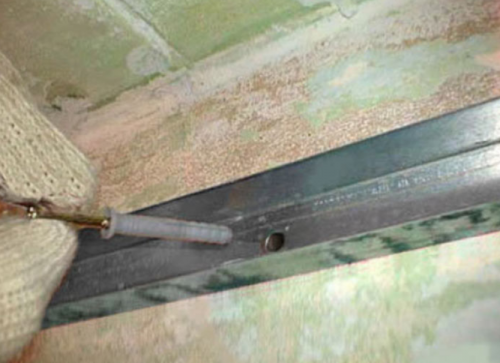

По сборным знакам через каждые 60 сантиметров монтируют на дюбеля или саморезы, подвесы.

Продольные стойки вставляются в пазы стартовых профилей. Уровень проверяется натянутой проволокой. Края крючков необходимо загнуть, а продольные профили закрепить на них саморезами.

4 этап — Поперечные профили

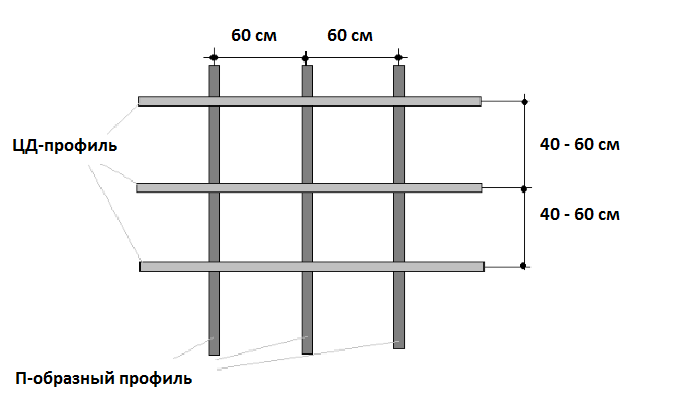

Поперечные профили проходят через каждые 60 см, образуя ячейки с продольными, и прикрепляются к ним с помощью крабов.

можно обойтись без поперечных профилей с надежным базовым покрытием, длина помещения не превышает 3 метров, а продольные устанавливаются через каждые 40 см. Хотя по существующей технологии такой способ считается недопустимым, это делается только при согласовании отделочника с хозяевами.

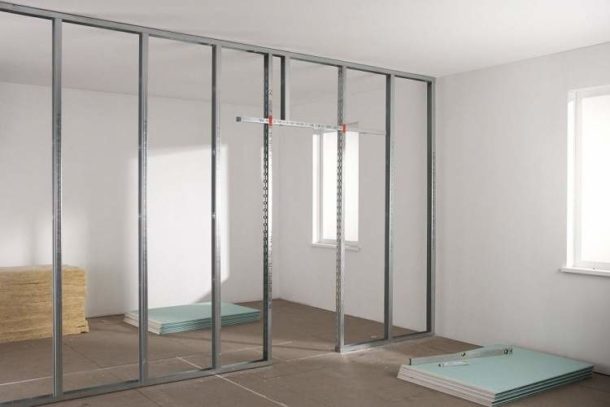

Дверной (оконный) проем

Если в перегородке есть дверь, в нижнем рельсе делается перерыв соответствующей длины. Затем действуют по следующей схеме:

• Столбы, прилегающие к двери, ставят вертикально с помощью уровня. Их крепят саморезами к рейкам каркаса, а затем укрепляют деревянными балками.

Примечание! Расстояние между стойками, образующими дверной проем, должно быть на 2 см больше ширины коробки.

• Верхняя перемычка устанавливается из направляющего профиля. Он должен быть на 1-1,5 см выше будущей дверной коробки.
• На шве гипсокартона над дверью закрепляют дополнительную вертикальную стойку, обрезанную по размеру.

Оконный проем в перегородке делается аналогично, только в его нижнюю часть добавляется еще одна горизонтальная перемычка.

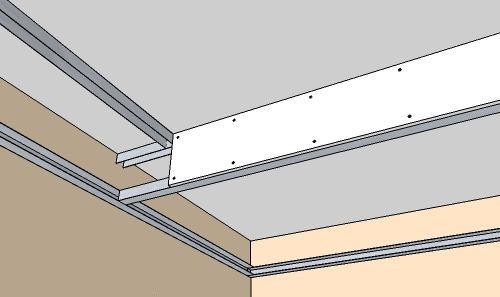

Крепление каркаса и сборка конструкции

пора прикрепить каркас к потолку из гипсокартона. Процесс достаточно простой, но требует внимания и концентрации. Кроме того, каркас под гипсокартон от металлического профиля к потолку необходимо закрепить четко по уровню.

Для его крепления нам потребуются саморезы, отвертка, уровень. А еще стоит подготовить профиль. Для работы нам понадобится следующее:

1. Потолочный профиль (ПП) 60/27.
2. Направляющий профиль (PN) 28/27

Итак, приступим к разбору технологии крепления каркаса под гипсокартонный потолок:

1. Прежде всего, давайте еще раз проверим уровень крепления, который был отмечен при разметке, помните, что рама должна быть идеально горизонтальной.
2. Теперь над отметками уровня рамы закрепляем направляющие профиля по периметру.
3. Затем начинаем прикреплять продольные профили. Для этого сначала протягиваем нить между отметками разметки, между которыми будет предусмотрен профиль, и устраиваем к ней закрепляемые грузы.

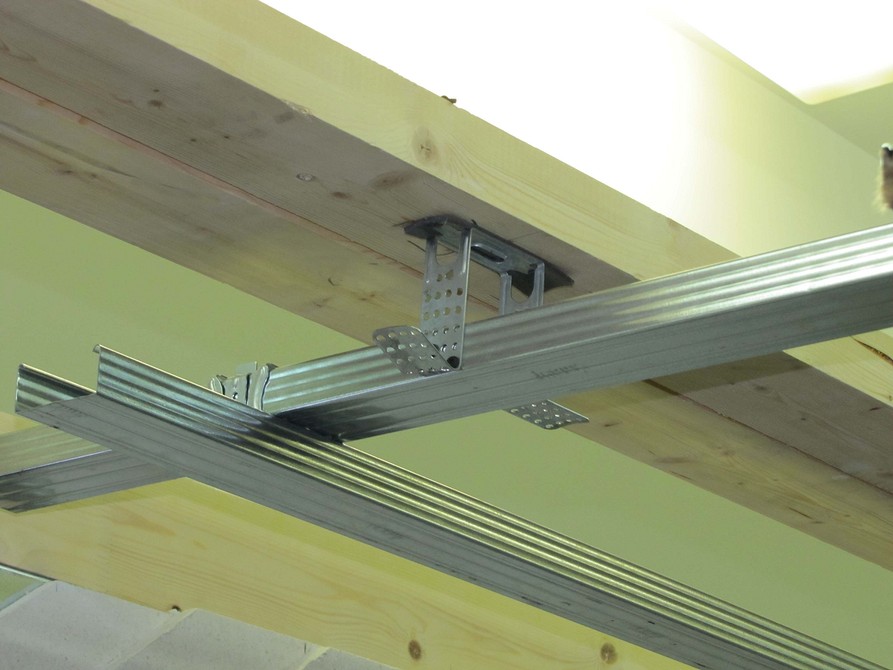

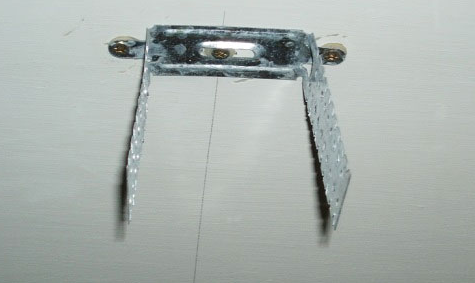

4. Это пластины (скобки) в форме буквы «U». Крепим их прямо по маркировочной нити, которая показывает уровень каркаса потолка из гипсокартона.

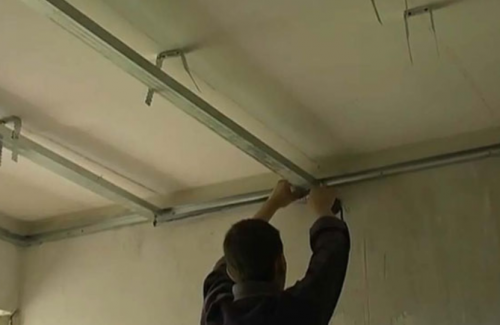

5. После их крепления можно обустраивать сам профиль. Он фиксируется с двух сторон при помощи «П-образного» держателя. В этом случае необходимо строго соблюдать уровень наценки. Нить должна слегка соприкасаться с профилем, но не должна вытягиваться из него или подвешиваться на расстоянии.
6. Однородность контролируется как продольной, так и поперечной резьбой.
7. Также фиксируем все продольные профили по сделанным отметкам.

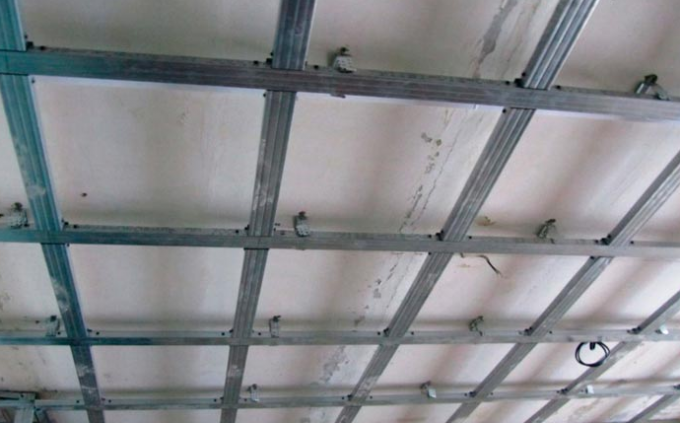

8. Итак, у нас есть готовый основной каркас потолка под гипсокартон из металлического профиля.
9. Теперь приступаем к креплению поперечных профилей. Крепятся прямо к продольным с помощью крабов. Крепление производится саморезами со сверлом.

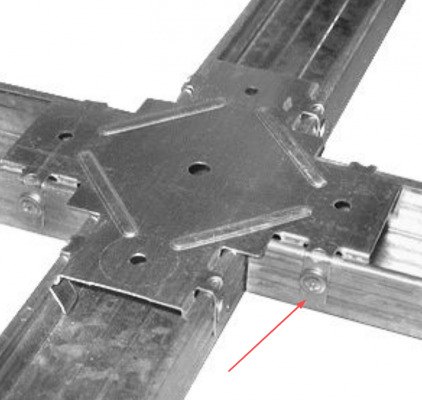

   Соединение крабового профиля с фиксацией саморезами
10. После закрепления всех профилей протягиваем нить между метками и проверяем ровность каркаса из профиля под гипсокартонный потолок. Помните, что пряди должны лишь слегка касаться, но не растягиваться и не провисать под профилем. Также мы проверяем соответствие правилу.

После проверки можно сказать, что каркас для потолка под гипсокартон готов. Теперь узнаем подробно, как правильно закрепить листы гипсокартона.

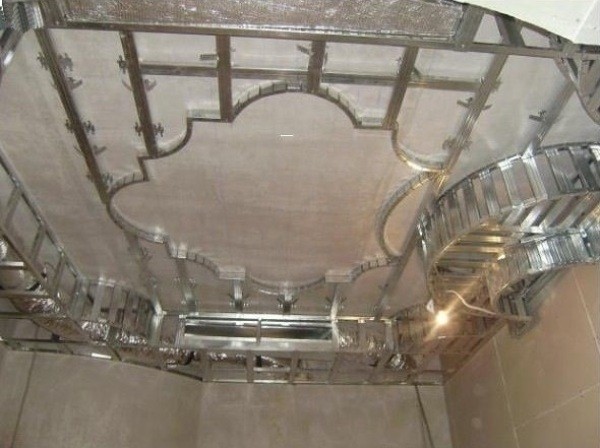

Но это одноуровневый, но стоит подумать и о двухуровневых потолках с подсветкой.

Необходимый инструмент

Конечно, закрепить металлический каркас под гипсокартон без использования специальных инструментов просто невозможно. Но не волнуйтесь, у каждого домовладельца всегда будет все необходимое.

Инструменты и материалы, необходимые для крепления гипсокартона к каркасу

Что вам нужно:

1. Лобзик с пилой по металлу или ножницами для резки оцинкованной стали.


   Внимание! Сразу стоит отметить, что использовать болгарку невозможно. Причина довольно проста. Крутящий момент у такого инструмента очень высокий, а оцинкованный профиль довольно тонкий. По этой причине происходит быстрый нагрев разрезаемого материала и его деформация. А также последует разрушение защитного слоя и появление ржавчины.

2. Отвес и спиртовой уровень (или более современные электронные устройства). Только использование этих приспособлений позволяет создать из металлического профиля единый каркас.
3. Линейка, рулетка и карандаш (маркер).
4. Сверла или перфоратор для проделывания отверстий в стенах. Их выбор зависит от материала поверхности. А также не забывайте о дрелях или дрелях.
5. Набор отверток, а точнее отвертка. Обладая необходимыми навыками, можно также использовать дрель (установка необходимой мощности).

Монтажные работы

Все, что нужно подготовить, инструмент ждет своего часа. Похоже, что работа уже может начаться. Ведь чем раньше начнешь, тем первым все закончится, но торопиться не стоит. Для начала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности для разных видов работ.

Установка каркаса для создания перегородок из гипсокартона имеет существенные отличия от установки токарного станка для облицовки стен гипсокартоном

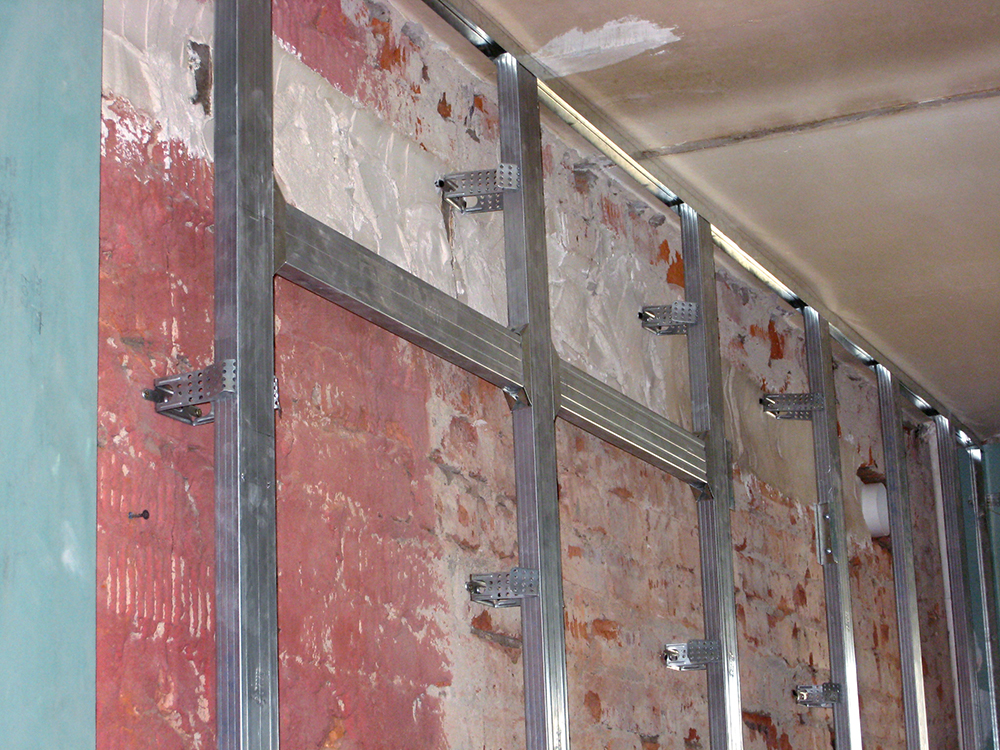

Стены

В принципе, работа со стенами считается самой простой. Именно с нее лучше начинать, если это не противоречит этапам проведения ремонтных работ.

Совет! Чтобы избежать неприятного шума (дребезжания), который может возникнуть после установки металлического корпуса, между поверхностью и направляющими наклеивается уплотнительная лента.

Начать:

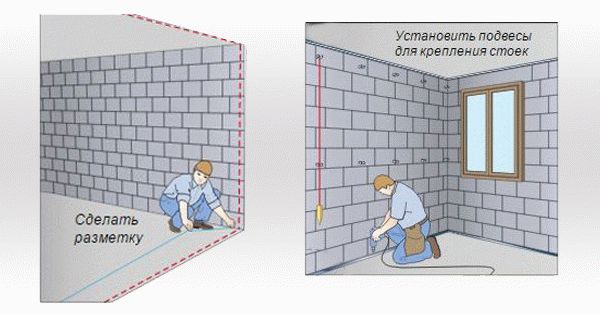

• Каркас начинается с разметки. Лучше всего, если профиль будет как можно ближе к прикрепляемой поверхности. Но это правило не применяется, когда вы планируете выполнить дополнительную изоляцию или установить связь. Разметка начинается с пола и переносит данные на потолок. Теперь вы можете делать отметки вдоль боковых стенок и непосредственно вдоль основной поверхности. Учтите, что шаг стоечного профиля составляет 50-55 (до 60) см.

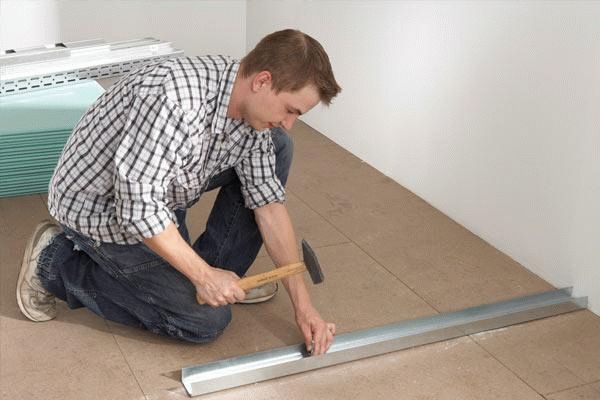

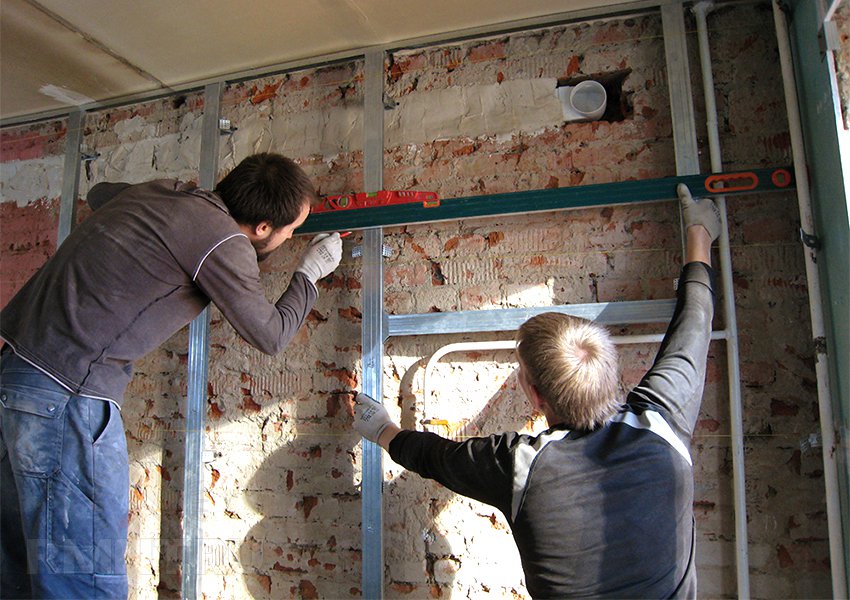

  Создание разметки и установка направляющих профилей
• Расточка сделана для крепежа. П-образные кронштейны можно установить сразу.
• пришло время закрепить все части конструкции. Сначала ставят ПН — получается закрытая структура, в которую входит СП. С помощью саморезов по металлу скрутите их (нижнюю и верхнюю). На крючки крепятся элементы стойки.

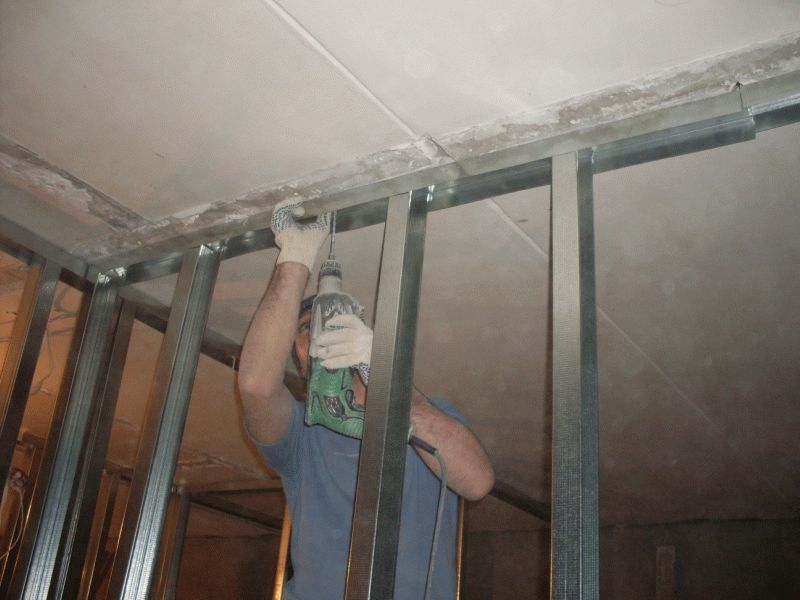

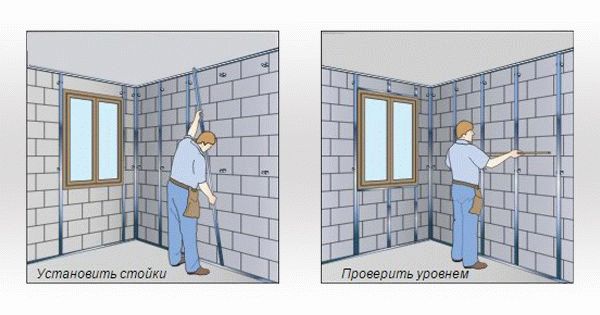

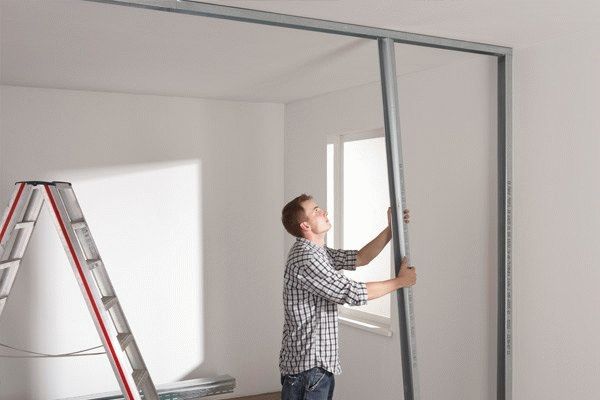

  Монтаж и крепление стоечных профилей

Вешалки имеют особенность выходить за рамки профиля. То есть образуются торчащие «ушки». Их нужно сложить. Делать это нужно в помещении, чтобы не мешать монтажу гипсокартона.

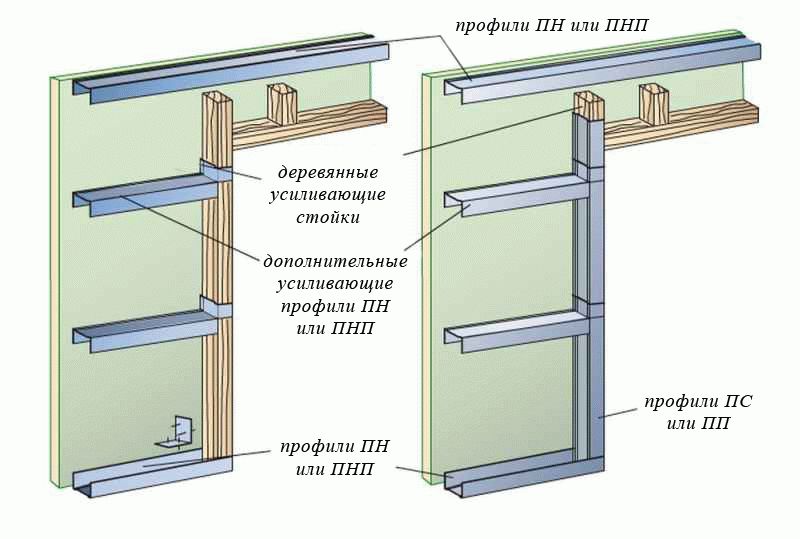

Если необходимо придать каркасу дополнительную жесткость под гипсокартон, то для этого используют горизонтальные стяжки. Их несложно изготовить из самого профиля, который обрезан до нужного размера (с небольшим запасом). Обратите внимание на их крепление.

Часто так поступают:

1. Ножницами по металлу обрезаем торцы профиля по краям.
2. Ребра загнуты вверх. Через них скамейки прикручиваются к стойкам. Центральная часть остается без самореза, иначе получите неровность.

Перегородки

Эти конструкции созданы, чтобы отделить комнату, а также полностью отделить одну от другой. В принципе схема работы аналогична представленной выше, но есть некоторые технические особенности.

1. В первую очередь следует понимать, что дефлектор требует достаточной жесткости. Особенно это учитывается, когда конструкция не имеет двух основных стеновых опор.
2. Работа начинается с закрепления направляющих. Для этого используется дюбель с шурупом с учетом шага 45-50 см.

   Установка направляющего профиля

   На заметку! Стоит обратить внимание на дизайн перегородок, в которых предусмотрены двери. Разумеется, вырезается нижний рельс и устанавливаются дополнительные вертикальные подкосы.

3. Вертикальные стойки установлены. Они скреплены горизонтальными шнурками. Стеллажи крепятся лицевой стороной к одной из стен. То есть получается, что с обеих сторон перегородки есть ребра для крепления гипсокартона. Поэтому, если планируется серьезная изоляция коммуникаций или разводка, то выбирается профиль необходимого размера.
   Установка подкосов
4. Все элементы конструкции плотно скручены саморезами по металлу.
5. В боковые элементы (торцы) вставьте деревянную планку подходящего размера. Это необходимо для надежности.

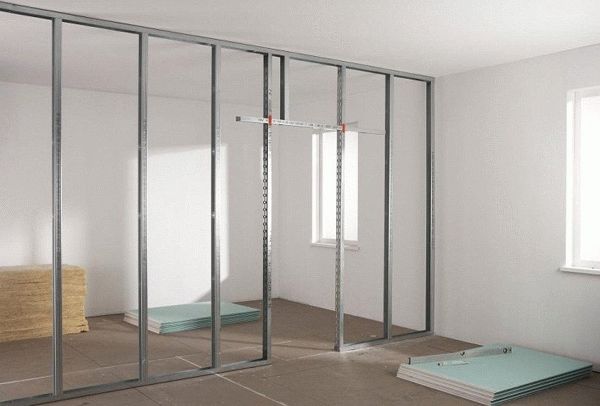

   Готовая конструкция внутренней перегородки

Особенности создания дверных и оконных проемов

Каркас из металлических профилей для гипсокартона часто нуждается в создании в нем различных проемов. Сделайте с дверями следующее:

• Дверная коробка собрана. В котором раньше висела створка. Чтобы установить необходимые заготовки (ведь коробка не фиксируется) — вставьте клинья из ДВП или ДСП.
• Теперь начинают расставлять стеллажи, окаймляющие дверь. Их ставят вертикально и укрепляют деревянными балками. Нанесите пенополиуритан и приклейте коробку саморезами.

Схема изготовления двери в перегородку из гипсокартона

На заметку! Описанный способ довольно трудоемкий, он больше подходит в тех случаях, когда дверь не была спланирована заранее. Поэтому лучше потратить время на предварительные расчеты и приметы, а также определение размеров створки. Тогда можно сразу сделать дверь (с необходимым запасом) и быстро установить в нее дверь.

При создании светлого окна выделяют следующие особенности:

1. Необходимо установить две горизонтальные перемычки (верхнюю и нижнюю).
2. Вертикальные столбы лучше всего делать закладными из дерева.

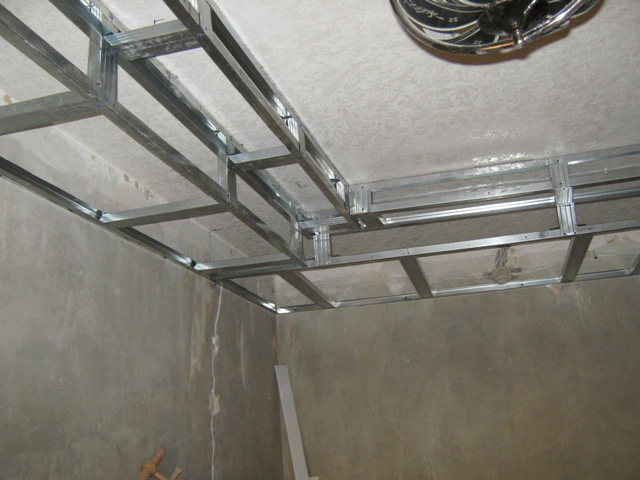

Одноуровневые и двухуровневые подвесные каркасы

Одноуровневая каркасная конструкция обычно используется в тех случаях, когда после изготовления натяжного потолка желательно выдержать заданную высоту помещения. В процессе монтажа элементы каркаса крепятся к основанию потолка с помощью специальных подвесок, при этом поперечные рейки помещаются в зазоры между основными профилями. В качестве основных направляющих мы используем стандартные потолочные профили СД, которые скрепляются между собой крестообразными соединителями.

Монтаж подвесной части системы начинается с того, что профили UD закрепляются на ее стенах по периметру помещения (отклонение от потолка или глубина подвесной конструкции подбирается локально). Учтите, что правильность установки профилей UD необходимо проверять с помощью строительного уровня того или иного типа.

После закрепления конструктивных элементов стены можно переходить к установке основных направляющих, концы которых фиксируются в пазах профилей UD. Закрепив их, можно будет облицевать поперечные направляющие, устанавливаемые с шагом 40-50 см. Основные направляющие обычно устанавливаются через каждые 50-100 см.

Сборка каркаса для двухуровневого потолка проводится аналогично, с той лишь разницей, что поперечные рейки переносятся на другой уровень. При этом используются П-образные соединители для крепления их к основным направляющим в точках пересечения. При устройстве таких потолков листы гипсокартона укладываются по линии основных направляющих.

Как подобрать метизы: особенность

Анкерные дюбеля или клинья необходимы для крепления профиля к черновому основанию. Выбор зависит от материала: бетон, кирпич, газобетон.

Дюбель-гвозди бывают двух видов: распорные и универсальные. Применение зависит от типа сырья. Также есть отличия в установке: ручной и монтажный пистолет.

Все производимые дюбель-гвозди оцинкованы.

Применение клинового анкера. Изготовлен из оцинкованной стали. Анкер клиновой закрепляется в материале, не имеющем пустот:

• Перекрытие железобетонное на потолке между квартирами;
• бетонный пол в частном доме;
• полнотелый кирпич — силикатный, клинкерный;
• пенобетонный блок.

Направляющие профили UW являются неотъемлемой и важной частью всей конструкции, поэтому они должны быть надежно закреплены и выдерживать определенную нагрузку.

Саморезы. Если для металлического каркаса выбрать неправильные саморезы, вся обрешетка будет хрупкой. Для крепления профилей между собой используется обычный саморез с шайбой под давлением 13-16 мм.

Саморезы длиной 25 мм используются для крепления профиля к валу. Они делятся на 2 типа:

1. Фосфатированный — черный.
2. Универсальный — желтый.

Просверливать отверстие для крепления самореза не обязательно.

Подготовка поверхности потолка

Кратко опишем мероприятия по подготовке потолка к установке каркасного и натяжного потолка.

1. Черновой потолок очищается от всех остатков старой отделки.

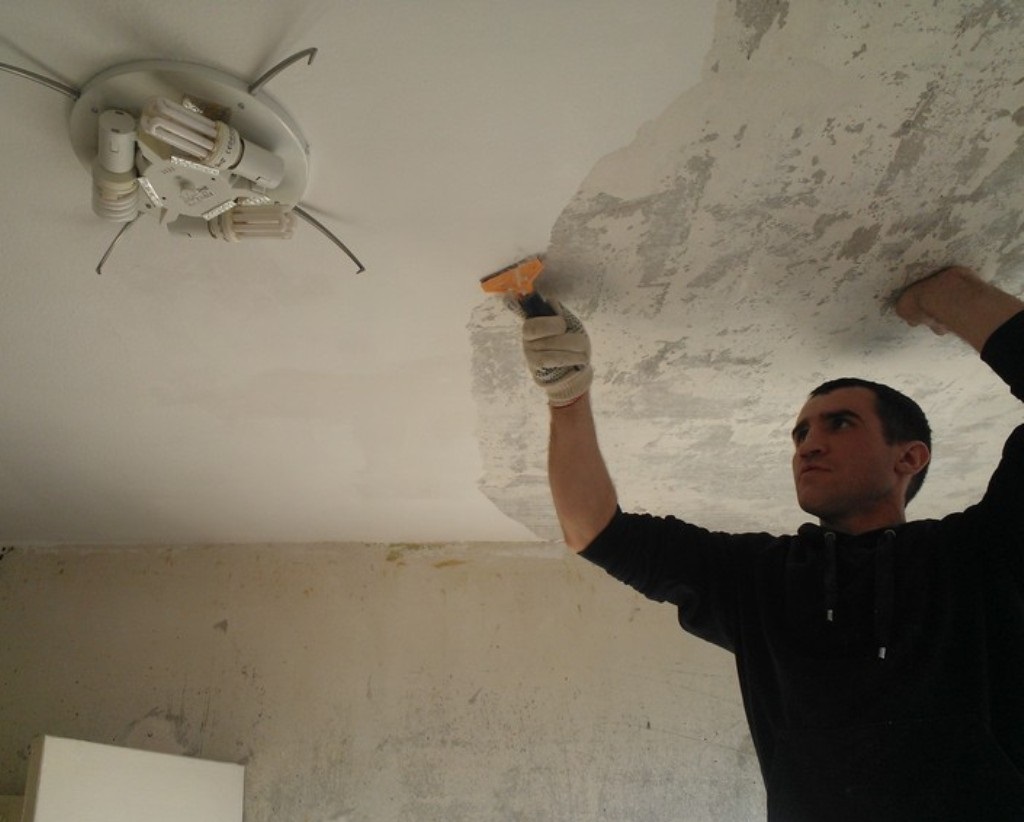

   Снятие старой облицовки потолка
2. Люстра и другие подвесные элементы снимаются.

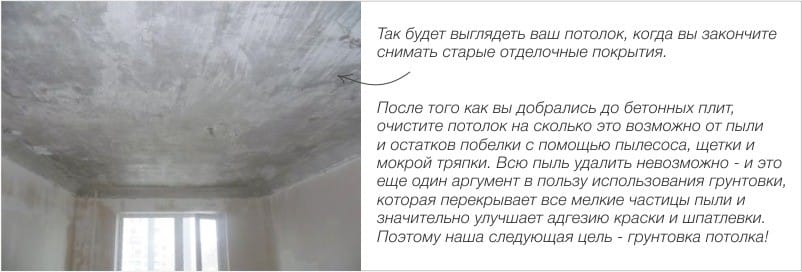

3. Потолок очищают от пыли, грязи, грибка и других загрязнений.
4. Трещины и щели заполняются шпаклевкой.

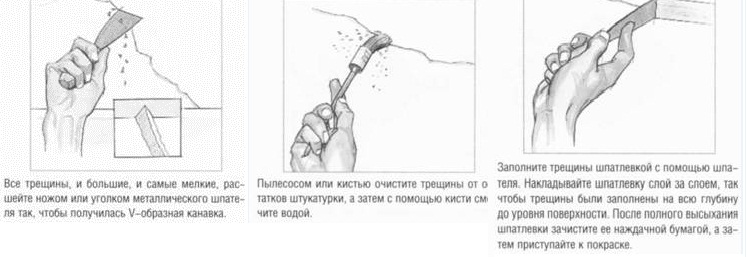

   Ремонт трещин в потолке
5. Нахлест срабатывает и обрабатывает антисептиком.

Последовательность работ поэтапно шаг за шагом

Перед тем как сделать обрешетку под поверхность из гипсокартона, нужно подготовить черновое основание.

Для этого вам понадобятся:

1. Удалите старое покрытие: плитку, обои. Следите за стенами на предмет трещин, цвили. Если есть трещины, дыры, их зачищают, загрунтовывают, армируют и оштукатуривают. Весь цвет необходимо удалить, стены просушить, обработать антисептическим материалом (грунтовка с антисептиком, известь).
2. Вся шероховатая поверхность покрывается грунтовкой.
3. Они проводят замеры и расчеты необходимого материала.
4. После закупленного материала в обязательном порядке необходимо составить электрическую схему.
5. Отметьте стену.

Для выполнения разметки вам потребуются инструменты:

• карандаш или маркер;
• линейка, метр, угол;
• отвес, уровень, лазерная установка.

Отвесы нужны, чтобы провести горизонтальные линии на полу и потолке. Они должны быть зеркальными. Лазерный уровень покажет точки, по которым строится узор на стене для направляющих профилей.

Прямые крюки крепятся анкерами к бетонному и кирпичному основанию. Так они прослужат долго и не деформируются при утяжелении стены.

Далее необходимо рассчитать расстояние между стоечными профилями. В основном берут расстояние 40, 60 см, это зависит от того, будет ли стена из гипсокартона обременена предметами: полками, телевизорами.

На стене по линии для ПС делается отметка для подвесов через каждые 30 см.

Как сделать обрешетку

Чтобы сделать прочный каркас, нужно проделать работу в несколько этапов:

1. Крепление направляющего профиля (UW). Для этого используйте анкерные клинья или дюбель-гвозди. На тыльную сторону профиля наклеивается демпфирующая лента. Он гасит вибрации и способствует лучшей звукоизоляции. Крепление производится четко по указателям. Первое крепление фиксируется в 5-10 см от края профиля. Каждую последующую через 30 см.
2. Направляющие профили закреплены по всему периметру: стены-пол-потолок.
3. После этого к стене крепят прямые подвесы для стоечного профиля по разметке дюбелями или дюбелями. Шаг крепления 30 см.
4. Реечный профиль ПС (CW) вставляется в ПН, фиксируется саморезами или фрезой и закрепляется на подвесах. Здесь нужна точность, равномерность, ровность нанесения.

Если на стене не будут висеть полки, телевизоры или тяжелые картины, каркасная основа готова. Но, если вы планируете вешать еще и декоративные элементы или фотографии, раму нужно усилить, сделать жесткой и прочной. Для этого из ПС вырезаются горизонтальные перемычки.

Расстояние между квадратами на обрешетке

Горизонтальные элементы размещаются между вертикальными ПС и крепятся к профилям с помощью крабов. Расстояние между перемычками тоже 40, 60 см. Ячейки получаются (название рамки сотовая).

Если вы собираетесь подвесить объект массой около 50 кг. Итак, в этом месте перемычки делают двойными, поэтому основание каркаса получается жестким, способным выдержать вес объекта.

Гипсокартон не деформируется, если основание жесткое, прочное, однородное.

Каждый прикрепленный элемент необходимо проверять уровнем на однородность. Это важный элемент.

Создание периметра каркаса

После разметки начинается установка периметра каркаса. Здесь очень важно убедиться, что он однородный, поэтому на помощь придут такие измерительные инструменты, как индикатор, лазерный уровень и рулетка. В результате этого шага создания каркаса получается идеально ровный прямоугольник, по краям которого монтируется стартовый профиль.

Готовая рама

Разметка поверхности

Для продолжения работы необходимо перенести разметку с предварительного эскиза на поверхность.

• Начать стоит с определения кривизны сторон комнаты. Расстояние между противоположными стенами может варьироваться на несколько сантиметров, и при разметке нужно ориентироваться на получение прямых углов с минимальной потерей места. Определившись со стартовой линией на полу, можно приступать к переносу отметок на стенах и потолке.
• Для переноса линий на стену можно использовать отвес, которым следует обозначить четкую вертикальную линию. В таких случаях наличие лазерного уровня может значительно упростить работу, хотя хорошей точности можно добиться с помощью отвеса.

Процесс разметки под профилем также можно облегчить с помощью малярной линии. В этом случае шнур удерживают в местах начала и конца лески, а затем, слегка потянув назад, отпускают, в результате чего получается необходимая разметка.

• Следующим шагом на плоскости между стенами будет разметка вертикальных линий. Расстояние между ними 60 см — самое оптимальное, позже здесь установят направляющий профиль.
• Затем по размеченным вертикальным линиям в шахматном порядке с шагом 50 см выделяются места для крепления подвеса. Нанесение таких отметок позволит полностью подготовить поверхность к дальнейшей укладке и значительно облегчит работу.

При нанесении указателей для выполнения работ по устройству потолка первоочередной задачей будет прорыв горизонтального уровня, что можно сделать с помощью простейшего гидравлического или лазерного уровня. При разметке потолка учитывайте, что расстояние между системой потолочных балок и самой нижней точкой потолка должно быть не менее 4 см.

В процессе нанесения знаков своими руками следует помнить, что такие работы не показывают окончательных размеров комнаты, и для определения будущей площади необходимо учитывать толщину листа гипсокартона.

Ответы на частые вопросы

Можно ли использовать вместо металлических профилей деревянные бруски?

Да, это возможно, а иногда и необходимо. В основном это акустические и звукоизоляционные конструкции. Кроме того, из ламелей зачастую удобнее делать небольшие планки, например, при облицовке откосов окон и дверей. Но пиломатериал должен быть сухим и первоклассным (без крупных сучков и трещин), во влажных помещениях и в оконных проемах решетки и рейки должны быть антисептическими. Если собрать конструкцию из черновых реек, на поверхности листов образуются неровности, а в местах стыков образуются трещины.

Конструкция акустического потолка основана на деревянных блоках.
Но к ним на подвесах крепится каркас из стальных профилей.

Можно ли при обшивке стены обойтись без каркаса?

Да, ты можешь. Такая система включает в себя клей, сами листы и материалы для герметизации стыков. Листы приклеиваются непосредственно к плоскому основанию с помощью клея, но если на стене есть неровности, то на стыки предварительно укладываются планки гипсокартона. Минимальная толщина этого покрытия — 20 мм. При установке пригодится длинная линейка и лазерный уровень.

Можно ли смонтировать бескаркасный клеевой потолок из ГКЛ?

Нет, не надо. Даже самые лучшие современные клеи не удерживают листы гипсокартона в случае протечки или пожара. К тому же такой способ отделки потолка трудоемок (требуется много подпорок, тщательное выравнивание) и не позволяет получить хорошее качество поверхности. В этом случае понадобится каркас, состоящий из металлического профиля для гипсокартона.

Клейкая лента КНАУФ для заделки стыков.
КНАУФС Шпаклевка.
Принцип прекращения.

Почему при отделке стен и потолков гипсокартоном с каркасом и профилем появляются микротрещины вдоль стыков?

Это связано со значительными перепадами влажности и температуры. В сельской местности не избежать трещин, если отопление будет включаться только зимой. Такие дефекты также появляются во влажной среде. Они также могут быть ошибкой при установке. Например, если при установке натяжного потолка листы крепились не только к несущим профилям, но и к настенным направляющим. Снизить риск появления трещин помогают современные материалы для заделки стыков (брендовые ленты, шпатлевки), водоотталкивающие грунтовки и, конечно же, строгое соблюдение правил монтажа гипсокартона.

Сборка несущей конструкции стены

Стоечные профили вставляются в углубления направляющих профилей, длина которых на 15 мм меньше расстояния между внутренними полками направляющей системы в каждой конкретной позиции установки. Это пространство необходимо для облегчения установки стойки в угловые направляющие и компенсации линейных деформаций.

для максимальной производительности важно придерживаться определенной последовательности установки. Сначала все стоечные профили устанавливаются без креплений. Кроме того, прямые подвесы крепятся к стене с шагом, рекомендованным для данного типа стены (30–60 см), намечаются точки крепления, профиль смещается в сторону и стена соответствующим образом просверливается перфоратором.

Стойки возвращаются в исходное положение в соответствии с мерами предосторожности, которые были тщательно отмечены на направляющем профиле. Профиль фиксируется двумя насечками или саморезами внизу, но сверху он должен оставаться полностью подвижным. Чтобы стойки точно соответствовали шагу установки листов и не перекосились, заранее устанавливаются перемычки для стыковки вертикальных элементов одного ряда. Если в раме используется комплект CD-60, то перемычки нарезаются на отрезки по 340 мм, вставляются между стойками и крепятся к ним половинкой обычного краба. В этом случае достаточно установить первую базовую стойку вертикально, для остальных требуется лишь проверка поверхности.

Если рама состоит из 50 или 100 мм при стандартном размере, перемычки выполняются с направляющим профилем. Его края обрезаны по внешним полочкам и загнуты в разные стороны. Заготовка вставляется одним загнутым краем в полость стойки, другой край накладывается на соседнюю стойку. Если стойки оболочки ориентированы центральной полкой в ​​сторону оболочки, которая находится в неизолированных стенах, края перемычек необходимо загнуть в одну сторону, чтобы боковые кромки были плоскими. Перемычка просто вставляется между полками и фиксируется к ним по прилегающим плоским поверхностям.

Обращаем ваше внимание, что перемычки срезать «выступами» категорически не рекомендуется: шляпки саморезов обычно вдавливаются в гипсокартон, но пластина, особенно со средней полки стоечного профиля, обязательно сформируется выпуклость на поверхности ножен.

Есть несколько простых правил обхода вертикальных углов:

1. Наружные уголки стандартным размером 50 мм и более собираются из двух направляющих профилей, вложенных навстречу друг другу.
2. У CD-60 одинаковые углы формируются последовательно: сначала покрывается одна сторона, затем к выходу листа прикрепляется профиль и сшивается соседний лист.
3. Все внутренние углы также собираются последовательно: сначала зашивается стена, затем вставляется и закрепляется вторая угловая вставка, зашивается прилегающая стена.

Независимый каркас для закрытия стен

Если во время облицовки стены невозможно закрепить ПП профили к стене, конструкция из реек и потолочных профилей не соединяется со стеной. Однако он не может превышать 2600 мм.

Читайте также: Потолок из гипсокартона под покраску: как зашпаклевать своими руками
